Dateiformate¶

Die Dateien, die PDIndexer liest und schreibt, lassen sich in drei Gruppen einteilen: Profildaten, Kristalllisten / Kristallstrukturen und Zeichnungsausgabe. Alle diese Ein-/Ausgabevorgänge werden über das Menü Datei des Hauptfensters aufgerufen.

Diese Seite fasst die unterstützten Erweiterungen, die Ein-/Ausgaberichtung und Hinweise in Tabellenform zusammen.

Profildaten¶

Lesen (Read profile(s))¶

Über Datei → Profil(e) lesen (Read profile(s)) können Sie mehrere Dateien auf einmal laden. Neben PDIndexers eigenem Format pdi / pdi2 werden verschiedene Winkel-gegen-Intensität- (oder Energie-gegen-Intensität-) Text- und Binärformate unterstützt, etwa das csv von WinPIP, das chi von Fit2D und das ras von Rigaku. Auch nicht in der folgenden Liste aufgeführte Formate lassen sich meist lesen: jede einfache Winkel-gegen-Intensität-Textdatei greift auf einen generischen Parser zurück.

Erweiterung	Herkunft / Format	Hinweise
`pdi` / `pdi2`	Natives PDIndexer-Format	Hält das Profil zusammen mit den zugehörigen Informationen (Strahlungsquelle, Wellenlänge, Belichtungszeit usw.) bereit. `pdi2` ist die aktuelle Version. Beim Lesen dieser Dateien wird der Datenkonverter-Dialog nicht angezeigt.
`csv`	WinPIP-Ausgabe (kommagetrennt: `angle,intensity`)	Wird über den Datenkonverter-Dialog importiert, in dem Sie die Bedeutung der horizontalen Achse, die Strahlungsquelle und die Wellenlänge angeben.
`tsv`	Tabulatorgetrennt (`angle` `[TAB]` `intensity`)	Wird als generischer Text importiert.
`chi`	Fit2D-Ausgabe	Die führenden Kopfzeilen werden übersprungen; die Spalten 2 und 4 der vierspaltigen Daten werden als Winkel und Intensität übernommen.
`ras`	Rigaku-Format	Textformat, das auch Geräteinformationen enthält.
`nxs`	NeXus / HDF5 (SSD, mehrere Detektoren)	Kann mehrere Kanäle (Histogramme) enthalten; jeder wird einzeln energiekalibriert und importiert.
`npd`	EDX-Profil (SSD)	Liest `EGC0/1/2`, `2Theta`, `Live time` usw. aus dem Header und wandelt die Kanalnummer in Energie um.
`xbm`	EDX-Binärformat (z. B. SP-8 BL04B2)	Metadaten wie Probenname, Messbedingungen und EGC-Kalibrierkoeffizienten werden als Kommentar importiert.
`rpt`	Genie-Format (SSD)	Liest Abnahmewinkel, Belichtungszeit und EGC aus dem Header.
`xy`	pyFAI-kalibrierter zweispaltiger Text	Liest die Wellenlänge aus dem Header und importiert Winkel gegen Intensität.
`gsa`	GSAS-Daten (`BANK`-Block)	Importiert die drei Spalten: Winkel, Intensität, Fehler.
Sonstige	Generischer Winkel-gegen-Intensität-Text	Das Trennzeichen Komma / Leerraum / Tabulator wird automatisch erkannt (über den Datenkonverter-Dialog).

Mehrere Dateien auf einmal laden

Wenn Sie mehrere Dateien auswählen und lesen, fragt nach dem Bestätigen der Datenkonverter-Einstellungen für die erste Datei eine Meldung, ob für die übrigen Dateien dieselben Einstellungen verwendet werden sollen. Mit Ja (Yes) werden die restlichen Dateien ohne Anzeige des Dialogs verarbeitet, was das Laden beschleunigt.

Datenkonverter-Dialog¶

Wenn Sie eine andere Datei als pdi / pdi2 lesen (csv, chi, ras, nxs, npd, xbm, rpt, xy, gsa sowie generischen Text), öffnet sich der Dialog Datenkonverter (Data Converter). Hier ordnen Sie die importierten numerischen Spalten den korrekten physikalischen Größen zu, die PDIndexer intern verwendet.

Der Dialog bietet die folgenden Einstellungen.

Einstellung	Beschreibung
Horizontale Achse (Horizontal Axis)	Die physikalische Größe (2θ, Energie, Netzebenenabstand (d-Wert), Wellenzahl, TOF usw.) und Einheit, die die erste importierte Spalte darstellt.
Strahlungsquelle / Wellenlänge	Röntgen / Neutron / Elektron sowie die charakteristische Röntgenlinie (Kα usw.) oder die Wellenlänge. Dies bestimmt die Umrechnung in Netzebenenabstand (d-Wert) und 2θ.
Belichtungszeit (pro Schritt)	Die Belichtungszeit pro Schritt in Sekunden. Wird für die CPS-Anzeige und die Intensitätsnormierung verwendet.
Für SSD-Daten	Für SSD-(EDX-)Daten wie `rpt` / `npd` / `xbm` / `nxs` legen Sie die Koeffizienten \(a_0, a_1, a_2\) fest, die die Kanalnummer \(n\) in Energie \(E\) umrechnen. Bei mehreren Detektoren können Sie jeden einzeln aktivieren/deaktivieren und seine Koeffizienten separat einstellen.
Niederenergie-Grenzwert	Wenn aktiviert, werden Datenpunkte unterhalb der angegebenen Energie beim Import ausgeschlossen.

Für SSD-Daten wird die Kanalnummer \(n\) durch eine quadratische Kalibrierung in Energie \(E\) (in eV) umgerechnet:

\[ E = a_0 + a_1\,n + a_2\,n^2 \]

Beim Lesen von generischem Text (einem "sonstigen" Format) zeigt der Dialog den tatsächlichen Dateiinhalt in einem Textfeld an, sodass Sie die horizontale Achse, die Strahlungsquelle usw. einstellen können, während Sie die Daten begutachten. Das Trennzeichen (Komma / Leerraum / Tabulator) und die Anzahl der zu überspringenden führenden Kopfzeilen werden automatisch erkannt.

Zwischenablage / Ordner überwachen

Das Aktivieren von Optionen → Zwischenablage überwachen (Watch Clipboard) lässt PDIndexer Profile, die aus anderen Apps wie IPAnalyzer kopiert wurden, automatisch importieren. Das Aktivieren von Datei überwachen (Watch File) liest neu erstellte pdi-Dateien in einem gewählten Ordner automatisch ein.

Speichern und Exportieren¶

Datei → Profil(e) speichern (Save profile(s)) speichert alle geladenen Profile im nativen PDIndexer-Format pdi2.

Datei → Ausgewählte Profil(e) exportieren (Export the selected profile(s)) schreibt das ausgewählte Profil in einem der folgenden Formate.

Erweiterung / Format	Richtung	Hinweise
`pdi2`	Aus	Natives PDIndexer-Format. Speichert alle Profile auf einmal.
`csv`	Aus	Kommagetrennt (Winkel, Intensität).
`tsv`	Aus	Tabulatorgetrennt (Winkel und Intensität durch einen Tabulator getrennt).
`gsa` (GSAS)	Aus	GSAS-Format für die Rietveld-Analyse. Den Inhalt können Sie im Exportbildschirm unten prüfen.

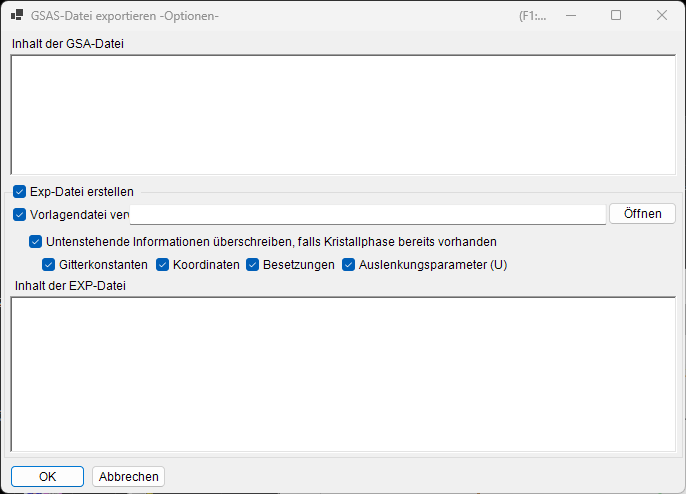

Export im GSAS-Format¶

Wenn Sie das GSAS-Format wählen, erscheint ein Exportbildschirm, damit Sie überprüfen können, was geschrieben wird. Zeile 1 ist der Profilname, Zeile 2 ein BANK 1 … CONST … FXYE-Header, und die folgenden Zeilen enthalten drei Spalten: Winkel, Intensität und Fehler. Der Fehler wird aus den eigenen Fehlerdaten des Profils übernommen, sofern vorhanden; andernfalls wird \(\sqrt{\text{intensity}}\) verwendet.

Winkelskalierung

Für gewöhnliche winkeldispersive Daten werden die Winkelwerte mit 100 multipliziert geschrieben (die GSAS-CONST-Konvention). Für Neutronen-TOF-Daten werden die Werte unverändert, ohne Skalierung, geschrieben.

Kristalllisten und Kristallstrukturen¶

Kristalllisten werden als XML-Dateien (Erweiterung xml) gespeichert und geladen. Einzelne Kristallstrukturen können aus CIF / AMC importiert werden. Einzelheiten finden Sie unter Kristallparameter.

Vorgang (Menü Datei)	Erweiterung	Richtung	Hinweise
Kristalle laden (als neue Liste)	`xml`	Ein	Lädt eine Kristallliste und ersetzt die aktuelle Liste (die aktuelle Liste wird verworfen).
Kristalle laden (zur aktuellen Liste hinzufügen)	`xml`	Ein	Lädt eine Kristallliste und hängt sie ans Ende der aktuellen Liste an.
Kristalle speichern	`xml`	Aus	Speichert die aktuelle Kristallliste in eine Datei.
CIF, AMC importieren...	`cif` / `amc`	Ein	Fügt der aktuellen Kristallliste Strukturdaten im CIF-Format oder AMC-(AMCSD-)Format hinzu.
Ausgewählten Kristall als CIF exportieren	`cif`	Aus	Speichert den ausgewählten Kristall als CIF-Strukturdatendatei.
Kristalle in den Anfangszustand zurücksetzen	—	—	Stellt die Kristallliste auf ihren Standardzustand wie installiert zurück.

Zeichnungsausgabe (Profilbetrachter)¶

Das aktuell im Hauptfenster angezeigte Profil kann als Bild in die Zwischenablage kopiert oder als Vektor-Metafile gespeichert werden.

Vorgang (Menü Datei)	Format	Richtung	Hinweise
In Zwischenablage kopieren (als Bitmap-Daten)	Bitmap	Zwischenablage	Kopiert den Inhalt des Betrachters als Bitmap-Bild in die Zwischenablage.
In Zwischenablage kopieren (als Metafile-Daten)	Metafile (Vektor)	Zwischenablage	Kopiert den Inhalt des Betrachters in Vektorform in die Zwischenablage.
Als Metafile speichern	`emf` (EMF)	Aus	Speichert im EMF-Format (Enhanced Metafile). Da Vektor- und Schriftinformationen erhalten bleiben, kann das gespeicherte `emf` in PowerPoint und Word eingelesen werden.

Darüber hinaus können Sie mit Seite einrichten, Druckvorschau und Drucken den aktuellen Winkel- und Intensitätsbereich direkt ausdrucken.
