ピークフィッティング¶

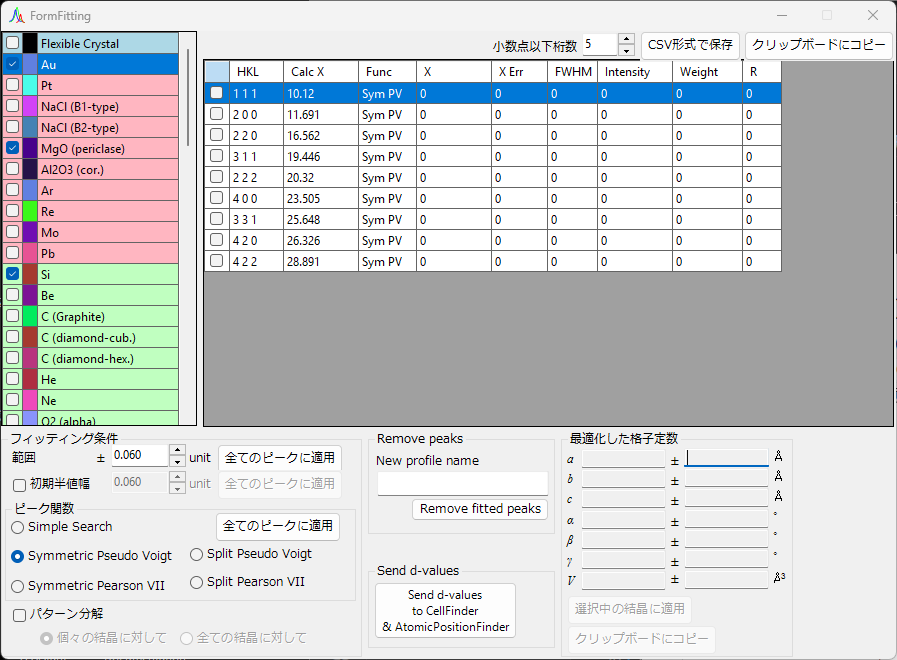

Fitting diffraction peaks ツールは、回折プロファイルのピークを適当な関数でフィッティングし、ピーク位置 2θ から d 値を求め、最小2乗法によって格子定数を最適化する一連の作業を行います。メインウィンドウのツールバーから起動します。
基本的な操作の流れ¶
- 対象となる結晶を、結晶リストから選択しておきます（マルチプロファイルモードでは、対象とするプロファイルもあわせて選択します）。
- メイン画面で回折線をマウスでドラッグし、測定ピークになるべく重なるように位置を調節しておきます。
- フィッティングを行いたい回折線の指数を、回折線リスト（チェックリストボックス）から選択します。
- 独立な指数を何本か選んで最小2乗法が計算可能になると、画面右下の
Optimized cell constants（最適化した格子定数）パネルに最確な格子定数が誤差付きで表示されます。 Apply to the crystal（選択中の結晶に適用）ボタンを押すと、求めた格子定数がプログラム本体の結晶に反映されます。
結晶のチェックと選択
結晶リストはメインウィンドウと同じ内容です。フィッティングを有効にするには、対象の結晶を「チェック」かつ「選択」しておく必要があります。
結晶リスト¶
ウィンドウ左上の結晶リストには、メインウィンドウと同じ結晶が並びます。ここでチェックして選択した結晶が、フィッティングの対象になります。詳細は 結晶パラメータ を参照してください。
回折線リスト¶
選択中の結晶の回折線が一覧表示されます。各行のチェックボックスをオンにすると、その回折線がフィッティング対象になります。リストには次のような列が含まれます。
| 列 | 内容 |
|---|---|
Check |
フィッティング対象にするかどうか |
PeakColor |
表示色 |
Crystal |
結晶名 |
HKL |
反射指数 |
Calc X |
計算上の回折線位置 |
Func |
使用するピーク関数 |
X |
フィッティングで求まったピーク位置 |
X Err |
ピーク位置の誤差 |
FWHM |
半値全幅 |
Intensity |
ピーク強度 |
Weight |
最小2乗法での重み |
R |
フィッティングの残差指標 |
リスト下部のボタンで結果を書き出せます。
Copy to clipborad: 表の内容をクリップボードにコピーします。Excel などに直接貼り付けできます。Save as CSV: 表の内容を.csvファイルとして保存します。Effective digit（小数点以下桁数）で有効桁数を指定できます。Clear peaks: フィッティング結果をクリアします。

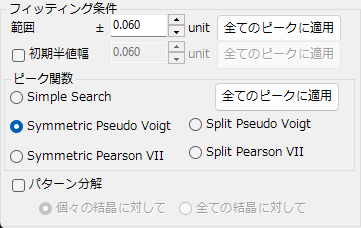

Fitting option（フィッティング条件）¶
ピークプロファイルをフィッティングする際の細かい設定を行います。
Search Range / Initial FWHM¶
Search Range（範囲）: フィッティングを行う範囲を設定します。すなわち、計算上の回折線位置から ±Search Range 分を、そのピークのフィッティング対象範囲とします。Initial FWHM（初期半値幅）: プロファイル関数の初期半値幅を指定します。最小2乗法の収束のための初期値として使われます。
Apply to all（全てのピークに適用）ボタンを押すと、現在の設定をすべての回折線に一括で適用します。
Peak function（ピーク関数）¶
フィッティングに使用するピーク関数を選びます。
| ピーク関数 | 内容 |
|---|---|
Simple Search |
関数フィッティングは行わず、計算上の回折線位置から ±Search Range の範囲でもっとも強度の強い点をピーク位置と認識します。 |
Symmetric Pseudo Voigt |
左右対称の擬似フォークト関数でフィッティングします。 |
Symmetric Pearson VII |
左右対称のピアソン VII 関数でフィッティングします。 |
Split Pseudo Voigt |
左右非対称の擬似フォークト関数でフィッティングします。 |
Split Pearson VII |
左右非対称のピアソン VII 関数でフィッティングします。 |
推奨される関数
特別な理由がない限り、安定性に優れた Symmetric Pseudo Voigt の使用を推奨します。
擬似フォークト関数は、ガウス関数 \(G(x)\) とローレンツ関数 \(L(x)\) を混合比 \(\eta\) で線形結合したもので、次式で表されます。
ここで \(\eta\) はローレンツ成分の割合です。Split 型は、ピーク位置の左右で半値幅などのパラメータを独立にとることで、非対称なプロファイルを表現します。
Pattern Decomposition（パターン分解）¶
選択された 2 本以上の回折線の Search Range に重なり合いがあるとき、ピーク分解（複数ピークの同時フィッティング）を行うかどうかを選択します。
in each crystal（個々の結晶に対して）: 結晶ごとに独立にピーク分解を行います。between crystals（全ての結晶に対して）: すべての結晶にまたがってピーク分解を行います。
Optimized cell constants（最適化した格子定数）¶
独立な指数を十分に選び、最小2乗法が計算可能になると、このパネルに最確な格子定数 \(a, b, c, \alpha, \beta, \gamma\) と体積 \(V\) が、それぞれの誤差（±）付きで表示されます。
NA の表示について
自由度（拘束されていないパラメータ数）が不足しているとき、すなわちフィッティングしたピーク数に対して自由度が等しいか、その格子定数に自由度がない場合には、誤差として NA が表示されます。十分な数の独立な反射を選ぶと誤差が計算されます。
Apply to the crystal（選択中の結晶に適用）: 求めた格子定数を、メインプログラム側の選択中の結晶に反映します。Copy to Clipboard（クリップボードにコピー）: 最適化した格子定数をクリップボードにコピーします。Reset take off angle: テイクオフ角（取り出し角）をリセットします。
Remove fitted peaks（フィッティングしたピークの除去）¶
フィッティングしたピークをプロファイルから差し引き、残差プロファイルを新しいプロファイルとして出力します。New profile name（新しいプロファイル名）に出力先の名前を入力し、Remove fitted peaks（ピーク除去）ボタンを押すと差し引きが実行されます。バックグラウンドや重なり合うピークの分離を確認するときに利用します。
関連ツール（Send d-values）¶
Send d-values to CellFinder && AtomicPositionFinder ボタンを押すと、フィッティングで得られた d 値を、ツールバーから起動できる次の解析ツールに送ることができます。
Cell Finder（格子定数の探索）¶

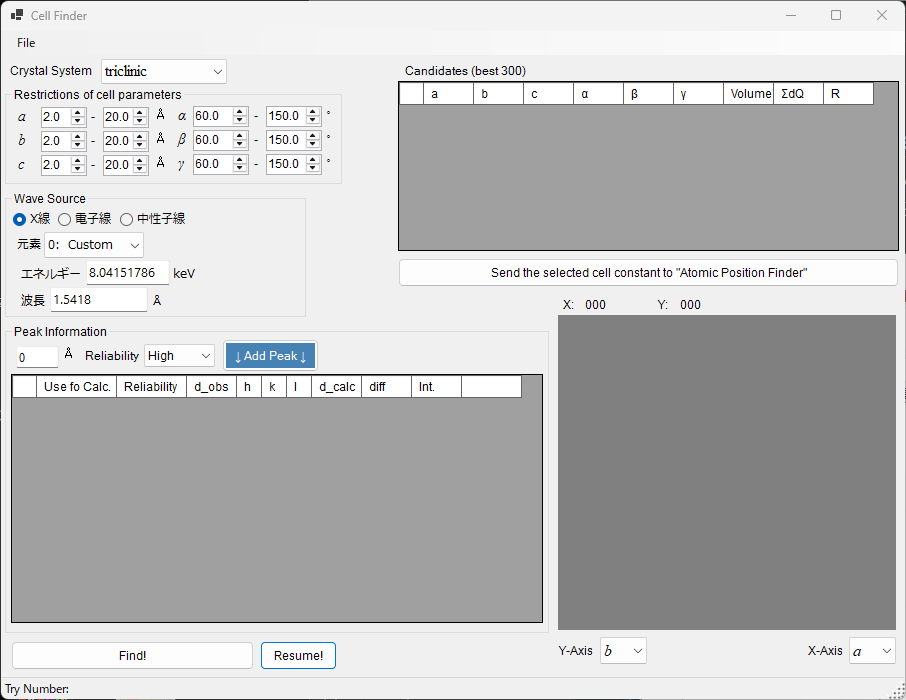

Cell Finder は、測定されたピーク位置（d 値の一覧）から、それを説明する単位格子（格子定数）を逆算して探索するツールです。未知試料の指数付けに利用します。
Atomic Position Finder（原子位置の探索）¶

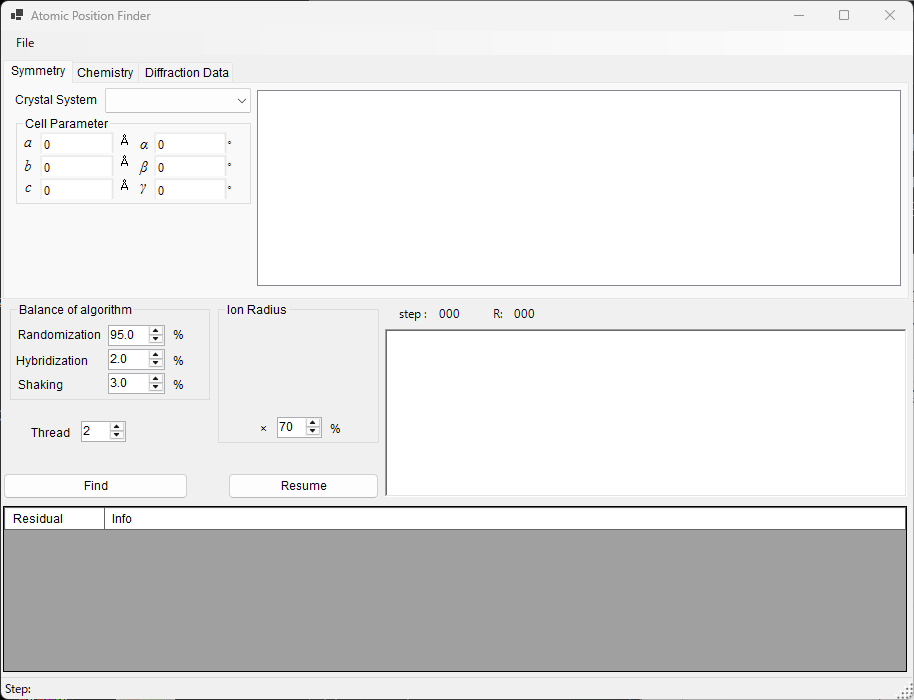

Atomic Position Finder は、観測された反射の強度などから、結晶構造中の原子位置を探索するツールです。
未知試料の同定
Cell Finder で格子定数を決めたあと、その結晶を結晶リストに登録すれば、本ツールの最小2乗フィッティングでさらに格子定数を精密化できます。
