Parametri del cristallo¶

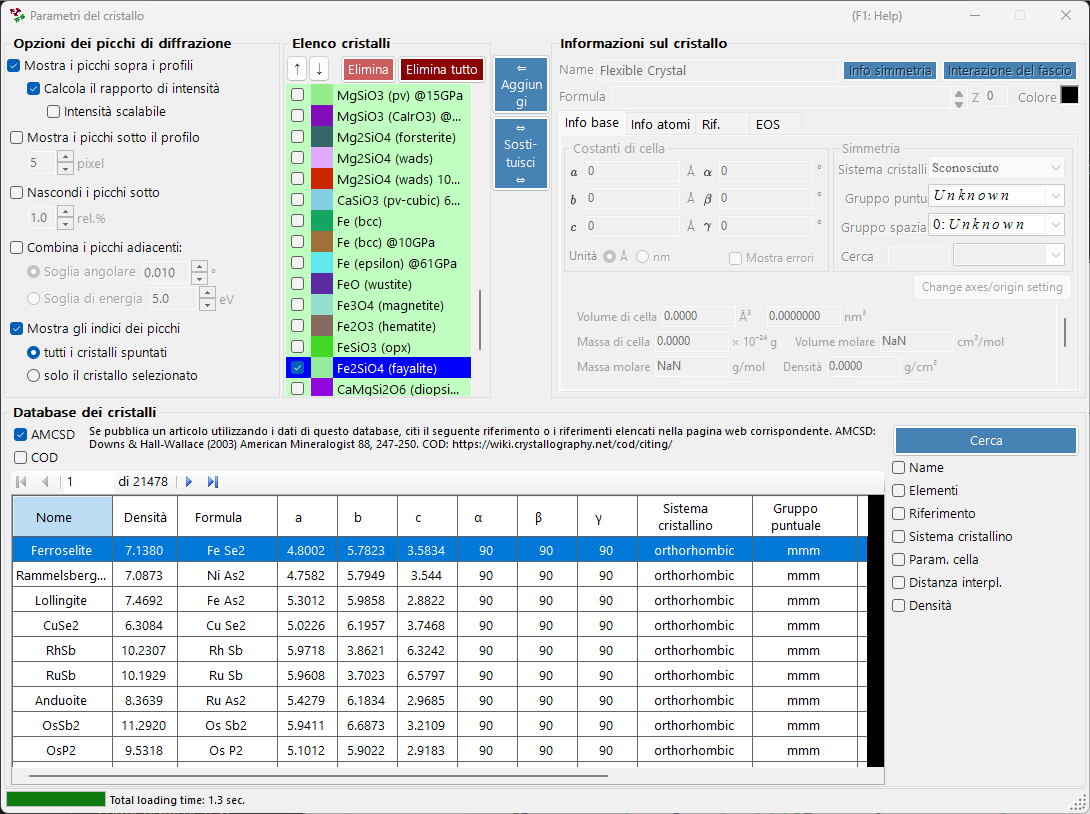

Facendo clic sull'icona Crystal Parameter nella barra degli strumenti della finestra principale si apre la sotto-finestra mostrata di seguito. Qui si imposta di quali cristalli visualizzare i picchi di diffrazione e come tali picchi vengono disegnati. Nella parte inferiore della finestra è integrato un database di cristalli per cercare e importare strutture.

La finestra è divisa in quattro aree principali.

Area	Scopo
`Diffraction Peak Option`	Come vengono visualizzate le linee di diffrazione
`Crystal List`	Una checklist di cristalli condivisa con la finestra principale
`Crystal Information`	Parametri dettagliati per il cristallo selezionato (a schede)
`Crystal database`	Ricerca e importazione basate su AMCSD

Diffraction Peak Option¶

Configura la visualizzazione delle linee di diffrazione.

Show peaks over profiles¶

Seleziona se le linee di diffrazione vengono disegnate sovrapposte ai dati del profilo.

Calculate intensity ratio¶

Seleziona se le intensità di diffrazione (i loro rapporti) vengono calcolate a partire dai dati strutturali.

Note

Se le posizioni atomiche non sono state inserite, le intensità non vengono calcolate indipendentemente dallo stato della casella. Vedi la scheda Info atomi per l'inserimento dei dati atomici.

Scalable intensity¶

Seleziona se tutte le linee di diffrazione possono essere scalate globalmente senza modificare i loro rapporti di intensità relativi.

Show peaks under profile¶

Seleziona se i picchi di diffrazione vengono disegnati sotto il profilo.

Peak height¶

Imposta l'altezza, in pixel (pixel), dei picchi disegnati sotto il profilo.

Combine adjacent peaks¶

Seleziona se unire le intensità dei picchi che, pur essendo cristallograficamente non equivalenti, hanno valori di 2θ quasi identici o esattamente identici.

Ad esempio, nel sistema cubico i piani (333) e (115) sono non equivalenti ma hanno esattamente la stessa distanza interplanare (valore d), quindi si sovrappongono nell'osservazione. Selezionando questa casella è possibile visualizzarne l'intensità combinata.

Elemento	Descrizione
`Angle threshold`	Quanto devono essere vicini i picchi per essere uniti, espresso in gradi (`°`).
`Energy threshold`	Per i dati a dispersione di energia, l'intervallo di unione espresso in energia (`eV`).

Tip

Il vecchio manuale indicava la soglia in ångström, ma la versione attuale la specifica in gradi (°) o in energia (eV) a seconda del tipo di asse orizzontale.

Hide peaks below¶

Seleziona se rimuovere i picchi troppo deboli rispetto alla riflessione più intensa. Il valore di taglio è espresso come rapporto rispetto alla linea più intensa (rel.%).

Show peak indices¶

Seleziona per quali cristalli etichettare gli indici delle linee di diffrazione (indici di Miller).

Opzione	Destinazione
`all checked crystals`	Ogni cristallo selezionato
`only selected crystal`	Solo il cristallo attualmente selezionato nell'elenco

Crystal List¶

Mostra le stesse informazioni della checklist Profile nella finestra principale. I cristalli selezionati hanno le loro linee di diffrazione disegnate nella finestra principale. Ogni riga mostra una casella di controllo (Check), un colore di disegno (PeakColor) e il nome del cristallo (Crystal).

Pulsanti freccia su/giù (↑ / ↓)¶

Cambiano l'ordine dei cristalli.

Note

Le righe da 1 a 6 sono riservate all'equazione di stato (EOS) e non possono essere riordinate. Vedi Equazione di stato per i dettagli.

Add¶

Aggiunge all'elenco, come nuova voce, il cristallo configurato nell'area Crystal Information a destra (descritta di seguito).

Replace¶

Sostituisce il cristallo attualmente selezionato con quello configurato nell'area Crystal Information a destra.

Delete¶

Rimuove dall'elenco il cristallo attualmente selezionato.

Delete all¶

Rimuove dall'elenco tutti i cristalli.

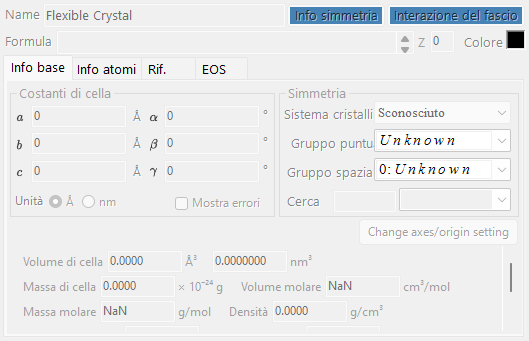

Crystal Information¶

Modifica e visualizza le informazioni dettagliate del cristallo selezionato su diverse schede. Le schede principali sono:

Scheda	Contenuto
`Info base`	Parametri reticolari, sistema cristallino, gruppo spaziale e altre informazioni di base
`Info atomi`	Tipi di atomo, occupazioni, coordinate e fattori di temperatura
`Ref.`	Informazioni di riferimento sull'articolo di origine, sugli autori e così via
`EOS`	Impostazioni dell'equazione di stato per la compressione e l'espansione termica

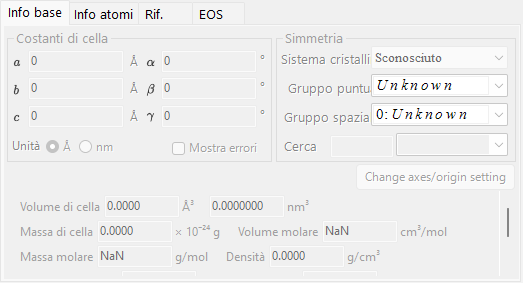

Scheda Info base¶

Imposta informazioni di base come i parametri reticolari (a, b, c, α, β, γ), il sistema cristallino e il gruppo spaziale. La scelta di un gruppo spaziale vincola automaticamente i parametri reticolari modificabili e i gradi di libertà delle coordinate atomiche.

Tip

Facendo clic con il tasto destro su un campo di parametro reticolare si apre un menu che ripristina i parametri reticolari ai valori all'avvio dell'applicazione (o al momento in cui la struttura è stata importata dal database). Ciò è utile quando si desidera tornare ai valori di riferimento originali dopo averli modificati tramite il fitting.

Scheda Info atomi¶

Imposta per ciascun atomo l'elemento, l'occupazione, le coordinate frazionarie e i fattori di temperatura isotropi/anisotropi. Quando qui vengono inserite le posizioni atomiche, le intensità di diffrazione possono essere calcolate tramite Calculate intensity ratio.

Scheda Ref.¶

Contiene le informazioni di riferimento, come il titolo dell'articolo, il nome della rivista e gli autori che sono la fonte della struttura cristallina. Le strutture importate dal database dei cristalli hanno queste informazioni compilate automaticamente.

Scheda EOS¶

Imposta l'equazione di stato (EOS) per ciascun cristallo, che governa il modo in cui i parametri reticolari cambiano con la pressione e la temperatura. I principali campi di input sono:

Campo	Descrizione
`Use EOS`	Abilita il calcolo della pressione EOS per questo cristallo.
`T0` / `Temperature`	Temperatura di riferimento / misurata.
`V0`	Volume di riferimento della cella elementare.
`K0`, `K'0`	Modulo di compressibilità isotermo e la sua derivata rispetto alla pressione.
Forma isoterma	`BM3` (Birch-Murnaghan del terzo ordine, predefinito) / `BM4` / `Vinet` / `AP2` / `Keane`.
Pressione termica	`Mie-Grüneisen` (predefinito; parametri \( \gamma_0, \theta_0, q \)) / `T-dependence K0&V0`.

Vedi Equazione di stato per le formule e le definizioni dei simboli.

Crystal database¶

Fornisce funzioni di ricerca e importazione per più di 20.000 strutture cristalline. Questo database è basato sull'American Mineralogist Crystal Structure Database (AMCSD).

Citation

Quando utilizzi questi dati cristallografici, leggi attentamente http://rruff.geo.arizona.edu/AMS/amcsd.php e assicurati di citare il seguente riferimento.

Downs, R.T. and Hall-Wallace, M. (2003) The American Mineralogist Crystal Structure Database. American Mineralogist 88, 247-250.

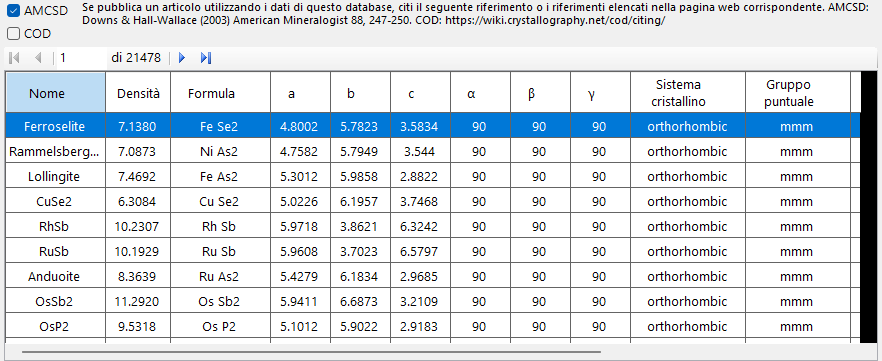

Tabella¶

Elenca i cristalli contenuti nel database. Se vengono inserite condizioni di ricerca, vengono mostrati solo i cristalli che le soddisfano.

Selezionando un qualsiasi cristallo nella tabella si trasferiscono le sue informazioni a Crystal Information. Per aggiungerlo all'elenco dei cristalli, premi il pulsante Add o Replace nell'area Crystal List.

Opzioni di ricerca¶

Inserisci le condizioni di ricerca. Dopo averle inserite, premi il pulsante Search o il tasto Invio. Ogni condizione può essere abilitata o disabilitata con la sua casella di controllo.

Name¶

Inserisci il nome del cristallo.

Elements¶

Premendo il pulsante Periodic Table si apre una finestra separata in cui scegliere gli elementi da cercare. Ogni pulsante di elemento cambia il proprio stato ogni volta che lo si preme.

I pulsanti nella parte superiore della finestra cambiano lo stato di tutti gli elementi contemporaneamente.

Pulsante	Significato
`may or not include`	L'elemento può essere presente o meno (rimuove tutti i vincoli sugli elementi).
`must include`	Deve includere (vengono mantenuti solo i cristalli che contengono tutti gli elementi specificati).
`must exclude`	Deve escludere (vengono rimossi i cristalli che contengono uno qualsiasi degli elementi specificati).

Tip

Selezionando Ignore scattering factor è possibile eseguire la ricerca senza tenere conto dei fattori di scattering.

Reference¶

Inserisci il titolo dell'articolo, il nome della rivista o il nome dell'autore.

Crystal System¶

Cerca specificando il sistema cristallino.

Cell Params¶

Inserisci i parametri reticolari e la tolleranza consentita.

d-spacing¶

Inserisci la distanza interplanare (valore d) di una riflessione intensa e la tolleranza consentita.

Density¶

Inserisci la densità e la tolleranza consentita.
