Parâmetros do cristal¶

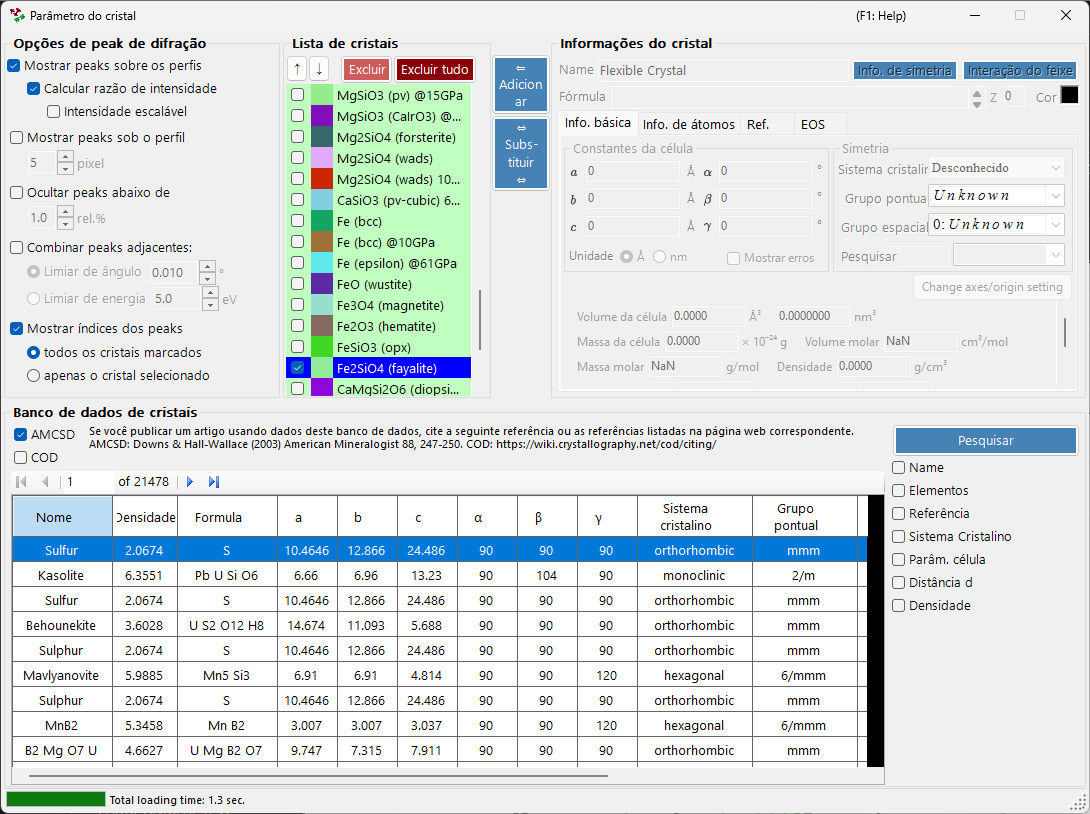

Clicar no ícone Parâmetro do cristal na barra de ferramentas da janela principal abre a subjanela mostrada abaixo. Aqui você define quais linhas de difração dos cristais serão exibidas e como esses picos são desenhados. Um banco de dados de cristais para buscar e importar estruturas está integrado à parte inferior da janela.

A janela é dividida em quatro áreas principais.

Área	Finalidade
`Opções de peak de difração`	Como as linhas de difração são exibidas
`Lista de cristais`	Uma lista de verificação de cristais compartilhada com a janela principal
`Informações do cristal`	Parâmetros detalhados do cristal selecionado (em abas)
`Banco de dados de cristais`	Busca e importação baseadas no AMCSD

Opções de peak de difração¶

Configura a exibição das linhas de difração.

Mostrar peaks sobre os perfis¶

Seleciona se as linhas de difração são desenhadas sobrepostas aos dados do perfil.

Calcular razão de intensidade¶

Seleciona se as intensidades de difração (suas razões) são calculadas a partir dos dados estruturais.

Note

Se as posições atômicas não tiverem sido inseridas, as intensidades não são calculadas, independentemente do estado da caixa de seleção. Consulte a aba Info. de átomos para inserir os dados atômicos.

Intensidade escalável¶

Seleciona se todas as linhas de difração podem ser escalonadas globalmente sem alterar suas razões de intensidade relativas.

Mostrar peaks sob o perfil¶

Seleciona se os picos de difração são desenhados abaixo do perfil.

Altura do peak¶

Define a altura, em pixels (pixel), dos picos desenhados abaixo do perfil.

Combinar peaks adjacentes¶

Seleciona se as intensidades de picos que, embora sejam cristalograficamente não equivalentes, têm valores de 2θ quase idênticos ou exatamente idênticos, devem ser combinadas.

Por exemplo, no sistema cúbico os planos (333) e (115) são não equivalentes, mas têm exatamente o mesmo espaçamento d, de modo que se sobrepõem na observação. Marcar esta caixa permite exibir a intensidade combinada deles.

Item	Descrição
`Limiar de ângulo`	Quão próximos os picos devem estar para serem combinados, indicado em graus (`°`).
`Limiar de energia`	Para dados de dispersão de energia, o intervalo de combinação indicado em energia (`eV`).

Tip

O manual antigo indicava o limiar em ångströms, mas a versão atual o especifica em graus (°) ou em energia (eV), dependendo do tipo de eixo horizontal.

Ocultar peaks abaixo de¶

Seleciona se picos que são fracos demais em comparação com a reflexão mais intensa devem ser removidos. O corte é indicado como uma razão relativa à linha mais intensa (rel.%).

Mostrar índices dos peaks¶

Seleciona quais cristais têm os índices de suas linhas de difração (índices de Miller) rotulados.

Opção	Alvo
`todos os cristais marcados`	Todos os cristais marcados
`apenas o cristal selecionado`	Apenas o cristal atualmente selecionado na lista

Lista de cristais¶

Isto mostra as mesmas informações que a lista de verificação de perfis na janela principal. Os cristais marcados têm suas linhas de difração desenhadas na janela principal. Cada linha mostra uma caixa de seleção (Marcar), uma cor de desenho (Cor do peak) e o nome do cristal (Cristal).

Botões de seta para cima/baixo (↑ / ↓)¶

Alteram a ordem dos cristais.

Note

As linhas de 1 a 6 são reservadas para a equação de estado (EOS) e não podem ser reordenadas. Consulte Equação de estado para mais detalhes.

Adicionar¶

Adiciona à lista, como uma nova entrada, o cristal configurado na área Informações do cristal, à direita (descrita abaixo).

Substituir¶

Substitui o cristal atualmente selecionado por aquele configurado na área Informações do cristal, à direita.

Excluir¶

Remove o cristal atualmente selecionado da lista.

Excluir tudo¶

Remove todos os cristais da lista.

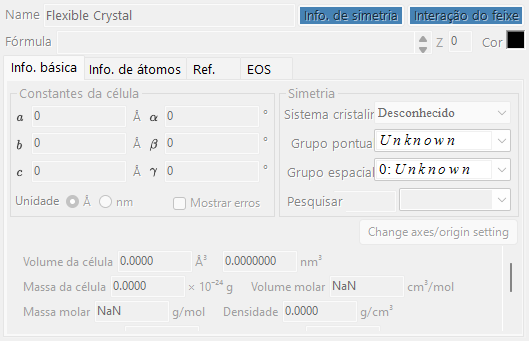

Informações do cristal¶

Edita e exibe informações detalhadas do cristal selecionado em várias abas. As abas principais são:

Aba	Conteúdo
`Info. básica`	Parâmetros de rede, sistema cristalino, grupo espacial e outras informações básicas
`Info. de átomos`	Tipos de átomos, ocupações, coordenadas e fatores de temperatura
`Ref.`	Informações de referência da publicação de origem, autores e assim por diante
`EOS`	Configurações da equação de estado para compressão e expansão térmica

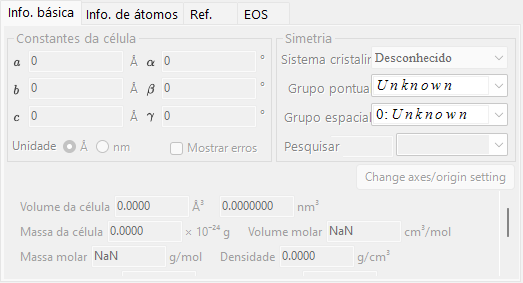

Aba Info. básica¶

Define informações básicas, como os parâmetros de rede (a, b, c, α, β, γ), o sistema cristalino e o grupo espacial. Escolher um grupo espacial restringe automaticamente os parâmetros de rede editáveis e os graus de liberdade das coordenadas atômicas.

Tip

Clicar com o botão direito em um campo de parâmetro de rede exibe um menu que restaura os parâmetros de rede aos valores que tinham na inicialização do aplicativo (ou no momento em que a estrutura foi importada do banco de dados). Isso é útil quando você quer retornar aos valores de referência originais após alterá-los por meio do ajuste.

Aba Info. de átomos¶

Define o elemento, a ocupação, as coordenadas fracionárias e os fatores de temperatura isotrópicos/anisotrópicos de cada átomo. Quando as posições atômicas são inseridas aqui, as intensidades de difração podem ser calculadas por meio de Calcular razão de intensidade.

Aba Ref.¶

Guarda informações de referência, como o título da publicação, o nome da revista e os autores que são a fonte da estrutura cristalina. Estruturas importadas do banco de dados de cristais têm essas informações preenchidas automaticamente.

Aba EOS¶

Define a equação de estado (EOS) por cristal, que governa como os parâmetros de rede mudam com a pressão e a temperatura. Os principais campos de entrada são:

Campo	Descrição
`Use EOS`	Habilita o cálculo de pressão por EOS para este cristal.
`T0` / `Temperature`	Temperatura de referência / medida.
`V0`	Volume de referência da célula unitária.
`K0`, `K'0`	Módulo de compressibilidade isotérmico e sua derivada em relação à pressão.
Forma isotérmica	`BM3` (Birch-Murnaghan de terceira ordem, padrão) / `BM4` / `Vinet` / `AP2` / `Keane`.
Pressão térmica	`Mie-Grüneisen` (padrão; parâmetros \( \gamma_0, \theta_0, q \)) / `T-dependence K0&V0`.

Consulte Equação de estado para as fórmulas e as definições dos símbolos.

Banco de dados de cristais¶

Fornece funções de busca e importação para mais de 20.000 estruturas cristalinas. Este banco de dados é baseado no American Mineralogist Crystal Structure Database (AMCSD).

Citação

Ao usar estes dados cristalinos, leia atentamente http://rruff.geo.arizona.edu/AMS/amcsd.php e não deixe de citar a seguinte referência.

Downs, R.T. and Hall-Wallace, M. (2003) The American Mineralogist Crystal Structure Database. American Mineralogist 88, 247-250.

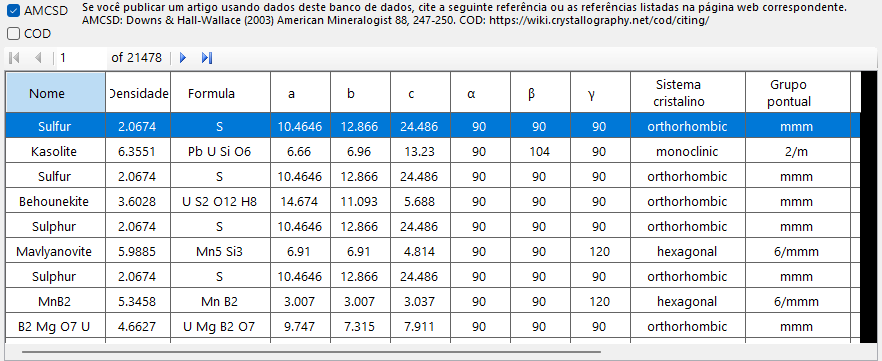

Tabela¶

Lista os cristais contidos no banco de dados. Se condições de busca forem inseridas, apenas os cristais que as satisfazem são exibidos.

Selecionar qualquer cristal na tabela transfere suas informações para Informações do cristal. Para adicioná-lo à lista de cristais, pressione o botão Adicionar ou Substituir na área Lista de cristais.

Opções de busca¶

Insira as condições de busca. Após inseri-las, pressione o botão Pesquisar ou a tecla Enter. Cada condição pode ser habilitada ou desabilitada com sua caixa de seleção.

Nome¶

Insira o nome do cristal.

Elementos¶

Pressionar o botão Tabela Periódica abre uma janela separada onde você escolhe os elementos a buscar. Cada botão de elemento alterna seu estado a cada vez que você o pressiona.

Os botões no topo da janela alternam o estado de todos os elementos de uma só vez.

Botão	Significado
`may or not include`	O elemento pode ou não estar presente (remove todas as restrições de elemento).
`must include`	Deve incluir (apenas cristais que contêm todos os elementos especificados são mantidos).
`must exclude`	Deve excluir (cristais que contêm qualquer um dos elementos especificados são removidos).

Tip

Marcar Ignorar fator de dispersão permite buscar sem levar em conta os fatores de espalhamento.

Referência¶

Insira o título da publicação, o nome da revista ou o nome do autor.

Sistema Cristalino¶

Busca especificando o sistema cristalino.

Parâm. célula¶

Insira os parâmetros de rede e a tolerância permitida.

Distância d¶

Insira o espaçamento d de uma reflexão intensa e a tolerância permitida.

Densidade¶

Insira a densidade e a tolerância permitida.
