晶體參數¶

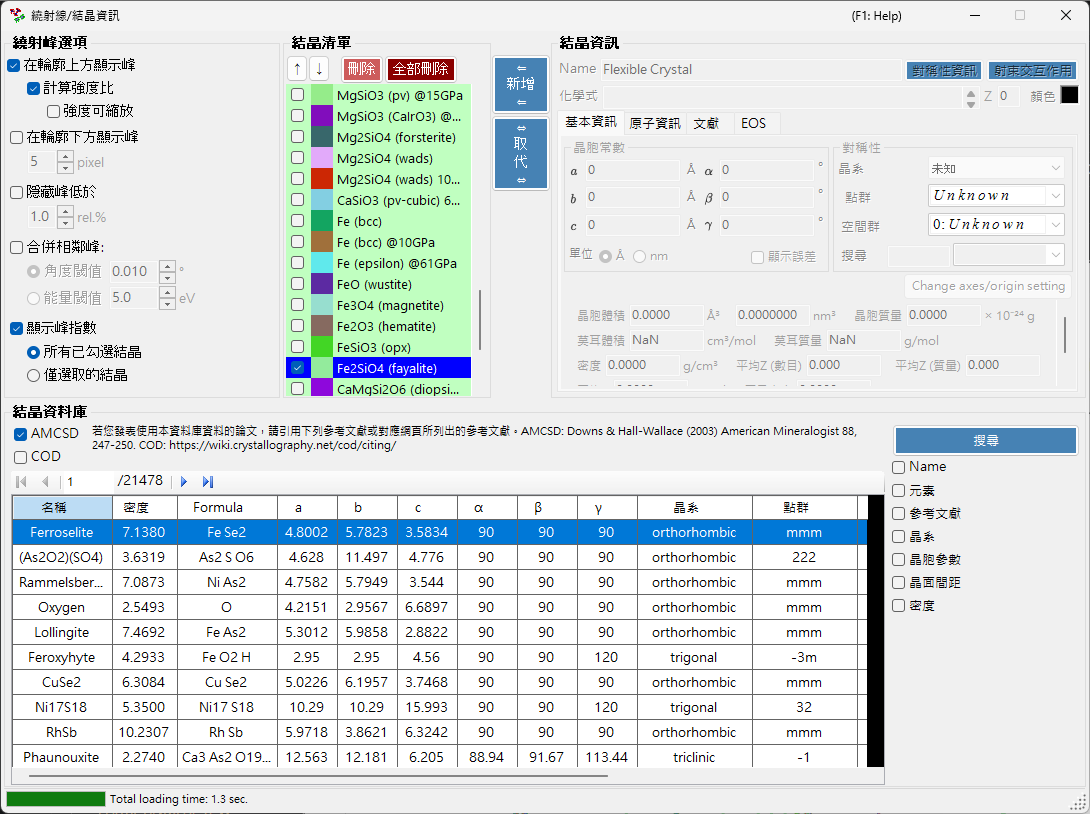

按一下主視窗工具列上的 Crystal Parameter 圖示，會開啟下圖所示的子視窗。在這裡設定要顯示哪些結晶的繞射峰，以及這些峰要如何繪製。視窗下半部內建了用於搜尋與匯入結構的結晶資料庫。

視窗大致分為四個主要區域。

區域	用途
`Diffraction Peak Option`	繞射線的顯示方式
`Crystal List`	與主視窗共用的結晶勾選清單
`Crystal Information`	所選結晶的詳細參數（分頁）
`Crystal database`	以 AMCSD 為基礎的搜尋與匯入

Diffraction Peak Option¶

設定繞射線的顯示方式。

Show peaks over profiles¶

選擇是否將繞射線疊加顯示在圖譜資料上。

Calculate intensity ratio¶

選擇是否依據結構資料計算繞射強度（比率）。

Note

若尚未輸入原子位置，無論勾選狀態為何，都不會計算強度。輸入原子資料的方式請參閱原子資訊分頁。

Scalable intensity¶

選擇是否可在不改變相對強度比的情況下，整體縮放所有繞射線。

Show peaks under profile¶

選擇是否在圖譜下方繪製繞射峰。

Peak height¶

以像素（pixel）為單位，設定圖譜下方所繪峰的高度。

Combine adjacent peaks¶

選擇是否合併結晶學上非等價、但 2θ 值幾乎相同或完全相同的峰的強度。

例如，在立方晶系中 (333) 與 (115) 面雖為非等價，卻具有完全相同的晶面間距(d值)，因此在觀測上會重疊。勾選此方塊即可顯示它們合併後的強度。

Item	Description
`Angle threshold`	峰要多接近才會被合併，以角度（`°`）表示。
`Energy threshold`	針對能量色散資料，以能量（`eV`）表示的合併範圍。

Tip

舊版手冊以埃（ångström）表示閾值，但現行版本則依橫軸類型，以角度（°）或能量（eV）指定。

Hide peaks below¶

選擇是否移除相較於最強繞射線過弱的峰。截止值以相對於最強線的比率（rel.%）表示。

Show peak indices¶

選擇要為哪些結晶標示繞射線指數（米勒指數）。

Option	Target
`all checked crystals`	所有已勾選的結晶
`only selected crystal`	僅清單中目前選取的結晶

Crystal List¶

這裡顯示與主視窗的 Profile 勾選清單相同的資訊。已勾選的結晶，其繞射線會顯示於主視窗中。每一列會顯示勾選方塊（Check）、繪製顏色（PeakColor）以及結晶名稱（Crystal）。

Up/Down arrow buttons (↑ / ↓)¶

變更結晶的排列順序。

Note

第 1 到第 6 列保留給狀態方程（EOS）使用，無法重新排序。詳情請參閱 Equation of state。

Add¶

將右側結晶資訊區域（詳見下文）中設定的結晶，以新項目的形式加入清單。

Replace¶

以右側結晶資訊區域中設定的結晶，取代目前選取的結晶。

Delete¶

從清單中移除目前選取的結晶。

Delete all¶

從清單中移除所有結晶。

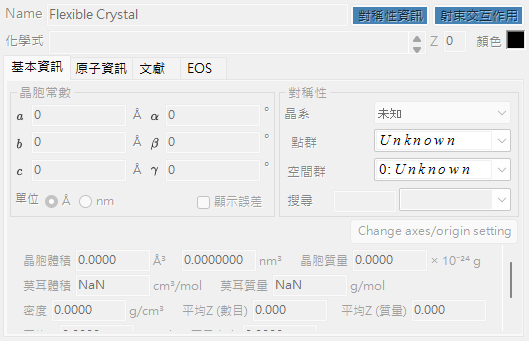

Crystal Information¶

以多個分頁編輯並顯示所選結晶的詳細資訊。主要分頁如下。

Tab	Contents
`基本資訊`	晶格常數、晶系、空間群等基本資訊
`原子資訊`	原子種類、佔有率、座標與溫度因子
`Ref.`	出處論文、作者等參考文獻資訊
`EOS`	壓縮與熱膨脹的狀態方程設定

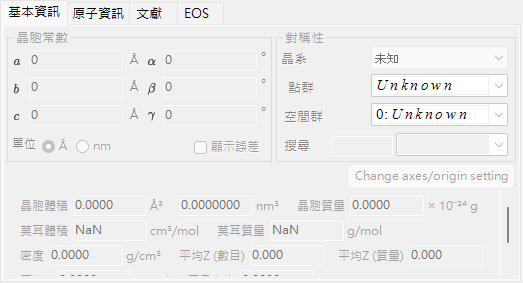

基本資訊分頁¶

設定晶格常數（a, b, c, α, β, γ）、晶系、空間群等基本資訊。選擇空間群後，可編輯的晶格常數與原子座標的自由度會自動受到限制。

Tip

在晶格常數欄位按滑鼠右鍵，會顯示可將晶格常數還原至應用程式啟動時（或從資料庫匯入結構時）數值的選單。在透過精修變更數值後，想要恢復為原始參考值時相當方便。

原子資訊分頁¶

設定每個原子的元素、佔有率、分率座標，以及等向性／非等向性溫度因子。在此輸入原子位置後，即可透過 Calculate intensity ratio 計算繞射強度。

Ref. tab¶

保存作為結晶結構出處的論文標題、期刊名稱及作者等參考文獻資訊。從結晶資料庫匯入的結構會自動填入此資訊。

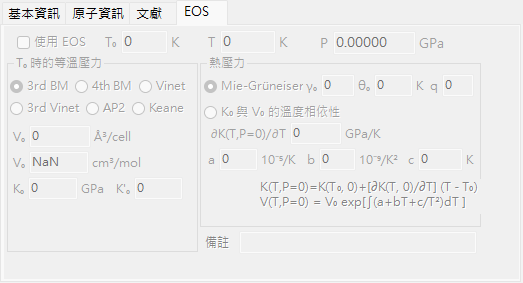

EOS tab¶

設定各結晶的狀態方程（EOS），用以決定晶格常數如何隨壓力與溫度變化。主要輸入欄位如下。

Field	Description
`Use EOS`	為此結晶啟用 EOS 壓力計算。
`T0` / `Temperature`	參考溫度／量測溫度。
`V0`	參考晶胞體積。
`K0`, `K'0`	等溫體積模數及其壓力導數。
Isothermal form	`BM3`（三階 Birch-Murnaghan，預設）／ `BM4` ／ `Vinet` ／ `AP2` ／ `Keane`。
Thermal pressure	`Mie-Grüneisen`（預設；參數 \( \gamma_0, \theta_0, q \)）／ `T-dependence K0&V0`。

各公式與符號定義請參閱 Equation of state。

Crystal database¶

提供超過 20,000 筆結晶結構的搜尋與匯入功能。此資料庫以 American Mineralogist Crystal Structure Database（AMCSD）為基礎。

Citation

使用此結晶資料時，請詳閱 http://rruff.geo.arizona.edu/AMS/amcsd.php，並務必引用以下文獻。

Downs, R.T. and Hall-Wallace, M. (2003) The American Mineralogist Crystal Structure Database. American Mineralogist 88, 247-250.

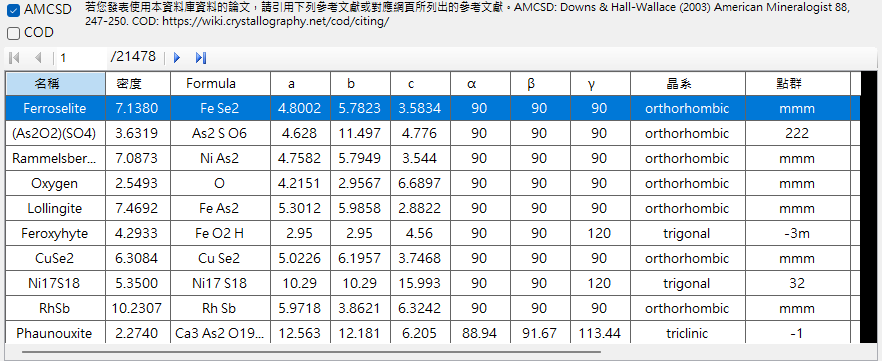

Table¶

列出資料庫中所收錄的結晶。若已輸入搜尋條件，則僅顯示符合條件的結晶。

在表格中選取任一結晶，會將其資訊傳送至 Crystal Information。若要將其加入結晶清單，請在結晶清單區域按下 Add 或 Replace 按鈕。

Search options¶

輸入搜尋條件。輸入後按下 Search 按鈕或 Enter 鍵。每個條件都可透過其勾選方塊啟用或停用。

Name¶

輸入結晶名稱。

Elements¶

按下 Periodic Table 按鈕會開啟另一個視窗，用來選擇要搜尋的元素。每個元素按鈕每按一次就會切換其狀態。

視窗上方的按鈕可一次切換所有元素的狀態。

Button	Meaning
`may or not include`	該元素可含可不含（清除所有元素的限制條件）。
`must include`	必須包含（僅保留包含所有指定元素的結晶）。
`must exclude`	必須排除（移除包含任一指定元素的結晶）。

Tip

勾選 Ignore scattering factor 可在不考慮散射因子的情況下進行搜尋。

Reference¶

輸入論文標題、期刊名稱或作者姓名。

Crystal System¶

以指定晶系的方式搜尋。

Cell Params¶

輸入晶格常數及容許誤差。

d-spacing¶

輸入強繞射線的晶面間距(d值)及容許誤差。

Density¶

輸入密度及容許誤差。
