晶体参数¶

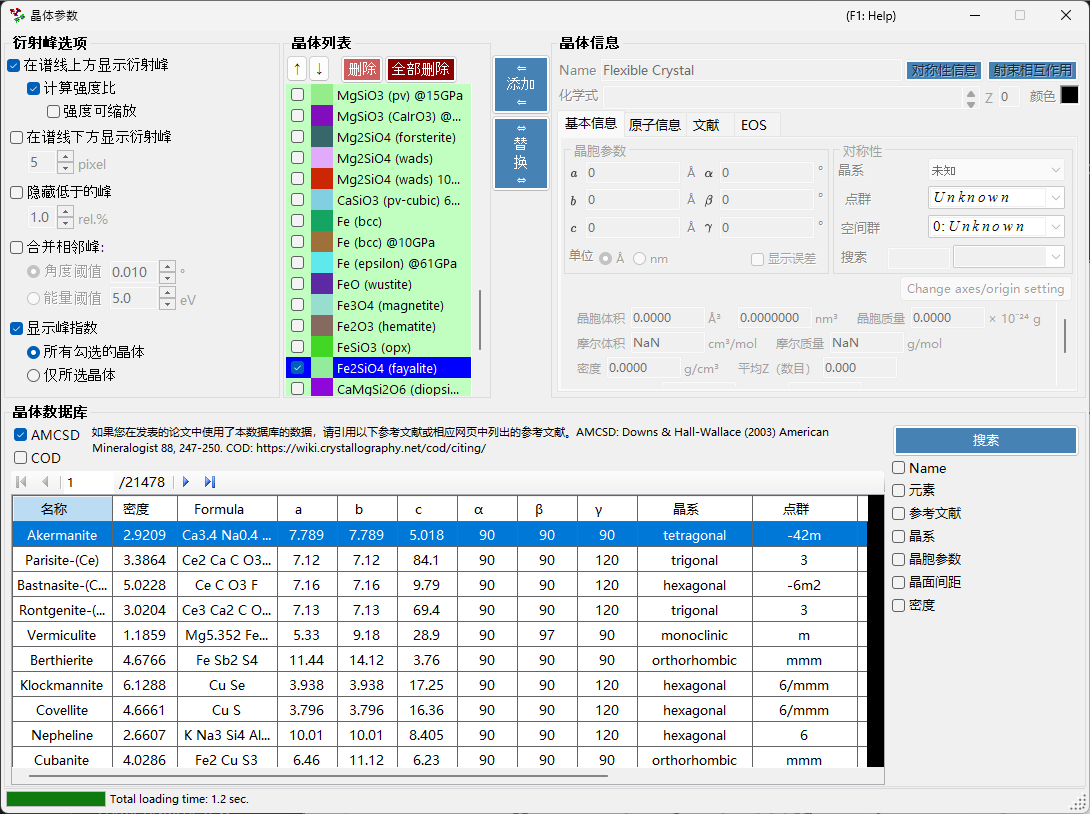

点击主窗口工具栏上的 Crystal Parameter 图标，会打开如下所示的子窗口。在这里可以设置要显示哪些晶体的衍射峰，以及这些峰的显示方式。窗口下部内置了用于搜索和导入结构的晶体数据库。

该窗口主要分为四个区域。

区域	用途
`Diffraction Peak Option`	衍射线的显示方式
`Crystal List`	与主窗口共享的晶体检查列表
`Crystal Information`	所选晶体的详细参数（分标签页）
`Crystal database`	基于 AMCSD 的搜索与导入

Diffraction Peak Option¶

配置衍射线的显示方式。

Show peaks over profiles¶

选择是否将衍射线叠加显示在谱图数据之上。

Calculate intensity ratio¶

选择是否根据结构数据计算衍射强度（的比值）。

Note

如果尚未输入原子位置，无论该复选框的状态如何，都不会计算强度。有关输入原子数据的方法，请参阅原子信息标签页。

Scalable intensity¶

选择是否可以在不改变相对强度比的情况下，对所有衍射线整体进行缩放。

Show peaks under profile¶

选择是否在谱图下方绘制衍射峰。

Peak height¶

设置谱图下方所绘制峰的高度，单位为像素（pixel）。

Combine adjacent peaks¶

选择是否合并那些虽然在晶体学上不等价，但 2θ 值几乎相同或完全相同的峰的强度。

例如，在立方晶系中，(333) 面和 (115) 面虽然不等价，但晶面间距(d值)完全相同，因此在观测中会重叠。勾选此选项后，可以显示它们合并后的强度。

项目	说明
`Angle threshold`	用角度（`°`）指定峰需要接近到何种程度才会被合并。
`Energy threshold`	对于能量色散数据，用能量（`eV`）指定合并范围。

Tip

旧版手册中以埃（Å）表示该阈值，但当前版本会根据横轴类型，以角度（°）或能量（eV）指定。

Hide peaks below¶

选择是否去除相对最强反射过弱的峰。截止值以相对最强线的比率（rel.%）给出。

Show peak indices¶

选择要为哪些晶体标注衍射线指数（米勒指数）。

选项	对象
`all checked crystals`	所有已勾选的晶体
`only selected crystal`	仅列表中当前选中的晶体

Crystal List¶

此处显示的信息与主窗口的谱图检查列表相同。已勾选的晶体，其衍射线会在主窗口中绘制。每一行显示一个复选框（Check）、绘制颜色（PeakColor）以及晶体名称（Crystal）。

Up/Down arrow buttons (↑ / ↓)¶

更改晶体的排列顺序。

Note

第 1 至第 6 行为状态方程（EOS）保留，无法重新排序。详见 Equation of state。

Add¶

将右侧晶体信息区域（后述）中设置的晶体，作为新条目添加到列表中。

Replace¶

用右侧晶体信息区域中设置的晶体，替换当前选中的晶体。

Delete¶

从列表中删除当前选中的晶体。

Delete all¶

从列表中删除全部晶体。

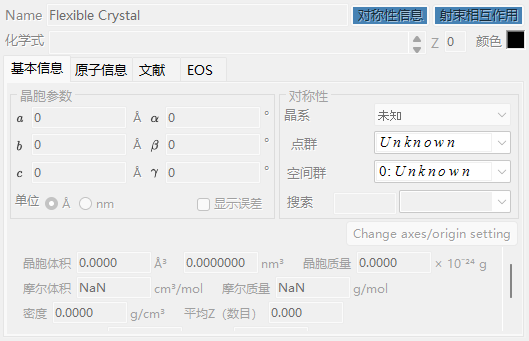

Crystal Information¶

在多个标签页中编辑并显示所选晶体的详细信息。主要标签页如下：

标签页	内容
`基本信息`	晶格常数、晶系、空间群等基本信息
`原子信息`	原子种类、占有率、坐标及温度因子
`Ref.`	出处论文、作者等参考文献信息
`EOS`	用于压缩和热膨胀的状态方程设置

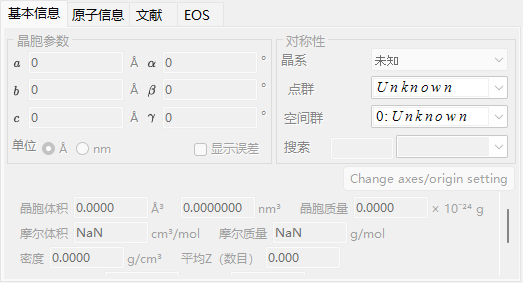

基本信息标签页¶

设置晶格常数（a, b, c, α, β, γ）、晶系、空间群等基本信息。选择空间群后，可编辑的晶格常数以及原子坐标的自由度会自动受到约束。

Tip

在晶格常数输入框上单击鼠标右键，会显示一个菜单，可将晶格常数恢复为应用程序启动时（或从数据库导入时）的数值。当通过精修更改数值后想要恢复到原始参考值时，这个功能很方便。

原子信息标签页¶

设置每个原子的元素种类、占有率、分数坐标以及各向同性/各向异性温度因子。在此处输入原子位置后，即可通过 Calculate intensity ratio 计算衍射强度。

Ref. tab¶

保存作为晶体结构出处的论文标题、期刊名称、作者等参考文献信息。从晶体数据库导入的结构会自动填入这些信息。

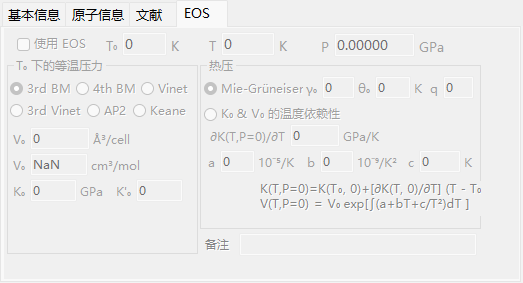

EOS tab¶

设置每种晶体各自的状态方程（EOS），用于控制晶格常数随压力和温度的变化。主要输入项如下：

字段	说明
`Use EOS`	为该晶体启用 EOS 压力计算。
`T0` / `Temperature`	参考温度 / 实测温度。
`V0`	参考晶胞体积。
`K0`, `K'0`	等温体积模量及其压力导数。
等温式	`BM3`（三阶 Birch-Murnaghan，默认）/ `BM4` / `Vinet` / `AP2` / `Keane`。
热压力	`Mie-Grüneisen`（默认；参数 \( \gamma_0, \theta_0, q \)）/ `T-dependence K0&V0`。

有关公式及符号定义，请参阅 Equation of state。

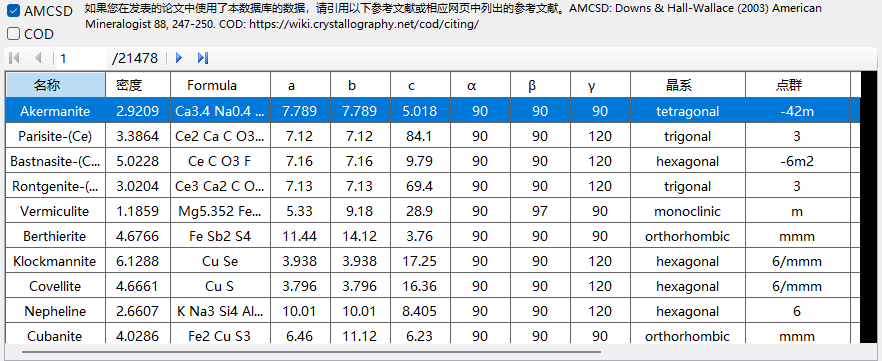

Crystal database¶

提供超过 20,000 个晶体结构的搜索与导入功能。该数据库基于 American Mineralogist Crystal Structure Database（AMCSD）。

Citation

使用此晶体数据时，请仔细阅读 http://rruff.geo.arizona.edu/AMS/amcsd.php，并务必引用以下文献。

Downs, R.T. and Hall-Wallace, M. (2003) The American Mineralogist Crystal Structure Database. American Mineralogist 88, 247-250.

Table¶

列出数据库中包含的晶体。如果输入了搜索条件，则仅显示符合条件的晶体。

在表中选择任意晶体，会将其信息传送到 Crystal Information。若要将其添加到晶体列表，请在晶体列表区域按下 Add 或 Replace 按钮。

Search options¶

输入搜索条件。输入完成后，按下 Search 按钮或按 Enter 键。每个条件都可以通过其复选框启用或禁用。

Name¶

输入晶体名称。

Elements¶

按下 Periodic Table 按钮会打开一个单独的窗口，用于选择要搜索的元素。每个元素按钮每次按下都会切换其状态。

窗口顶部的按钮可以一次性切换所有元素的状态。

按钮	含义
`may or not include`	该元素可以包含也可以不包含（清除所有元素约束）。
`must include`	必须包含（仅保留包含所有指定元素的晶体）。
`must exclude`	必须排除（移除包含任一指定元素的晶体）。

Tip

勾选 Ignore scattering factor 可以在不考虑散射因子的情况下进行搜索。

Reference¶

输入论文标题、期刊名称或作者姓名。

Crystal System¶

通过指定晶系进行搜索。

Cell Params¶

输入晶格常数及其允许的误差范围。

d-spacing¶

输入强反射的晶面间距(d值)及其允许的误差范围。

Density¶

输入密度及其允许的误差范围。
