衍射谱图数据

本页介绍 PDIndexer 处理的“谱图数据”本身（测量数据集），以及如何加载、显示和导出它。加载后的处理——平滑、背景扣除等——在 谱图参数 窗口中进行。支持的文件扩展名完整列表请参见 文件格式。

谱图是什么

谱图是粉末衍射测量得到的一维“横轴 vs 强度”数据集。横轴根据测量方式以下列方式之一表示：

• 角度色散型衍射（普通 X 射线衍射）中为 \( 2\theta \)（衍射角）
• 能量色散型测量（白色 X 射线、SSD 检测）中为能量
• 中子飞行时间（TOF）法中为飞行时间
• 无论哪种情况，内部都可以转换为晶面间距 \( d \) 或散射矢量 \( q \) 处理

纵轴为衍射强度，可以显示为原始计数（Raw Counts）或每步计数（Count per Step (CPS)），并以线性或对数比例呈现（参见 主窗口 页面中的 Vertical Axis）。

支持的输入格式

File ▸ Read profile(s) 可加载 PDIndexer 自身格式，以及其他程序的输出和通用文本格式。

扩展名	内容
pdi / pdi2	PDIndexer 本身的谱图格式（包含轴设置和处理信息）
csv	WinPIP 输出（逗号分隔）
chi	Fit2D 输出
tsv	制表符分隔文本
ras	理学（Rigaku，RAS）格式
nxs	NeXus 格式
npd / xbm / rpt（rpf）	SSD（半导体检测器）原始数据
其他文本	任何两列“角度（或 d 值）－强度”文本一般都可读取

读取通用文本

以角度－强度文本形式保存的文件，即使不属于上述标准格式，通常也能读取。若无法判断横轴类型或波长／能量，请在下述 Data Converter 对话框中指定。

各格式的详细规格汇总在 文件格式 中。

加载方法

谱图可通过多种方式加载。

• 菜单 — File ▸ Read profile(s)。可一次选择多个文件。
• 拖放 — 从资源管理器将文件拖放到主窗口。
• 监视剪贴板 — 启用 Option ▸ Watch Clipboard 后，会自动导入从其他应用（例如 IPAnalyzer 或 CSManager）复制的谱图／晶体。
• 监视文件 — 启用 Option ▸ Watch File 并通过 Set Directory to the watch 指定文件夹后，该文件夹中新创建的 pdi 谱图文件会被自动读取。这对连续测量时的实时显示很方便。

自动对齐横轴

勾选 After reading profile, change horizontal axis 后，读取完成后横轴显示会立即切换为与新加载谱图一致。

单谱图模式与多谱图模式

使用主窗口右侧的 Single/Multi Profile 切换显示模式。

• Single Profile — 加载新谱图会替换之前的数据，同一时刻只显示一条谱图。
• Multi Profiles — 加载的谱图会叠加显示。使用 Increasing intensity by a profile 可将各谱图的强度略微错开，便于区分多条曲线。启用 Change automatically color 会自动为每条谱图分配绘制颜色。

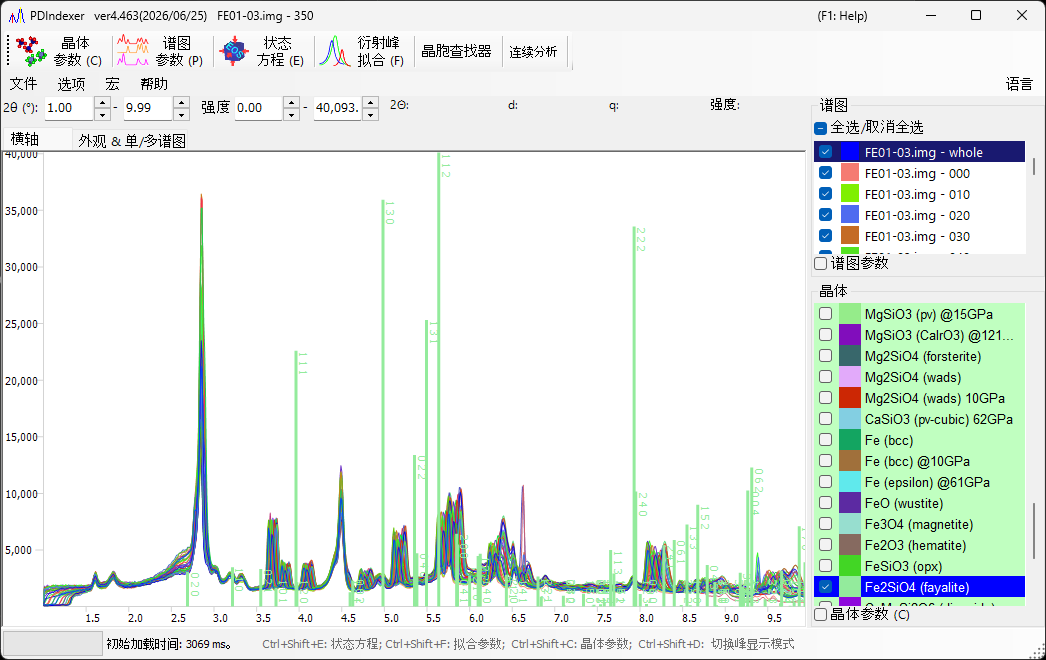

谱图列表

主窗口左侧的 Profile 列表显示所有已加载的谱图。

• 只有勾选的谱图才会在中央查看区绘制。使用 Check/Uncheck all 可一次性切换全部勾选状态。
• 点击 Color 列可更改各谱图的绘制颜色。
• 调整列表中条目的顺序可调整叠加绘制的先后次序。
• 该列表在单谱图模式下不可用，在多谱图模式下会显示多条谱图。

更详细的谱图设置（名称、线型、平滑、背景扣除、轴校正、谱图运算等）在 谱图参数 窗口中进行，勾选列表下方的 Profile Parameter 复选框即可打开。

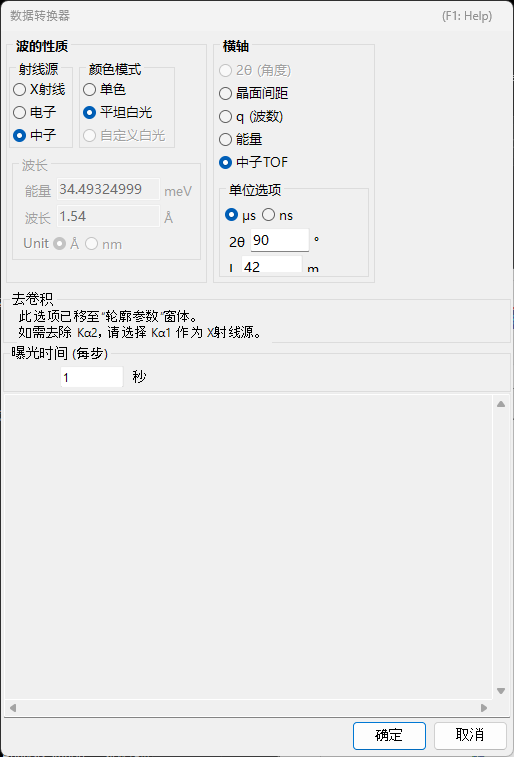

Data Converter 对话框

当加载的通用文本文件无法判断横轴类型，或加载 SSD（能量色散型）原始数据时，会打开 Data Converter 对话框，供你指定所读取数据的横轴及相关参数。

该对话框可设置以下项目。

项目	内容
横轴设置	指定数据的横轴类型（X 射线波长／能量、2θ、中子 TOF 长度／角度等）及相应的线源参数。
Exposure time (per step)	每个数据步的曝光（测量）时间，单位为秒。用于 CPS 换算；小于等于 0 的值按 1 处理。
Deconvolution	Kα2 的去除已移至 谱图参数 窗口。如需去除，请将 X 射线源选为 Kα1。
For SSD data 下的 Low energy cutoff	舍弃 EDX 谱中低于右侧阈值（eV）的低能量部分。

当横轴类型为能量色散型（白色 X 射线、EDX）时，输入能量校准系数 E = a₀ + a₁ n + a₂ n²（E：能量，单位 eV；n：通道编号），即可将通道编号转换为能量。点击 OK 应用设置并转换数据，或点击 Cancel 中止导入。

导出谱图

• File ▸ Save profile(s) — 将所有已加载的谱图保存为 PDIndexer 本身的 pdi2 格式。轴设置和处理信息会被保留。
• File ▸ Export the selected profile(s) — 将所选谱图以下列格式之一导出：
• as CSV (comma separated values) file — 逗号分隔（角度、强度）
• as TSV (tab separated values) file — 制表符分隔
• as GSAS file — GSAS（Rietveld 精修）数据格式

保存图形

若要保存绘制的图形而非谱图数据本身，请使用 File ▸ Copy to Clipboard 或 File ▸ Save as Metafile（EMF）。EMF 是矢量格式，可导入 PowerPoint 和 Word。
