繞射圖譜

本頁說明 PDIndexer 所處理的「圖譜資料」本身（測量資料集），以及如何載入、顯示與匯出。載入後的處理──平滑化、背景扣除等──則在 圖譜參數 視窗中進行。支援的副檔名完整清單請參閱 檔案格式。

何謂圖譜

圖譜是粉末繞射測量所得到的一維「橫軸 vs. 強度」資料集。橫軸依測量幾何方式，以下列其中一種方式表示：

• 角度分散型繞射（一般 X 光繞射）為 \( 2\theta \)（繞射角）
• 能量分散型測量（白色 X 光、SSD 偵測）為能量
• 中子飛行時間（TOF）法為飛行時間
• 無論何種情形，資料在內部皆可轉換為晶面間距(d值) \( d \) 或散射向量 \( q \) 來處理

縱軸為繞射強度，可顯示為 Raw Counts（原始計數）或 Count per Step (CPS)（每步計數），並可選擇線性或對數尺度（詳見 主視窗 頁面中的 Vertical Axis）。

支援的輸入格式

File ▸ Read profile(s) 可載入 PDIndexer 本身的格式，以及其他程式的輸出與通用文字格式。

副檔名	內容
pdi / pdi2	PDIndexer 原生圖譜格式（包含軸設定與處理資訊）
csv	WinPIP 輸出（以逗號分隔）
chi	Fit2D 輸出
tsv	以定位點分隔的文字
ras	Rigaku（RAS）格式
nxs	NeXus 格式
npd / xbm / rpt（rpf）	SSD（半導體偵測器）原始資料
其他文字	一般而言，任何兩欄的角度（或 d 值）－強度文字皆可讀取

讀取通用文字

以角度－強度文字格式儲存的檔案，即使不屬於上述標準格式，通常也能讀取。若無法判斷橫軸類型或波長／能量，請在下述的 Data Converter 對話方塊中指定。

各格式的詳細規格彙整於 檔案格式。

載入方式

圖譜可透過下列幾種方式載入。

• 選單 — File ▸ Read profile(s)。可一次選取多個檔案。
• 拖放 — 從檔案總管將檔案拖放至主視窗。
• 監視剪貼簿 — 啟用 Option ▸ Watch Clipboard 後，會自動匯入從其他應用程式（例如 IPAnalyzer 或 CSManager）複製的圖譜／晶體。
• 監視檔案 — 啟用 Option ▸ Watch File，並以 Set Directory to the watch 選擇資料夾後，該資料夾內新建立的 pdi 圖譜檔會自動讀入。這對連續測量時的即時顯示相當方便。

自動對齊橫軸

勾選 After reading profile, change horizontal axis 後，讀入新圖譜的當下即會將橫軸顯示切換為與該圖譜一致。

單一圖譜模式與多重圖譜模式

以主視窗右側的 Single/Multi Profile 切換顯示模式。

• Single Profile — 載入新圖譜時會取代先前的資料，同一時間僅顯示一份圖譜。
• Multi Profiles — 已載入的圖譜會重疊顯示。使用 Increasing intensity by a profile 可讓各圖譜的強度略微偏移，以便更容易區分多條曲線。啟用 Change automatically color 會自動為每份圖譜指定繪圖顏色。

圖譜清單

主視窗左側的 Profile 清單會顯示所有已載入的圖譜。

• 只有勾選的圖譜才會繪製於中央檢視區。使用 Check/Uncheck all 可一次切換全部勾選狀態。
• 點按 Color 欄可變更各圖譜的繪圖顏色。
• 調整清單中項目的順序，可調整重疊繪圖的順序。
• 在單一圖譜模式下此清單會停用，於多重圖譜模式下則會顯示多份圖譜。

更詳細的圖譜設定（名稱、線型、平滑化、背景扣除、軸修正、圖譜運算等）可在勾選清單下方的 Profile Parameter 核取方塊後，於 圖譜參數 視窗中進行。

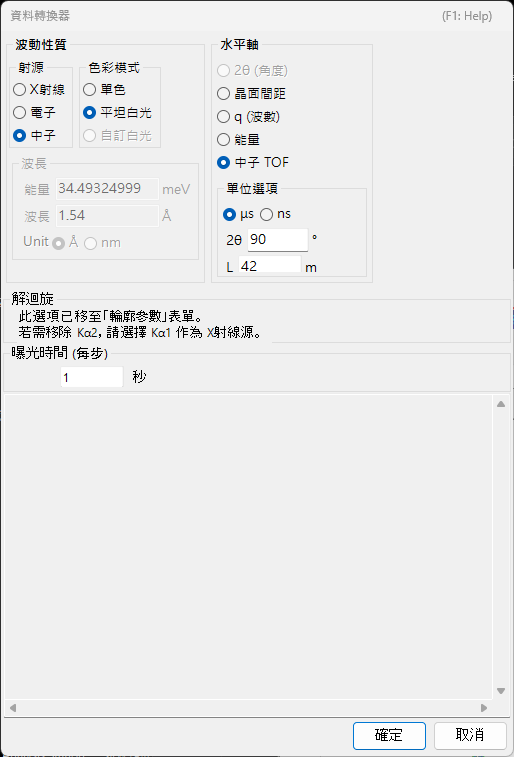

Data Converter 對話方塊

當載入無法判斷橫軸類型的通用文字檔，或 SSD（能量分散型）原始資料時，會開啟 Data Converter 對話方塊，供你指定所讀入資料的橫軸及其相關參數。

此對話方塊可設定下列項目。

項目	內容
橫軸設定	指定資料的橫軸類型（X 光波長／能量、2θ、中子 TOF 長度／角度等）及對應的來源參數。
Exposure time (per step)	每個資料步的曝光（測量）時間，單位為秒。用於 CPS 換算；小於等於 0 的值會視為 1。
Deconvolution	Kα2 去除功能已移至 圖譜參數 表單。若要去除，請將 X 光源選為 Kα1。
For SSD data 下的 Low energy cutoff	捨棄 EDX 能譜中低於右側閾值（eV）的低能量側部分。

當橫軸類型為能量分散型（白色 X 光、EDX）時，請輸入能量校正係數 E = a₀ + a₁ n + a₂ n²（E：能量，單位 eV；n：通道編號），以將通道編號轉換為能量。按一下 OK 套用設定並轉換資料，或按 Cancel 中止匯入。

匯出圖譜

• File ▸ Save profile(s) — 以 PDIndexer 原生的 pdi2 格式儲存所有已載入的圖譜，並保留軸設定與處理資訊。
• File ▸ Export the selected profile(s) — 以下列其中一種格式匯出所選取的圖譜：
• as CSV (comma separated values) file — 以逗號分隔（角度、強度）
• as TSV (tab separated values) file — 以定位點分隔
• as GSAS file — GSAS（Rietveld）資料格式

儲存圖形

若要儲存繪製出的圖形而非圖譜資料，請使用 File ▸ Copy to Clipboard 或 File ▸ Save as Metafile（EMF）。EMF 是一種可匯入 PowerPoint 與 Word 的向量格式。
