2. Diamant-Raman-Kante

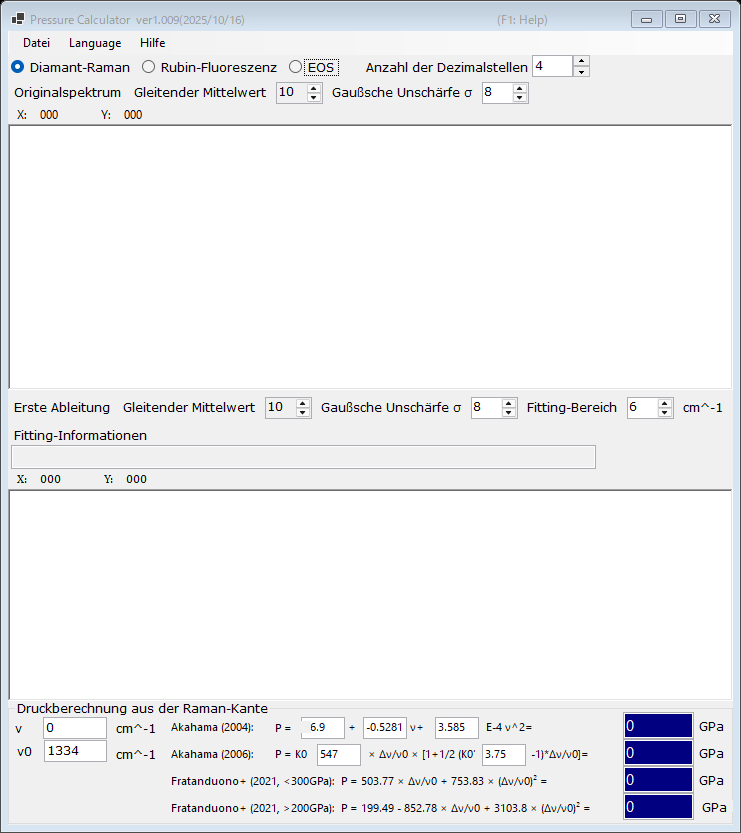

Der Druck wird aus der hochfrequenten Kante der Raman-Bande des Diamantstempels abgeschätzt, die der Normalspannung an der Culet-Fläche folgt. Dieser Druckstandard ist bei sehr hohen Drücken praktisch, bei denen die Rubin-Fluoreszenz schwach wird. Wählen Sie oben im Hauptfenster Diamant-Raman.

Arbeitsablauf

1. Laden Sie ein Raman-Spektrum des Diamantstempels (siehe Spektren und Fitting). Der obere Graph zeigt das ursprüngliche (geglättete) Spektrum.
2. Der untere Graph zeigt die Erste Ableitung des Spektrums. Die hochfrequente Kante erscheint als Minimum der Ableitung; PressureCalculator fittet sie im Fitting-Bereich und gibt die Kantenposition im Feld Fitting-Informationen an.
3. Legen Sie die Referenzwellenzahl ν₀ fest (die Raman-Kante bei Nulldruck; standardmäßig 1334 cm⁻¹) und bearbeiten Sie bei Bedarf die gemessene Kante ν direkt.
4. Der mit jeder Skala berechnete Druck wird in der Gruppe Druckberechnung aus der Raman-Kante angezeigt (in GPa).

Sowohl das Originalspektrum als auch die Ableitung können unabhängig voneinander mit den Filtern Gleitender Mittelwert und Gaußsche Unschärfe σ geglättet werden (siehe Spektren und Fitting).

Skalen für die Raman-Kante

Skala	Anmerkung
Akahama (2004)	Polynom in der Kantenposition; die Koeffizienten sind editierbar
Akahama (2006)	P = K₀ x [1 + ½(K₀′ − 1) x], x = Δν/ν₀, mit editierbarem K₀ (547 GPa) und K₀′ (3.75); kalibriert bis in den Multimegabar-Bereich
Fratanduono et al. (2021, <300 GPa)	P = 503.77 x + 753.83 x²
Fratanduono et al. (2021, >200 GPa)	P = 199.49 − 852.78 x + 3103.8 x²

Die beiden Zweige von Fratanduono et al. (2021) überlappen sich zwischen 200 und 300 GPa; verwenden Sie den für Ihren Druckbereich geeigneten Zweig.
