2. Bordo Raman del diamante

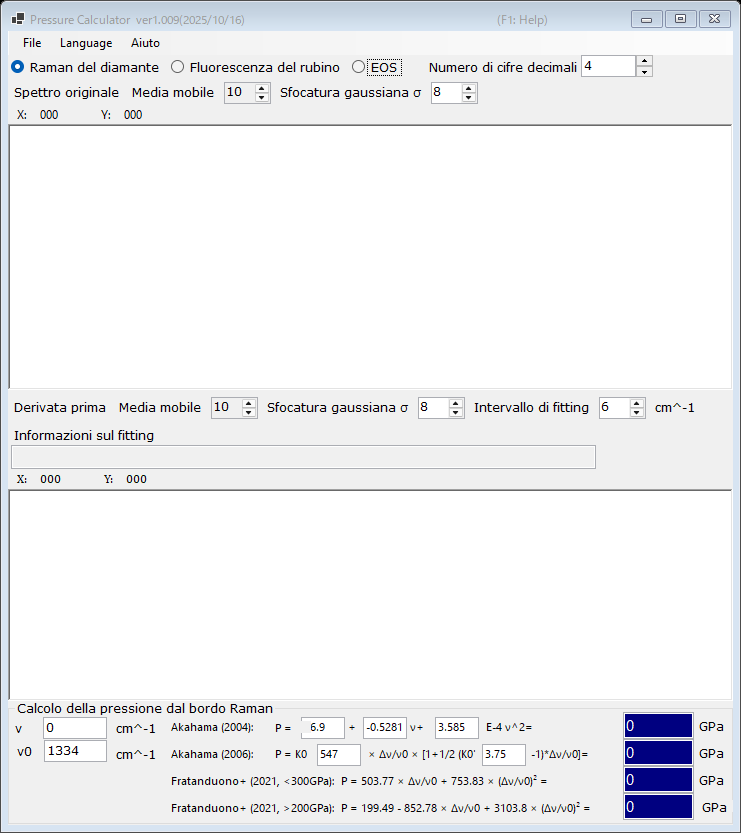

La pressione viene stimata dal bordo ad alta frequenza della banda Raman dell'incudine di diamante, che segue lo sforzo normale sulla faccia della culet. Questo manometro è comodo alle pressioni molto elevate, dove la fluorescenza del rubino diventa debole. Selezionare Raman del diamante nella parte superiore della finestra principale.

Procedura

1. Caricare uno spettro Raman dell'incudine di diamante (si veda Spettri e fitting). Il grafico superiore mostra lo spettro originale (lisciato).
2. Il grafico inferiore mostra la Derivata prima dello spettro. Il bordo ad alta frequenza appare come un minimo della derivata; PressureCalculator lo fitta all'interno dell'Intervallo di fitting e riporta la posizione del bordo nel riquadro Informazioni sul fitting.
3. Impostare il numero d'onda di riferimento ν₀ (il bordo Raman a pressione nulla; 1334 cm⁻¹ per impostazione predefinita) e, se necessario, modificare direttamente il bordo misurato ν.
4. La pressione calcolata con ciascuna scala è visualizzata nel gruppo Calcolo della pressione dal bordo Raman (in GPa).

Sia lo spettro originale sia la derivata possono essere lisciati indipendentemente con una Media mobile e una Sfocatura gaussiana σ (si veda Spettri e fitting).

Scale del bordo Raman

Scala	Nota
Akahama (2004)	polinomio nella posizione del bordo; i coefficienti sono modificabili
Akahama (2006)	P = K₀ x [1 + ½(K₀′ − 1) x], x = Δν/ν₀, con K₀ (547 GPa) e K₀′ (3.75) modificabili; calibrata fino all'intervallo dei multimegabar
Fratanduono et al. (2021, <300 GPa)	P = 503.77 x + 753.83 x²
Fratanduono et al. (2021, >200 GPa)	P = 199.49 − 852.78 x + 3103.8 x²

I due rami di Fratanduono et al. (2021) si sovrappongono tra 200 e 300 GPa; utilizzare il ramo appropriato per il proprio intervallo di pressione.
