2. Borde Raman del diamante

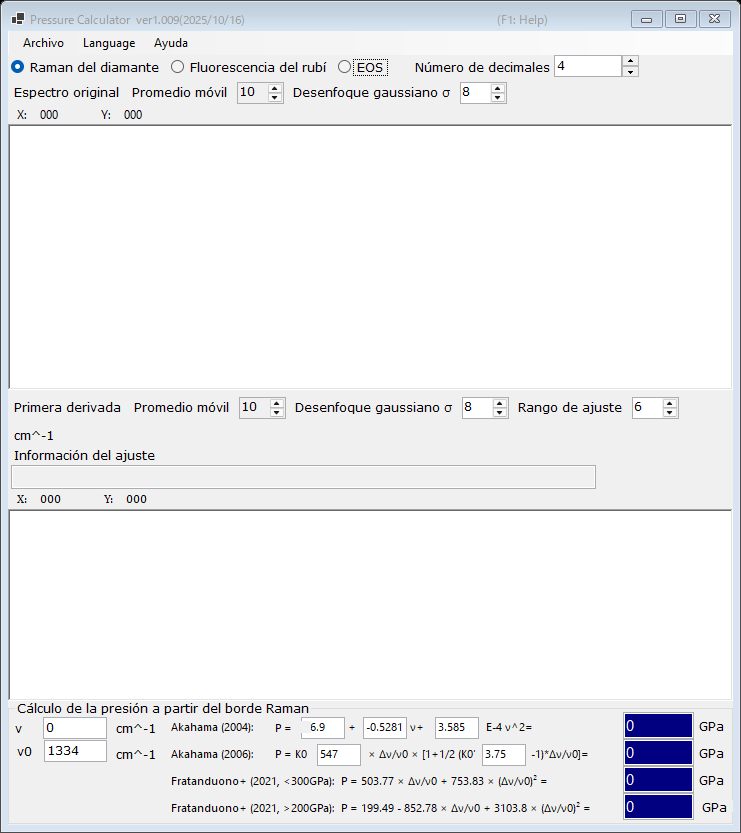

La presión se estima a partir del borde de alta frecuencia de la banda Raman del yunque de diamante, que sigue la tensión normal en la cara del culet. Este sensor resulta muy útil a presiones muy altas, donde la fluorescencia del rubí se vuelve débil. Seleccione Raman del diamante en la parte superior de la ventana principal.

Flujo de trabajo

1. Cargue un espectro Raman del yunque de diamante (véase Espectros y ajuste). El gráfico superior muestra el espectro original (suavizado).
2. El gráfico inferior muestra la Primera derivada del espectro. El borde de alta frecuencia aparece como un mínimo de la derivada; PressureCalculator lo ajusta dentro del Rango de ajuste e indica la posición del borde en el cuadro Información del ajuste.
3. Establezca el número de onda de referencia ν₀ (el borde Raman a presión cero; 1334 cm⁻¹ por defecto) y, si es necesario, edite directamente el borde medido ν.
4. La presión calculada con cada escala se muestra en el grupo Cálculo de la presión a partir del borde Raman (en GPa).

Tanto el espectro original como la derivada pueden suavizarse de forma independiente con un Promedio móvil y un Desenfoque gaussiano σ (véase Espectros y ajuste).

Escalas del borde Raman

Escala	Nota
Akahama (2004)	polinomio en la posición del borde; los coeficientes son editables
Akahama (2006)	P = K₀ x [1 + ½(K₀′ − 1) x], x = Δν/ν₀, con K₀ (547 GPa) y K₀′ (3.75) editables; calibrada hasta el rango multimegabar
Fratanduono et al. (2021, <300 GPa)	P = 503.77 x + 753.83 x²
Fratanduono et al. (2021, >200 GPa)	P = 199.49 − 852.78 x + 3103.8 x²

Las dos ramas de Fratanduono et al. (2021) se solapan entre 200 y 300 GPa; utilice la rama apropiada para su rango de presión.
