2. Borda Raman do diamante

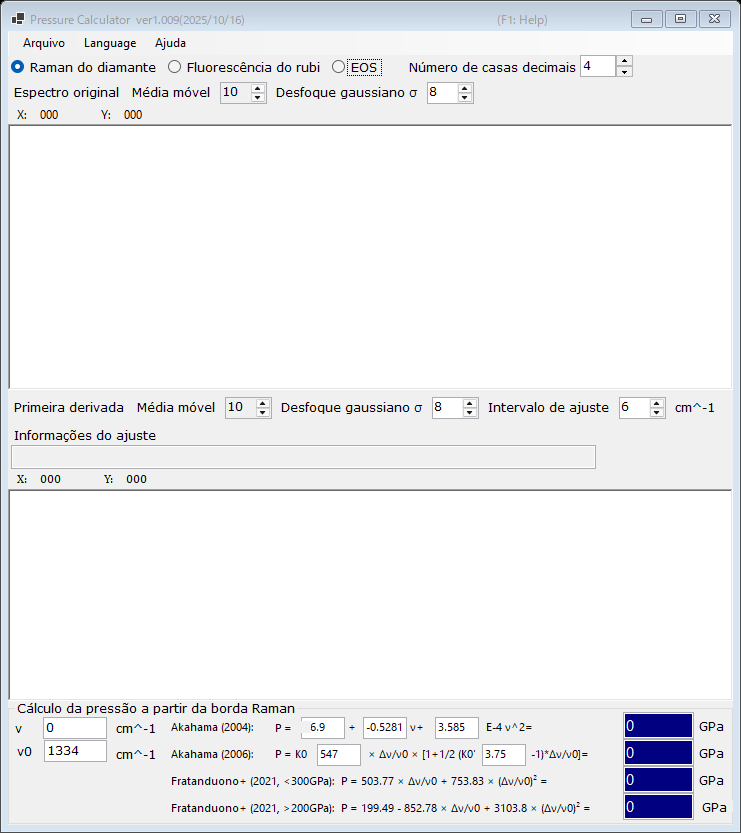

A pressão é estimada a partir da borda de alta frequência da banda Raman da bigorna de diamante, que acompanha a tensão normal na face do culet. Esse medidor é conveniente em pressões muito altas, nas quais a fluorescência do rubi se torna fraca. Selecione Raman do diamante na parte superior da janela principal.

Fluxo de trabalho

1. Carregue um espectro Raman da bigorna de diamante (consulte Espectros e ajuste). O gráfico superior mostra o espectro original (suavizado).
2. O gráfico inferior mostra a Primeira derivada do espectro. A borda de alta frequência aparece como um mínimo da derivada; o PressureCalculator a ajusta dentro do Intervalo de ajuste e informa a posição da borda na caixa Informações do ajuste.
3. Defina o número de onda de referência ν₀ (a borda Raman à pressão zero; 1334 cm⁻¹ por padrão) e, se necessário, edite diretamente a borda medida ν.
4. A pressão calculada com cada escala é exibida no grupo Cálculo da pressão a partir da borda Raman (em GPa).

Tanto o espectro original quanto a derivada podem ser suavizados de forma independente com uma Média móvel e um Desfoque gaussiano σ (consulte Espectros e ajuste).

Escalas da borda Raman

Escala	Observação
Akahama (2004)	polinômio na posição da borda; os coeficientes são editáveis
Akahama (2006)	P = K₀ x [1 + ½(K₀′ − 1) x], x = Δν/ν₀, com K₀ (547 GPa) e K₀′ (3.75) editáveis; calibrada até a faixa de vários megabars
Fratanduono et al. (2021, <300 GPa)	P = 503.77 x + 753.83 x²
Fratanduono et al. (2021, >200 GPa)	P = 199.49 − 852.78 x + 3103.8 x²

Os dois ramos de Fratanduono et al. (2021) se sobrepõem entre 200 e 300 GPa; use o ramo apropriado para a sua faixa de pressão.
