3. Zustandsgleichung (EOS)¶

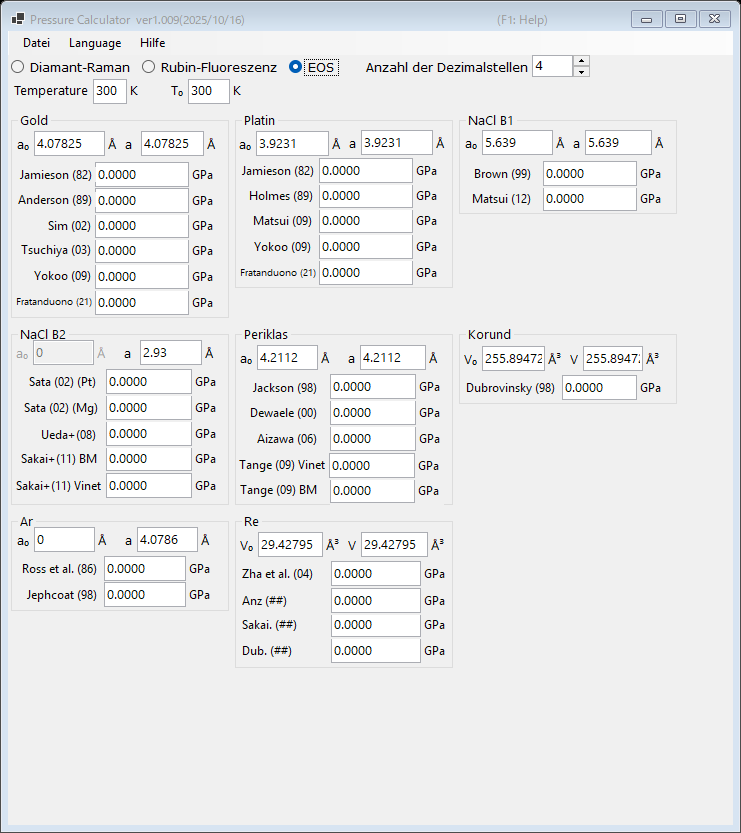

Der Druck wird aus der gemessenen Gitterkonstante (oder dem Elementarzellenvolumen) eines Standardmaterials anhand publizierter Zustandsgleichungen bestimmt. Dies ist die Standardmethode in Röntgenbeugungsexperimenten unter hohem Druck. Wählen Sie oben im Hauptfenster EOS.
Arbeitsablauf¶
- Geben Sie die Messtemperatur Temperature und die Referenztemperatur T₀ ein (in K). Thermische Zustandsgleichungen verwenden diese Werte; Raumtemperatur-Skalen ignorieren die Differenz.
- Geben Sie für jedes Standardmaterial die Gitterkonstante bei Umgebungsbedingungen a₀ (Å) und die gemessene Gitterkonstante a (Å) ein. Für Korund und Rhenium werden stattdessen die Elementarzellenvolumina V₀ und V (ų) eingegeben.
- Der mit jeder publizierten Skala berechnete Druck wird sofort angezeigt (in GPa).
Verfügbare Standards und Skalen¶
| Material | Skalen |
|---|---|
| Gold | Jamieson (1982), Anderson (1989), Sim (2002), Tsuchiya (2003), Yokoo (2009), Fratanduono (2021) |
| Platin | Jamieson (1982), Holmes (1989), Matsui (2009), Yokoo (2009), Fratanduono (2021) |
| NaCl B1 | Brown (1999), Matsui (2012) |
| NaCl B2 | Sata (2002) (Pt/Mg-Druckreferenzen), Ueda+ (2008), Sakai+ (2011) BM/Vinet |
| Periklas (MgO) | Jackson (1998), Dewaele (2000), Aizawa (2006), Tange (2009) Vinet/BM |
| Korund (Al₂O₃) | Dubrovinsky (1998) |
| Ar | Ross et al. (1986), Jephcoat (1998) |
| Re | Zha et al. (2004) und andere |
| Mo | Zhao+ (2000), Huang+ (2016) MGD |
| Pb | Strässle+ (2014) |
Note
Verschiedene Skalen für dasselbe Material können um mehrere Prozent voneinander abweichen, insbesondere bei Drücken im Multimegabar-Bereich. Geben Sie bei der Veröffentlichung von Ergebnissen an, welche Skala verwendet wurde.
