2. Bord Raman du diamant

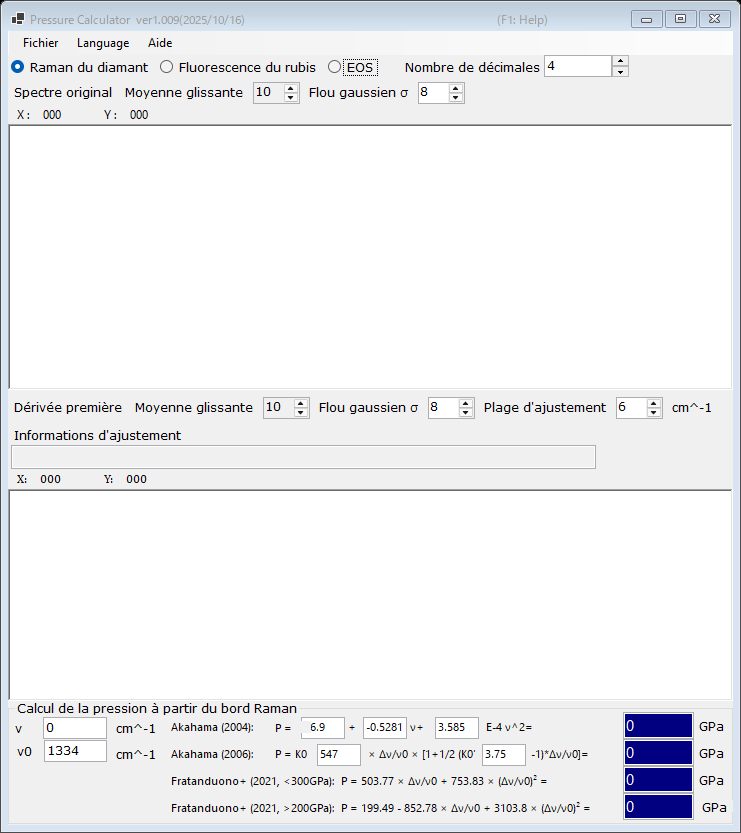

La pression est estimée à partir du bord haute fréquence de la bande Raman de l'enclume en diamant, qui suit la contrainte normale à la face du culet. Cette jauge est commode aux très hautes pressions, là où la fluorescence du rubis devient faible. Sélectionnez Raman du diamant en haut de la fenêtre principale.

Procédure

1. Chargez un spectre Raman de l'enclume en diamant (voir Spectres et ajustement). Le graphique supérieur montre le spectre original (lissé).
2. Le graphique inférieur montre la Dérivée première du spectre. Le bord haute fréquence apparaît comme un minimum de la dérivée ; PressureCalculator l'ajuste à l'intérieur de la Plage d'ajustement et indique la position du bord dans la zone Informations d'ajustement.
3. Définissez le nombre d'onde de référence ν₀ (le bord Raman à pression nulle ; 1334 cm⁻¹ par défaut) et, si nécessaire, modifiez directement le bord mesuré ν.
4. La pression calculée avec chaque échelle est affichée dans le groupe Calcul de la pression à partir du bord Raman (en GPa).

Le spectre original et la dérivée peuvent être lissés indépendamment au moyen d'une Moyenne glissante et d'un Flou gaussien σ (voir Spectres et ajustement).

Échelles du bord Raman

Échelle	Remarque
Akahama (2004)	polynôme en fonction de la position du bord ; les coefficients sont modifiables
Akahama (2006)	P = K₀ x [1 + ½(K₀′ − 1) x], x = Δν/ν₀, avec K₀ (547 GPa) et K₀′ (3.75) modifiables ; étalonnée jusqu'au domaine multimégabar
Fratanduono et al. (2021, <300 GPa)	P = 503.77 x + 753.83 x²
Fratanduono et al. (2021, >200 GPa)	P = 199.49 − 852.78 x + 3103.8 x²

Les deux branches de Fratanduono et al. (2021) se recouvrent entre 200 et 300 GPa ; utilisez la branche adaptée à votre gamme de pression.
