Macro¶

A maior parte das operações do PDIndexer pode ser automatizada com o recurso Macro. As macros são scripts Python escritos em IronPython (uma implementação de Python que roda sobre o .NET), editados e executados em uma janela de editor de macros dedicada. Use-as para automatizar tarefas repetitivas, processar vários arquivos em lote e exportar resultados para arquivos CSV ou de imagem em massa.

Conhecimento básico de Python

As macros aceitam a sintaxe padrão do Python (laços for, if/else, listas, funções etc.) diretamente. Esta página não explica a própria linguagem Python. As funcionalidades específicas do PDIndexer são invocadas por meio do objeto PDI descrito abaixo.

Abrindo o editor de macros¶

Na barra de menus da janela principal, escolha Macro → Editor para abrir a janela do editor de macros (com o título Macro).

As macros criadas e salvas no editor também são listadas por nome no menu Macro, para que você possa executá-las diretamente pelo menu. A lista de macros é salva automaticamente quando o PDIndexer é fechado e restaurada na próxima inicialização.

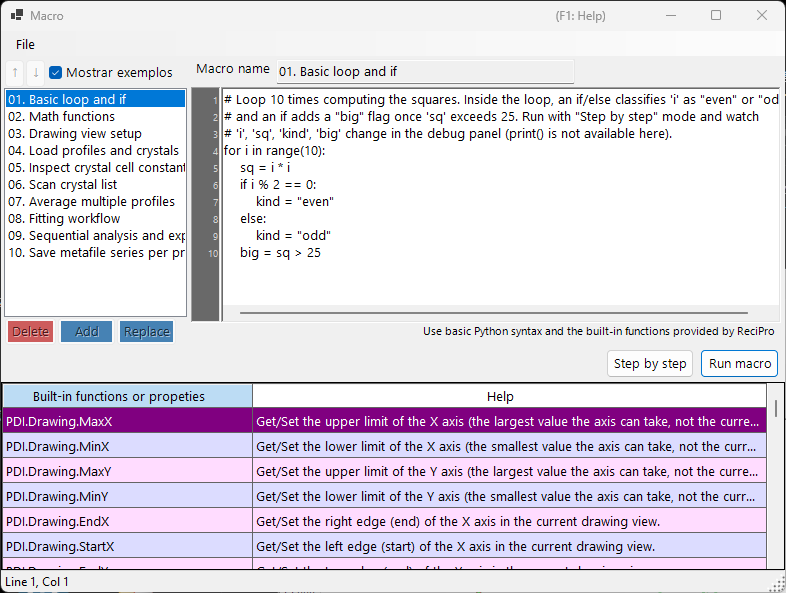

Layout da janela do editor¶

A janela do editor é composta pelas seguintes partes.

Parte	Descrição
Lista de macros (à esquerda)	Uma lista dos nomes das macros salvas. Clique em um item para carregar aquela macro no editor à direita.
Editor de código (centro)	A área onde você digita o script Python. Ele oferece uma calha de números de linha, recuo automático, complemento de entrada (autocompletar) e dicas de ferramenta de funções.
Tabela de referência de funções	Uma tabela com todas as funções disponíveis sob `PDI`. Dê um duplo clique em uma célula para inserir aquele nome de função no código, na posição do cursor.
Painel de depuração (à direita)	Exibe os nomes e valores das variáveis no ponto atual durante a execução passo a passo.
Barra de status	Mostra a posição atual do cursor (`Line` / `Col`).

Botões de operação da lista¶

Use os botões a seguir para editar a lista de macros.

Botão	Ação
`Add`	Adiciona o código atual à lista com o nome digitado na caixa de nome (solicita confirmação para sobrescrever se o nome já existir).
`Replace`	Substitui a macro selecionada na lista pelo código atual.
`Delete`	Remove a macro selecionada da lista.
`↑` / `↓`	Move a macro selecionada para cima ou para baixo dentro da lista.
`Show samples`	Alterna a exibição das macros de exemplo incorporadas (veja abaixo).

Salvando e carregando

As macros podem ser salvas em e carregadas de arquivos .mcr individuais. Arraste e solte um arquivo .mcr sobre a janela do editor para carregar seu conteúdo. Pressionar Ctrl+S após a edição sobrescreve a macro atualmente selecionada.

Executando uma macro¶

Execute a macro usando os botões na parte inferior do editor de código.

Botão	Ação
`Run macro`	Executa a macro normalmente, do início ao fim.
`Step by step`	Executa a macro uma linha por vez. Ele pausa antes de cada linha e mostra os valores atuais das variáveis no painel de depuração à direita.
`Next step (F10)`	Avança para a próxima linha durante a execução passo a passo (a tecla `F10` também funciona).
`Stop`	Aborta a execução. O aborto só tem efeito durante a execução em `Step by step`.

print() não está disponível

O editor de macros não tem um console de saída padrão, portanto a saída de print() não é exibida. Para inspecionar os valores das variáveis, execute a macro no modo Step by step e observe os valores mudarem no painel de depuração.

Macros de exemplo¶

Marcar o botão Show samples exibe as macros de exemplo incorporadas na lista (somente leitura). Os exemplos são mostrados no idioma atual da interface (inglês/japonês). Use-os como referência ao escrever suas próprias macros. Os exemplos incorporados são:

Nome	Conteúdo
01. Basic loop and if	Fundamentos dos laços `for` e de `if`/`else`
02. Math functions	Uso do módulo `math` (`pi`, `sin`, `sqrt`, `exp`, `log` etc.)
03. Drawing view setup	Definição da faixa de visualização com `PDI.Drawing.SetBounds`
04. Load profiles and crystals	`PDI.File.ReadProfiles` / `ReadCrystals`
05. Inspect crystal cell constants	Leitura de constantes de célula, volume e pressão via `PDI.Crystal`
06. Scan crystal list	Percorrendo todo o `PDI.CrystalList`
07. Average multiple profiles	`PDI.ProfileOperator.Average`
08. Fitting workflow	Uma sequência completa de `PDI.Fitting`
09. Sequential analysis and export	Execução de `PDI.Sequential` e exportação de CSV
10. Save metafile series per profile	Salvando um EMF por perfil em lote

O módulo math já está importado

import math é executado automaticamente quando o editor inicia, portanto você pode usar o módulo math diretamente, por exemplo math.sqrt(2), sem uma instrução import explícita.

Referência de funções¶

Todas as funcionalidades específicas do PDIndexer são invocadas por meio das classes sob o objeto raiz PDI. PDI já está disponível no escopo da macro, portanto nenhum import é necessário.

Cada tabela abaixo é transcrita dos atributos [Help] no código-fonte. A mesma lista aparece na tabela de referência de funções dentro da janela do editor e na seção 6 do manual web.

Notação

Na coluna de assinatura, (get/set) indica uma propriedade de leitura/escrita e (get) uma propriedade somente leitura. Um argumento com = value é um argumento padrão e pode ser omitido.

PDI (raiz)¶

Membro	Assinatura	Descrição
`Sleep`	`Sleep(int millisec)`	Pausa a execução da macro pelo número de milissegundos indicado.
`Obj`	`Obj (get/set)`	Obtém/Define objetos passados de outro programa (argumentos entre processos).

PDI.File — Entrada/saída de arquivos¶

Membro	Assinatura	Descrição
`GetDirectoryPath`	`GetDirectoryPath(string filename = "")`	Obtém um caminho de diretório (com barra invertida final). Se `filename` for omitido, uma caixa de diálogo de seleção de pasta é aberta. Caso contrário, a parte do diretório de `filename` é retornada.
`GetFileName`	`GetFileName()`	Abre uma caixa de diálogo de seleção de arquivo e retorna o caminho completo do arquivo escolhido. Retorna uma string vazia se o usuário cancelar.
`GetFileNames`	`GetFileNames()`	Abre uma caixa de diálogo de arquivo com seleção múltipla e retorna os caminhos completos dos arquivos escolhidos. Retorna um array vazio se o usuário cancelar.
`ReadProfiles`	`ReadProfiles(string filename)`	Lê os dados de perfil a partir do arquivo indicado. Se `filename` for omitido (ou não existir), uma caixa de diálogo de seleção de arquivo será aberta.
`SaveProfiles`	`SaveProfiles(string filename)`	Salva os dados de perfil no arquivo indicado. Se `filename` for omitido, uma caixa de diálogo de salvamento será aberta.
`ReadCrystals`	`ReadCrystals(string filename)`	Lê os dados de cristal a partir do arquivo indicado. Se `filename` for omitido (ou não existir), uma caixa de diálogo de seleção de arquivo será aberta.
`SaveCrystals`	`SaveCrystals(string filename)`	Salva os dados de cristal no arquivo indicado. Se `filename` for omitido, uma caixa de diálogo de salvamento será aberta.
`SaveMetafile`	`SaveMetafile(string filename)`	Salva o padrão atual como um Windows Metafile (`.emf`). Se `filename` for omitido, uma caixa de diálogo de salvamento será aberta.
`SaveText`	`SaveText(string text, string filename)`	Salva o conteúdo de texto indicado em um arquivo `.txt`. Se `filename` for omitido, uma caixa de diálogo de salvamento será aberta.

PDI.Drawing — Visualização de desenho¶

Membro	Assinatura	Descrição
`MaxX`	`MaxX (get/set)`	Obtém/Define o limite superior do eixo X (o maior valor que o eixo pode assumir, não a visualização atual).
`MinX`	`MinX (get/set)`	Obtém/Define o limite inferior do eixo X (o menor valor que o eixo pode assumir, não a visualização atual).
`MaxY`	`MaxY (get/set)`	Obtém/Define o limite superior do eixo Y (o maior valor que o eixo pode assumir, não a visualização atual).
`MinY`	`MinY (get/set)`	Obtém/Define o limite inferior do eixo Y (o menor valor que o eixo pode assumir, não a visualização atual).
`EndX`	`EndX (get/set)`	Obtém/Define a borda direita (fim) do eixo X na visualização de desenho atual.
`StartX`	`StartX (get/set)`	Obtém/Define a borda esquerda (início) do eixo X na visualização de desenho atual.
`EndY`	`EndY (get/set)`	Obtém/Define a borda superior (fim) do eixo Y na visualização de desenho atual.
`StartY`	`StartY (get/set)`	Obtém/Define a borda inferior (início) do eixo Y na visualização de desenho atual.
`SetBounds`	`SetBounds(double startX, double endX, double startY, double endY)`	Define a visualização de desenho fornecendo as quatro bordas (StartX, EndX, StartY, EndY).

PDI.Crystal — Cristal selecionado¶

Os parâmetros de rede CellA–CellC estão em \( \mathrm{\AA} \), e CellAlpha–CellGamma estão em graus (deg).

Membro	Assinatura	Descrição
`CellVolume`	`CellVolume (get)`	Obtém o volume da célula (\( \mathrm{\AA}^3 \)) do cristal selecionado. Retorna 0 se nenhum cristal estiver selecionado.
`Pressure`	`Pressure(double volume = 0)`	Obtém a pressão (GPa) do cristal selecionado, calculada a partir de sua EOS. Se `volume` for 0 (padrão), o volume de célula atual é usado.
`Name`	`Name (get/set)`	Obtém/Define o nome do cristal selecionado.
`CellA`	`CellA (get/set)`	Obtém/Define o parâmetro de rede a (\( \mathrm{\AA} \)) do cristal selecionado.
`CellB`	`CellB (get/set)`	Obtém/Define o parâmetro de rede b (\( \mathrm{\AA} \)) do cristal selecionado.
`CellC`	`CellC (get/set)`	Obtém/Define o parâmetro de rede c (\( \mathrm{\AA} \)) do cristal selecionado.
`CellAlpha`	`CellAlpha (get/set)`	Obtém/Define o parâmetro de rede alfa (deg) do cristal selecionado.
`CellBeta`	`CellBeta (get/set)`	Obtém/Define o parâmetro de rede beta (deg) do cristal selecionado.
`CellGamma`	`CellGamma (get/set)`	Obtém/Define o parâmetro de rede gama (deg) do cristal selecionado.

PDI.CrystalList — Lista de cristais¶

Membro	Assinatura	Descrição
`Open`	`Open()`	Abre a janela 'Crystal List'.
`Close`	`Close()`	Fecha a janela 'Crystal List'.
`Count`	`Count (get)`	Obtém o número total de cristais na lista.
`SelectedName`	`SelectedName (get)`	Obtém o nome do cristal atualmente selecionado. Retorna uma string vazia se nenhum cristal estiver selecionado.
`SelectedIndex`	`SelectedIndex (get/set)`	Obtém/Define o índice do cristal atualmente selecionado.
`Select`	`Select(int index)`	Seleciona o cristal no índice indicado.
`Check`	`Check(int index = -1, bool state = true)`	Marca ou desmarca o cristal no índice indicado. Se `index` for -1, o cristal atualmente selecionado é o alvo.
`Uncheck`	`Uncheck(int index = -1)`	Desmarca o cristal no índice indicado. Se `index` for -1, o cristal atualmente selecionado será desmarcado.
`GetCellVolume`	`GetCellVolume (get)`	Obtém o volume da célula (\( \mathrm{\AA}^3 \)) do cristal selecionado. Igual a `PDI.Crystal.CellVolume`; mantido por compatibilidade retroativa.

PDI.Profile — Perfil selecionado¶

Membro	Assinatura	Descrição
`Comment`	`Comment (get/set)`	Obtém/Define o texto de comentário do perfil atualmente selecionado.
`Name`	`Name (get/set)`	Obtém/Define o nome de exibição do perfil atualmente selecionado.

PDI.ProfileOperator — Aritmética de perfis¶

Cada perfil é especificado pelo seu índice na lista. output é o nome dado ao perfil resultante.

Membro	Assinatura	Descrição
`Average`	`Average(int[] indices, string output)`	Calcula a média dos perfis cujos índices estão listados em `indices` (por exemplo, `[1,3,5,9]`). `output` é o nome dado ao perfil resultante.
`AddTwoProfiles`	`AddTwoProfiles(int index1, int index2, string output)`	Calcula profile1 + profile2. Cada perfil é especificado pelo seu índice. `output` é o nome dado ao perfil resultante.
`SubtractTwoProfiles`	`SubtractTwoProfiles(int index1, int index2, string output)`	Calcula profile1 − profile2. Cada perfil é especificado pelo seu índice. `output` é o nome dado ao perfil resultante.
`MultiplyTwoProfiles`	`MultiplyTwoProfiles(int index1, int index2, string output)`	Calcula profile1 × profile2. Cada perfil é especificado pelo seu índice. `output` é o nome dado ao perfil resultante.
`DivideTwoProfiles`	`DivideTwoProfiles(int index1, int index2, string output)`	Calcula profile1 ÷ profile2. Cada perfil é especificado pelo seu índice. `output` é o nome dado ao perfil resultante.

PDI.ProfileList — Lista de perfis¶

Membro	Assinatura	Descrição
`Open`	`Open()`	Abre a janela 'Profile List'.
`Close`	`Close()`	Fecha a janela 'Profile List'.
`DeleteAll`	`DeleteAll()`	Exclui todos os perfis da lista (sem caixa de diálogo de confirmação).
`Delete`	`Delete(int index)`	Exclui o perfil no índice indicado.
`Count`	`Count (get)`	Obtém o número total de perfis na lista.
`SelectedName`	`SelectedName (get)`	Obtém o nome do perfil atualmente selecionado. Retorna uma string vazia se nenhum perfil estiver selecionado.
`SelectedIndex`	`SelectedIndex (get/set)`	Obtém/Define o índice do perfil atualmente selecionado.
`Select`	`Select(int index)`	Seleciona o perfil no índice indicado.
`Check`	`Check(int index = -1, bool state = true)`	Marca ou desmarca o perfil no índice indicado. Se `index` for -1, o perfil atualmente selecionado é o alvo.
`Uncheck`	`Uncheck(int index = -1)`	Desmarca o perfil no índice indicado. Se `index` for -1, o perfil atualmente selecionado será desmarcado.
`CheckAll`	`CheckAll()`	Marca todos os perfis da lista.
`UncheckAll`	`UncheckAll()`	Desmarca todos os perfis da lista.

PDI.Fitting — Ajuste de picos¶

Opera a janela Ajuste de picos de difração.

Membro	Assinatura	Descrição
`Open`	`Open()`	Abre a janela 'Fitting peaks'.
`Close`	`Close()`	Fecha a janela 'Fitting peaks'.
`Apply`	`Apply()`	Aplica os parâmetros de rede otimizados ao cristal selecionado (equivalente a clicar no botão `Confirm` na janela de ajuste).
`Check`	`Check(int index = -1, bool state = true)`	Marca ou desmarca o plano de rede no índice indicado. Se `index` for -1, o plano atualmente selecionado é o alvo.
`Uncheck`	`Uncheck(int index = -1)`	Desmarca o plano de rede no índice indicado. Se `index` for -1, o plano atualmente selecionado será desmarcado.
`Select`	`Select(int index)`	Seleciona o plano de rede no índice indicado.
`SelectedIndex`	`SelectedIndex (get/set)`	Obtém/Define o índice do plano de rede atualmente selecionado.
`Range`	`Range(double range)`	Define a faixa de busca de picos para o plano de rede atualmente selecionado (na mesma unidade do eixo X).

PDI.Sequential — Análise sequencial¶

Opera a janela Análise sequencial. Os getters de CSV retornam os resultados da análise sequencial mais recente como uma string CSV.

Membro	Assinatura	Descrição
`Directory`	`Directory (get/set)`	Obtém/Define o caminho completo do diretório onde os resultados da análise sequencial são salvos.
`Open`	`Open()`	Abre a janela 'Sequential Analysis'.
`Close`	`Close()`	Fecha a janela 'Sequential Analysis'.
`Execute`	`Execute()`	Executa a análise sequencial em todos os perfis marcados.
`GetCSV_2theta`	`GetCSV_2theta()`	Obtém os resultados de 2-teta da análise sequencial mais recente como uma string CSV.
`GetCSV_D`	`GetCSV_D()`	Obtém os resultados de espaçamento d da análise sequencial mais recente como uma string CSV.
`GetCSV_FWHM`	`GetCSV_FWHM()`	Obtém os resultados de FWHM da análise sequencial mais recente como uma string CSV.
`GetCSV_Intensity`	`GetCSV_Intensity()`	Obtém os resultados de intensidade de pico da análise sequencial mais recente como uma string CSV.
`GetCSV_CellConstants`	`GetCSV_CellConstants()`	Obtém os resultados de parâmetros de rede da análise sequencial mais recente como uma string CSV.
`GetCSV_Pressure`	`GetCSV_Pressure()`	Obtém os resultados de pressão da análise sequencial mais recente como uma string CSV.
`GetCSV_Singh`	`GetCSV_Singh()`	Obtém os resultados da equação de Singh da análise sequencial mais recente como uma string CSV.
`AutoSave2theta`	`AutoSave2theta (get/set)`	Obtém/Define se os resultados de 2-teta são salvos automaticamente após cada execução da análise sequencial.
`AutoSaveDspacing`	`AutoSaveDspacing (get/set)`	Obtém/Define se os resultados de espaçamento d são salvos automaticamente após cada execução da análise sequencial.
`AutoSaveFWHM`	`AutoSaveFWHM (get/set)`	Obtém/Define se os resultados de FWHM são salvos automaticamente após cada execução da análise sequencial.
`AutoSaveIntensity`	`AutoSaveIntensity (get/set)`	Obtém/Define se os resultados de intensidade de pico são salvos automaticamente após cada execução da análise sequencial.
`AutoSaveCellConstants`	`AutoSaveCellConstants (get/set)`	Obtém/Define se os resultados de parâmetros de rede são salvos automaticamente após cada execução da análise sequencial.
`AutoSavePressure`	`AutoSavePressure (get/set)`	Obtém/Define se os resultados de pressão são salvos automaticamente após cada execução da análise sequencial.
`AutoSaveSingh`	`AutoSaveSingh (get/set)`	Obtém/Define se os resultados da equação de Singh são salvos automaticamente após cada execução da análise sequencial.

Exemplo de macro¶

Como um dos exemplos incorporados, aqui está uma macro que executa a análise sequencial e salva os resultados em CSV.

# Check all profiles, run sequential analysis, then obtain 2-theta / d-spacing /
# cell-constant / pressure results as CSV strings and save each to a file.
PDI.ProfileList.CheckAll()
PDI.Sequential.Open()
PDI.Sequential.Execute()
dir_path = PDI.File.GetDirectoryPath()
PDI.File.SaveText(PDI.Sequential.GetCSV_2theta(),        dir_path + "seq_2theta.csv")
PDI.File.SaveText(PDI.Sequential.GetCSV_D(),             dir_path + "seq_d.csv")
PDI.File.SaveText(PDI.Sequential.GetCSV_CellConstants(), dir_path + "seq_cell.csv")
PDI.File.SaveText(PDI.Sequential.GetCSV_Pressure(),      dir_path + "seq_pressure.csv")

Você pode navegar pelos outros exemplos usando o botão Show samples no editor.
