Parâmetros do perfil¶

Ao clicar no ícone Profile parameter na janela principal, esta subjanela é aberta. Aqui você faz ajustes detalhados nos perfis carregados e aplica diversos processamentos numéricos.

O lado esquerdo da janela contém a Lista de verificação de perfis, e o lado direito é dividido em três páginas em abas — Processamento de perfil, Configuração de eixo e Operador de perfil. Cada etapa de processamento pode ser ativada/desativada com uma caixa de seleção e é aplicada em ordem, de cima para baixo.

Note

As configurações feitas nesta janela são refletidas nos perfis da janela principal em tempo real. Para configurações do lado do cristal, como a unidade do eixo horizontal e os rótulos de índice das linhas de difração, consulte Crystal Parameter.

Lista de verificação de perfis¶

A lista no lado esquerdo da janela mostra as mesmas informações que a Lista de verificação de perfis na janela principal. Selecionar um perfil na lista o torna o alvo do processamento e das configurações no lado direito da janela.

Item	Descrição
`↑` `↓` (botões de seta para cima/baixo)	Alteram a ordem dos perfis na lista.
`Delete`	Exclui o perfil selecionado.
`Delete all`	Exclui todos os perfis.

Na área Basic property abaixo da lista, você edita os atributos básicos do perfil selecionado.

Item	Descrição
`Line Color`	Clique para alterar a cor de desenho do perfil selecionado.
`Line Width`	Define a espessura da linha do perfil (`pt`).
`Profile Name`	Define o nome do perfil.
`Comment`	Um campo de comentário de formato livre.

Processamento de perfil¶

Na aba Profile processing você aplica diversos processamentos numéricos ao perfil selecionado. As etapas 1–7 podem ser habilitadas de forma independente com uma caixa de seleção, e as habilitadas são aplicadas em ordem numérica.

1. Deslocamento de 2θ¶

1. 2θ offeset (for angle-dispersive diffractmetry) corrige o ângulo de dados dispersivos em ângulo. A expressão de correção é uma função quadrática de \( \tan\theta \).

\[ \Delta(2\theta) = a_0 + a_1 \tan\theta + a_2 \tan^2\theta \]

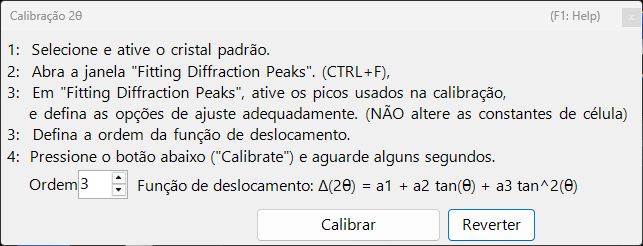

Se o perfil contiver um padrão interno (uma amostra com parâmetros de rede conhecidos), pressione o botão Calibration using an internal standard e siga as mensagens; os coeficientes da função quadrática são então determinados automaticamente. Na caixa de diálogo de calibração, as posições de pico observadas são correspondidas às posições de pico teóricas do padrão, e os coeficientes são ajustados.

O botão Reset reinicia os coeficientes de deslocamento que você definiu.

Tip

Padrões internos são comumente materiais com parâmetros de rede determinados com precisão, como Si ou LaB₆. Após a calibração, os valores de 2θ corrigidos são usados diretamente em toda a análise subsequente.

2. Máscara e interpolação¶

2. Mask and Interpolation mascara um intervalo angular especificado (ou intervalo de energia) e interpola o perfil usando as intensidades fora do intervalo mascarado.

Item	Descrição
`Set Masking range`	Especifica o intervalo do eixo horizontal a mascarar.
`Point No.`	Especifica o número de pontos de extremidade (de cada lado) usados para interpolação.
`Polynomial order`	Especifica a ordem do polinômio usado para interpolação.
`Save Masking Ranges` / `Read Masking Ranges`	Salva os intervalos de mascaramento configurados em um arquivo, ou os lê de volta.
`Delete` / `Delete all`	Exclui um intervalo de mascaramento individual, ou todos eles.

3. Suavização¶

3. Smoothing aplica suavização ao perfil selecionado. O algoritmo de suavização é o método Savitzky-Golay.

Neste método, para cada posição \(x\) de interesse, um ajuste por mínimos quadrados com um polinômio de grau Order é realizado sobre os dados dentro de \(\pm\) Point No. desse ponto, e o valor da função resultante \(F(x)\) é adotado como a nova intensidade nessa posição \(x\).

Note

Quando Order \(= 1\), a suavização de Savitzky–Golay é equivalente a uma simples média móvel. Aumentar Order preserva melhor as formas dos picos, enquanto aumentar Point No. intensifica a suavização.

4. Filtro passa-banda¶

4. Bandpass filter usa uma transformada de Fourier (FFT) para cortar componentes acima ou abaixo de frequências especificadas.

Item	Descrição
`Cut high-freq. over`	Remove componentes com frequência mais alta que o valor especificado (reduz o ruído de alta frequência).
`Cut low-freq. under`	Remove componentes com frequência mais baixa que o valor especificado (remove um fundo que varia lentamente).

5. Remover Kα2¶

5. Remove Kα2 (if Kα1 is used as X-ray source): se o perfil selecionado foi medido com raios X nos quais Kα1 e Kα2 não estão separados, e foi carregado especificando Kα1, marcar esta opção remove a intensidade de difração originada por Kα2.

Warning

Este processamento só é eficaz quando Kα1 é selecionado como fonte de raios X. Verifique e configure a unidade do eixo horizontal e o tipo de radiação na aba Configuração de eixo.

6. Fundo¶

6. Background subtrai o fundo do perfil. Há dois métodos.

B-Spline curve¶

Pressionar Auto Detect calcula e subtrai o fundo automaticamente. Com Point No. você define o número máximo de pontos de controle de fundo a procurar automaticamente.

Você também pode alterar os pontos de controle manualmente. Arraste com o mouse os pontos de controle redondos desenhados na janela principal para criar uma curva apropriada.

Reference¶

Você pode especificar outro perfil como o fundo do perfil selecionado. Marcar Show background profile exibe o perfil que está sendo usado como fundo.

Note

A subtração de fundo (etapa 6) é excluída da aplicação em massa realizada pelo botão Apply for all profiles descrito abaixo.

7. Normalizar intensidade¶

7. Normarize intensity normaliza o perfil de modo que a Average ou o Maximum sobre um intervalo especificado do eixo horizontal se torne uma intensidade especificada.

Item	Descrição
`Average` / `Maximum`	Escolha se a média ou o máximo dentro do intervalo é usado como referência.
`intensity between`	Especifica o intervalo alvo do eixo horizontal.
`to`	Especifica o valor de intensidade alvo após a normalização.

Botão Apply for all profiles¶

O botão Apply for all profiles (without background setting) aplica as configurações das etapas 1–7, excluindo 6. Background, a todos os perfis de uma só vez.

Configuração de eixo¶

Na aba Axis setting você altera a unidade do eixo horizontal, o tipo de radiação (feixe incidente) e a energia do feixe incidente do perfil selecionado.

Item	Descrição
`Horizontal axis setting`	Altera a unidade atual do eixo horizontal (`horizontal unit`). Com `Shift` você também pode deslocar todo o eixo horizontal.
`Exposure Time`	Define o tempo de exposição (`sec.`) usado no modo CPS (`(for CPS mode)`).
`Vertical axis setting`	Configurações relacionadas ao eixo vertical.

Note

A configuração de eixo aqui altera as informações físicas que o próprio perfil mantém (unidade, tipo de radiação, energia). Diferentemente da transformação de eixo apenas para exibição na janela principal, ela afeta como os próprios dados são interpretados. Como o tipo de radiação e a energia influenciam diretamente o cálculo das posições das linhas de difração, defina os valores corretos.

Operador de perfil¶

Na aba Profile Operator você realiza a média de múltiplos perfis e operações aritméticas entre perfis.

Após especificar os perfis alvo do cálculo e a operação que deseja realizar, pressione o botão Calculate; o resultado é adicionado como um novo perfil.

Modo	Descrição
`Average`	Faz a média de múltiplos perfis.
`Profile and value`	Opera entre um perfil e um valor escalar.
`Two profiles`	Realiza uma operação aritmética (como adição) entre dois perfis.

Com Output name of the profile você pode especificar o nome do perfil gerado (o padrão é Result #01).

Tip

Isso pode ser usado, por exemplo, para fazer a média de várias medições e melhorar a razão S/N, ou para tomar a diferença de dois perfis a fim de extrair a mudança entre eles.
