プロパティウィンドウ¶

プロパティウィンドウでは、線源・検出器条件・一次元化の各種条件を設定します。各タブはメインウィンドウの Property メニューから直接開くこともできます。

日本語環境では各タブ・コントロールはおおむね日本語化されています（"Background Option" タブなど一部は英語のまま）。以下の見出しは英語タブ名と日本語名を併記し、本文では各タブの設定項目を説明します。

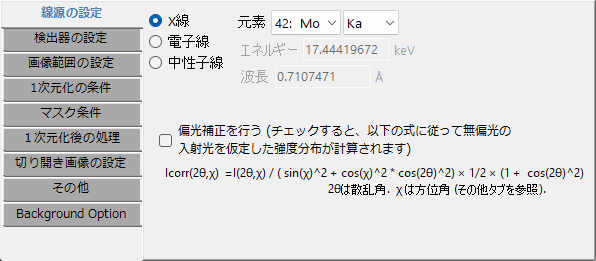

Wave source（線源の設定）¶

入射線の種類と波長を設定します。線源は X 線・電子線・中性子線から選べます。X 線では元素と遷移（K 線、L 線など）を選ぶと波長が自動入力され、放射光では波長を直接入力します。電子線・中性子線ではエネルギーまたは波長を入力します（電子線は相対論補正済み）。

Correct linear polarization: 直線偏光の強度を無偏光相当へ補正します（放射光向け）。補正式は次のとおりで、方位角 χ（Miscellaneous タブで定義）と散乱角 2θ に依存します。

\[ I_\text{corr}(2\theta,\chi) = \frac{I(2\theta,\chi)}{\sin^2\chi + \cos^2\chi\,\cos^2 2\theta} \times \frac{1}{2}\left(1 + \cos^2 2\theta\right) \]

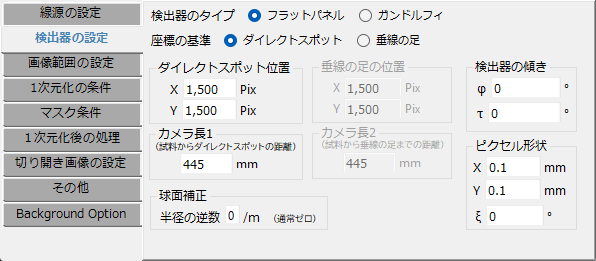

検出器の幾何条件を設定します。旧マニュアルの "IP Condition" に相当し、座標系と検出器形状の選択が加わっています。

Coordinates（座標基準）: Direct spot（ダイレクトスポット基準）／ Foot（垂線の足基準）。
Detector type（検出器形状）: Flat panel（平面検出器）／ Gandolfi（ガンドルフィ）。
Direct spot position と Camera Length 1: ダイレクトスポット位置 (X, Y pix) と、試料からダイレクトスポットまでの距離 (mm)。
Foot position と Camera Length 2: Foot モードのときの垂線の足の位置と、試料から足までの距離。
Pixel Shape: 画素サイズ X, Y (mm) と ξ（Ksi、平行四辺形の歪み角）。
Gandolfi Radius: Gandolfi 形状選択時の半径。
Spherical correction: 球面補正（通常は 0）。
Tilt: IP の傾き φ（Phi）・τ（Tau）。

傾き φ・τ・画素 ξ の定義は概要を参照してください。

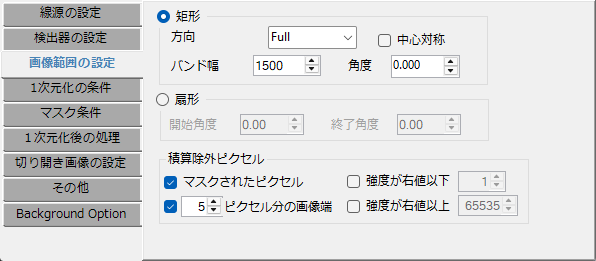

一次元化の対象とする画像領域を指定します。

Rectangle（矩形）: Direction で方向（Full / Top / Bottom / Left / Right / Vertical / Horizontal / Free）を選び、Band Width（帯幅）や Angle（Free 時の角度）、Both Side を設定します。
Sector（扇形）: Start Angle / End Angle で角度範囲を指定します。
Exceptional pixels（積算除外ピクセル）: Masked Spots（マスクしたスポット）、Under intensity of / Over intensity of（強度の下限・上限）、端から指定ピクセル数 (pixels from edges) を除外します。

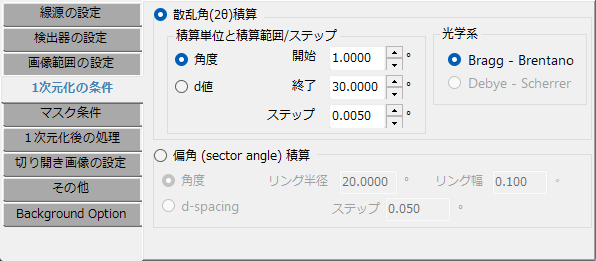

一次元化の方式と刻みを設定します。

Concentric integration（同心円積分・散乱角分散）: 横軸の単位を Angle（2θ, °）／ Length（mm）／ d-spacing（Å）から選び、Start / End / Step を指定します。Output pattern は Bragg - Brentano または Debye - Scherrer を選べます。
Radial integration (cake pattern)（円周方向積分）: リング状領域を円周方向に分割して解析します。横軸を Angle / d-spacing から選び、Donut radius（中心半径）・Donut width（環の幅）・Sector angle step（掃引ステップ）を指定します。

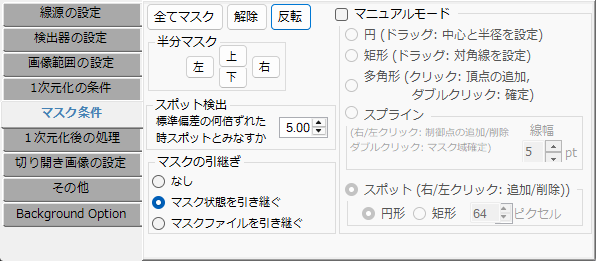

マスクと中心・スポット検出の条件を設定します（旧マニュアルの "Find Center & Spots" を拡張）。

Half mask: 画像の上下左右半分を素早くマスクするボタン（Top / Bottom / Left / Right）。
Manual mask mode: メイン画像上での対話的マスクを有効にします。形状は Circle（ドラッグで中心と半径）／ Polygon（クリックで頂点追加）／ Rectangle（対角ドラッグ）／ Spline curve（曲線）／ Spot（左右クリックでスポット追加・削除）。
Takeover（引き継ぎ）: 画像読込時のマスクの扱い（None / Take over the current mask state / Take over the mask file）。
Find Spots の Deviation: スポット検出の統計しきい値。
Find Center: 中心検出の探索範囲など。

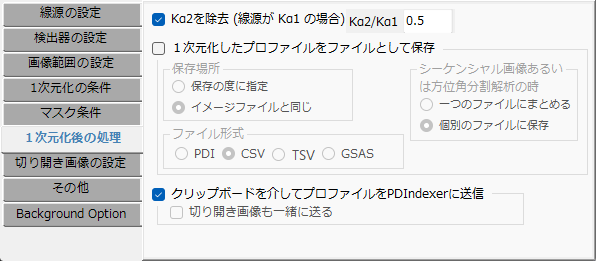

一次元化後の保存と送信を設定します。

Save File: 保存先を「画像と同じディレクトリ」または「毎回選択」から選び、形式を PDI / CSV / TSV / GSAS から選びます。
Send PDIndexer: クリップボード経由で、起動中の PDIndexer へプロファイルを送信します。

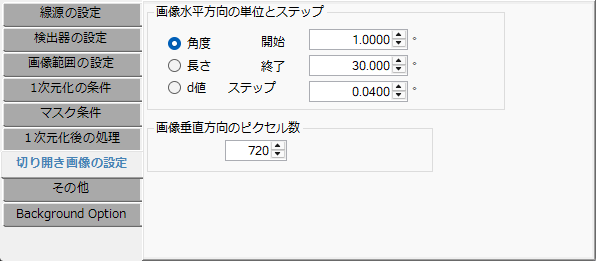

切り開き（Unroll）展開画像のパラメータを設定します。

横方向: 単位（Angle / Length / d-spacing）と Start / End / Step。出力画像の幅 ≈ (End − Start) / Step。
縦方向: 方位角ステップ（°/pixel）。出力画像の高さ ≈ 360 / step。

切り開きは、ダイレクトスポットを中心とする極座標の回折像を、直交座標（角度・距離）の画像へ展開します。

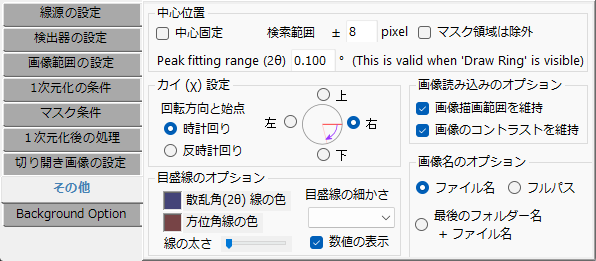

表示や座標の細かな設定をまとめたタブです。

画像名の表示: ファイル名のみ / 親フォルダ＋ファイル名 / フルパス。
コントラスト・強度範囲の保持: 画像読込時に表示設定を引き継ぐかどうか。
方位角 χ（Chi）の向き: 基準位置（Top / Bottom / Left / Right）と回転方向（Clockwise / Counterclockwise）。χ は偏光補正や円周方向積分で参照されます。
目盛線: 色・太さ・分割数・ラベル表示。
Find Center: 探索範囲、ピークフィッティング範囲、中心固定、マスクピクセルの除外。

バックグラウンド画像による補正を設定します。

バックグラウンド画像: 現在表示している画像をバックグラウンドに設定（Set the current image as background）、または消去（Clear）します。
係数: バックグラウンド画像に掛ける係数。
端のマスク: 補正時に端へ追加するマスク量（px）。

フラットフィールド補正や空気散乱の除去などに用います。
