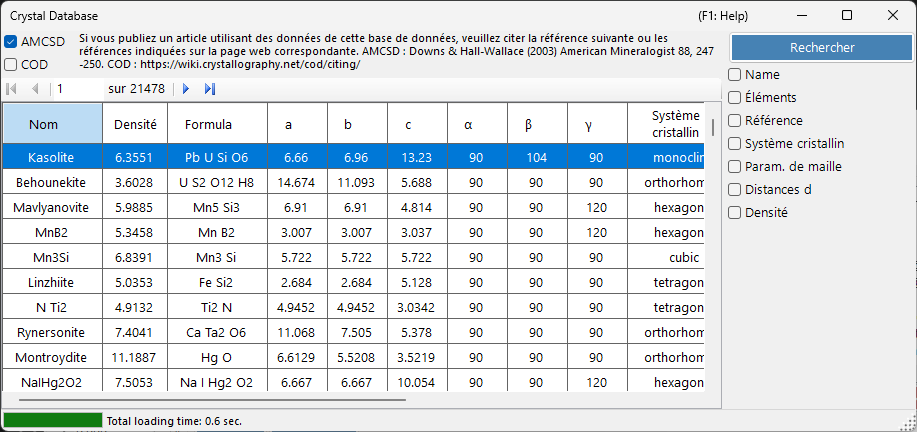

Base de données de cristaux¶
La Base de données de cristaux offre des fonctions pour rechercher et importer des structures cristallines à partir de deux sources, sélectionnables au moyen des cases à cocher AMCSD et COD :
- AMCSD : la American Mineralogist Crystal Structure Database fournie avec le logiciel (plus de 20 000 structures).
- COD : la Crystallography Open Database. Comme le fichier est volumineux, il n'est pas fourni avec le programme d'installation ; le fichier de la base de données est téléchargé automatiquement lors de la première utilisation. Lorsque le fichier est mis à jour sur le serveur, il vous est demandé de le télécharger à nouveau.
Veuillez citer les références suivantes lorsque vous utilisez ces bases de données.
Lors de l'utilisation de AMCSD :
Downs, R.T. and Hall-Wallace, M. (2003) The American Mineralogist Crystal Structure Database. American Mineralogist 88, 247-250.
Lors de l'utilisation de COD :
Gražulis, S. et al. (2009) Crystallography Open Database – an open-access collection of crystal structures. Journal of Applied Crystallography 42, 726-729.
Gražulis, S. et al. (2012) Crystallography Open Database (COD): an open-access collection of crystal structures and platform for world-wide collaboration. Nucleic Acids Research 40, D420-D427.
Raccourcis clavier et souris¶
Cette fenêtre n'a pas de combinaisons avec des touches de modification ; elle se pilote par des clics ordinaires. Les seules entrées non évidentes sont :
| Raccourci | Action |
|---|---|
| F1 | Ouvrir cette page du manuel en ligne |
| ENTER dans n'importe quel champ de recherche | Lancer la recherche dans la base de données (équivaut au bouton Search) |
| Cliquer sur une ligne du tableau des résultats | Charger ce cristal dans la fenêtre principale |
| Cliquer sur un élément dans la fenêtre contextuelle Periodic table | Faire défiler son filtre : ignore → must include → must exclude |
→ Voir 21. Raccourcis clavier et souris pour un aperçu de chaque fenêtre.

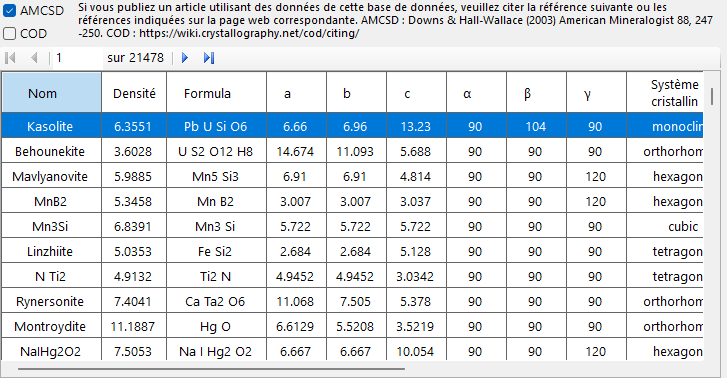

Tableau¶
Affiche les cristaux correspondant aux critères de recherche. Sélectionnez un cristal pour le transférer vers les Informations sur le cristal de la fenêtre principale. Appuyez sur Add ou Replace pour l'ajouter à la Liste des cristaux.
Options de recherche¶
Saisissez ci-dessous les critères de recherche et appuyez sur le bouton Search ou sur la touche Enter.
| Critère | Description |
|---|---|
| Name | Nom du cristal |
| Element | Sélecteur du tableau périodique (peut/doit/ne doit pas contenir) |
| Reference | Titre, revue, auteur |
| Crystal system | Sélectionner le système cristallin |
| Cell Param | Constantes du réseau et erreur |
| d-spacing | Valeurs d de la réflexion la plus forte et erreur |
| Density | Densité et erreur |
Name¶
Correspondance en texte libre avec le nom du cristal. Les correspondances partielles sont autorisées.
Element¶
Appuyez sur le bouton Periodic Table pour ouvrir le sélecteur d'éléments. Chaque bouton d'élément parcourt trois états :
- May or may not include (par défaut – gris)
- Must include (vert)
- Must exclude (rouge)
Les trois boutons en haut de la fenêtre réinitialisent chaque élément à l'un des trois états en un seul clic.
Reference¶
Correspondance en texte libre avec les métadonnées de la publication : titre de l'article, nom de la revue et liste des auteurs.
Crystal system¶
Restreint la recherche à un système cristallin spécifique (Cubic, Tetragonal, Orthorhombic, Hexagonal, Trigonal, Monoclinic, Triclinic).
Recherche par paramètres de maille¶
Saisissez les constantes du réseau cibles a, b, c, α, β, γ et les erreurs acceptables. Les champs vides sont traités comme des caractères génériques.
d-spacing¶
Saisissez la d-spacing de la réflexion la plus forte (ou de plusieurs réflexions fortes) et une erreur acceptable. Utile lorsque seules les positions des pics de diffraction sont connues à partir d'une expérience.
Density¶
Filtre par masse volumique (g/cm³) à l'intérieur d'une bande d'erreur acceptable.
