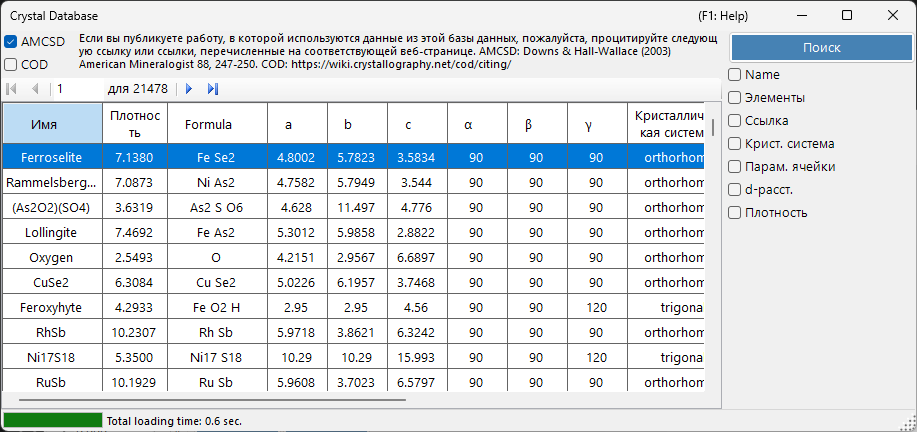

База данных кристаллов¶
База данных кристаллов предоставляет функции для поиска и импорта кристаллических структур из двух источников, выбираемых с помощью флажков AMCSD и COD:
- AMCSD : встроенная American Mineralogist Crystal Structure Database (более 20 000 структур).
- COD : Crystallography Open Database. Поскольку файл большой, он не входит в комплект установщика; файл базы данных автоматически загружается при первом использовании. Когда файл обновляется на сервере, вам предлагается загрузить его снова.
При использовании этих баз данных, пожалуйста, цитируйте следующие источники.
При использовании AMCSD:
Downs, R.T. and Hall-Wallace, M. (2003) The American Mineralogist Crystal Structure Database. American Mineralogist 88, 247-250.
При использовании COD:
Gražulis, S. et al. (2009) Crystallography Open Database – an open-access collection of crystal structures. Journal of Applied Crystallography 42, 726-729.
Gražulis, S. et al. (2012) Crystallography Open Database (COD): an open-access collection of crystal structures and platform for world-wide collaboration. Nucleic Acids Research 40, D420-D427.
Сочетания клавиш и мыши¶
В этом окне нет комбинаций с клавишами-модификаторами; оно управляется обычными щелчками. Единственные неочевидные действия:
| Сочетание | Действие |
|---|---|
| F1 | Открыть эту страницу онлайн-руководства |
| ENTER в любом поле поиска | Выполнить поиск по базе данных (то же, что кнопка Поиск) |
| Щелчок по строке в таблице результатов | Загрузить этот кристалл в главное окно |
| Щелчок по элементу во всплывающем окне Periodic table | Переключить его фильтр: ignore → must include → must exclude |
→ См. 21. Сочетания клавиш и мыши для обзора каждого окна.

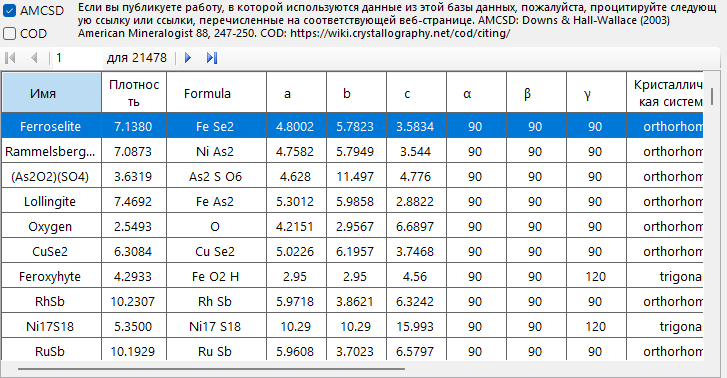

Таблица¶
Отображает кристаллы, соответствующие критериям поиска. Выберите кристалл, чтобы передать его в Сведения о кристалле главного окна. Нажмите Добавить или Заменить, чтобы добавить его в Список кристаллов.
Параметры поиска¶
Введите критерии поиска ниже и нажмите кнопку Поиск или клавишу Enter.
| Критерий | Описание |
|---|---|
| Name | Название кристалла |
| Элементы | Выбор по периодической таблице (может/должен/не должен содержать) |
| Ссылка | Заголовок, журнал, автор |
| Крист. система | Выбор кристаллической системы |
| Парам. ячейки | Постоянные решётки и погрешность |
| d-расст. | Значения d сильнейшего рефлекса и погрешность |
| Плотность | Плотность и погрешность |
Name¶
Поиск свободного текста по названию кристалла. Допускаются частичные совпадения.
Элементы¶
Нажмите кнопку Таблица Менделеева, чтобы открыть выбор элементов. Каждая кнопка элемента переключается между тремя состояниями:
- May or may not include (по умолчанию — серый)
- Must include (зелёный)
- Must exclude (красный)
Три кнопки вверху окна сбрасывают каждый элемент в одно из трёх состояний одним щелчком.
Ссылка¶
Поиск свободного текста по метаданным публикации: заголовок статьи, название журнала и список авторов.
Крист. система¶
Ограничивает поиск конкретной кристаллической системой (Cubic, Tetragonal, Orthorhombic, Hexagonal, Trigonal, Monoclinic, Triclinic).
Поиск по параметрам ячейки¶
Введите целевые постоянные решётки a, b, c, α, β, γ и допустимые погрешности. Пустые поля рассматриваются как подстановочные знаки.
d-расст.¶
Введите d-расстояние (d-spacing) сильнейшего рефлекса (или нескольких сильных рефлексов) и допустимую погрешность. Полезно, когда из эксперимента известны только положения дифракционных пиков.
Плотность¶
Фильтрация по массовой плотности (g/cm³) в пределах допустимого диапазона погрешности.
