Stéréonet¶

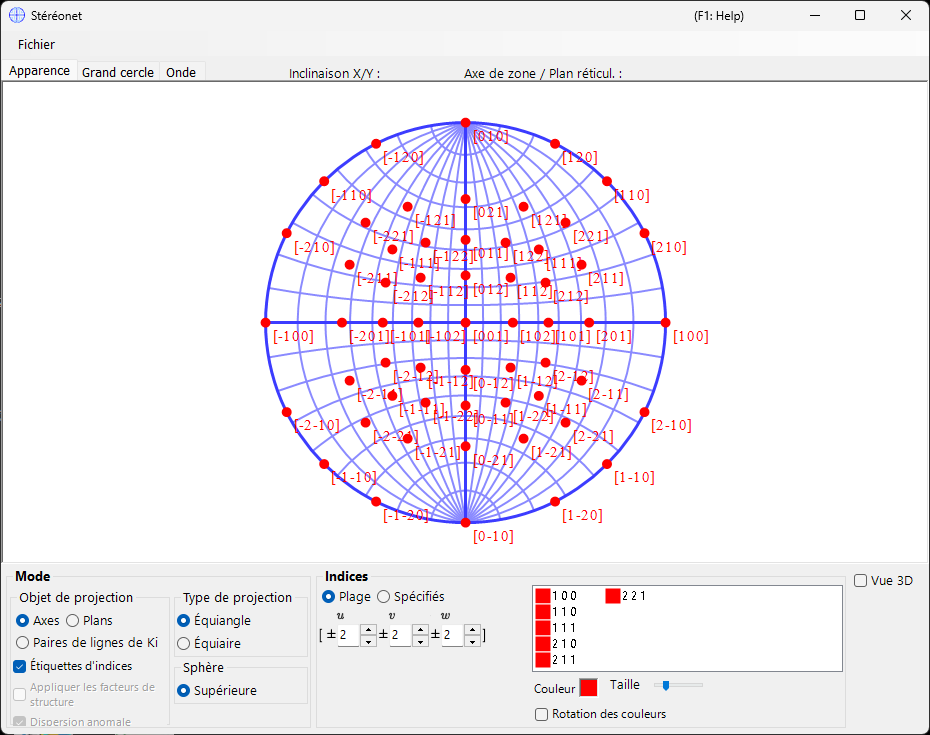

Le Stéréonet affiche les plans cristallins et les directions des axes à l'aide de la projection stéréographique.
Raccourcis clavier et souris¶
Le stéréonet lui-même est une projection 2-D ; une sphère 3-D facultative peut être affichée avec 3D display.
| Raccourci | Action |
|---|---|
| F1 | Ouvrir cette page du manuel en ligne |
| Glisser-gauche près du centre | Incliner le cristal |
| Glisser-gauche dans la zone extérieure | Faire tourner le cristal autour de l'axe de visée |
| Double-clic gauche | Basculer entre la projection Plane et Axis |
| Clic droit | Dézoomer |
| Glisser-droit d'un cadre | Zoomer sur la région sélectionnée |
| Glisser-milieu | Déplacer |
| Déplacer la souris (sans bouton) | Lire les (hkl)/[uvw] sous le curseur — utile pour indexer une tache mesurée |
Le glissement sur le net fait tourner le cristal ; l'état de rotation est partagé entre toutes les fenêtres.
Le rendu 3-D utilise la navigation de vue OpenGL standard de ReciPro (glisser-gauche pour tourner, glisser-droit / molette pour zoomer, CTRL + double-clic droit bascule la projection) et ne fait tourner que la vue 3-D, pas le cristal lui-même.
Les raccourcis CTRL+SHIFT valables dans toute l'application, issus de la fenêtre principale, fonctionnent également lorsque cette fenêtre a le focus.
→ Voir 21. Raccourcis clavier et souris pour un aperçu de chaque fenêtre.
Zone principale¶
La projection stéréonet des plans cristallins, des indices de direction et des lignes de Kikuchi du cristal sélectionné est affichée.
Menu Fichier¶
Enregistrer ou copier au format raster ou vectoriel. Le format vectoriel permet d'éditer la police/l'épaisseur des traits dans PowerPoint ou d'autres éditeurs vectoriels.
Mode¶
Cible de projection¶
Sélectionnez ce qui doit être projeté sur le net.
- Axes — projette les indices de direction \([uvw]\).
- Planes — projette les normales aux plans cristallins \((hkl)\).
- Kikuchi line pairs — projette les paires de lignes de Kikuchi.
Méthode de projection¶
| Méthode | Description |
|---|---|
| Wulff (équiangulaire / stéréographique) | Conserve la relation angulaire entre les éléments projetés, mais pas l'angle solide. Utilisée par les cristallographes classiques pour lire les angles entre axes ou entre plans. |
| Schmidt (équivalente / Lambert) | Conserve l'angle solide (l'aire) de chaque région, mais déforme les angles. Préférée pour les figures de pôles statistiques où la densité relative importe. |
Hémisphère¶
Choisissez l'hémisphère Upper ou Lower comme source de projection — cela détermine si la face visible de la sphère est celle la plus proche ou la plus éloignée de l'observateur.
Options d'affichage¶
- Afficher les étiquettes d'indices.
- Lorsque Planes ou Kikuchi line pairs est sélectionné, pondérer chaque point ou ligne par le facteur de structure \(|F_{hkl}|\) (définir la source d'onde et la longueur d'onde dans l'onglet Wave).
Pour les cristaux trigonaux/hexagonaux, la notation Miller–Bravais (4 indices) peut être activée via Option ▸ Use Miller-Bravais (hkil) index dans la fenêtre principale.
Indices¶
Définit quels plans cristallins / axes sont tracés.
Mode plage¶
Spécifiez une plage d'indices \([uvw]\) ou \((hkl)\). ReciPro énumère chaque indice à l'intérieur des limites et projette chacun d'eux.
Mode spécifié¶
Spécifie individuellement des axes ou des plans particuliers. Saisissez un indice, appuyez sur Add pour l'enregistrer, ou sur Remove pour le supprimer. Lorsque include equivalent indices est coché, tous les indices cristallographiquement équivalents sont également tracés.
Colour / Size¶
Définissez la colour et la size des points tracés. Cochez Change colour automatically pour coder par couleur différemment chaque ensemble d'axes/plans équivalents — utile pour distinguer les familles sur un tracé multi-indices.
3D Options¶
Contrôle la superposition du net 3D (sphère) — opacité de la sphère, indicateurs d'axes, etc.
Menu des onglets¶
Appearance¶
Outline¶
Manière dont le contour du stéréonet est tracé — le cercle de délimitation et la grille facultative latitude/longitude en grands cercles. Choisissez Equator ou Pole, activez 1° Lines et le remplissage Background, définissez les couleurs de grille 90° / 10° / 1° et ajustez la Line width avec le curseur.
Index labels¶
- Size — taille des étiquettes d'indices.
- Specify color — utilise une seule couleur fixe pour toutes les étiquettes d'indices au lieu de la couleur propre à chaque point ; utile lorsque les points sont codés par couleur mais que vous souhaitez toutes les étiquettes dans une même couleur pour une meilleure lisibilité.
- Delimiter — caractère placé entre les indices de chaque étiquette : None (p. ex. 100), Space (1 0 0) ou Comma (1,0,0).
Kikuchi line mode¶
- Point size — taille des points tracés.
- Point / Label — couleurs des points et de leurs étiquettes.
Great and Small Circle¶
Tracez des grands cercles et des petits cercles. Spécifiez-les soit par zone-axis index \([uvw]\) (le grand cercle formé par la zone de cet axe), soit par two crystal-plane indices qui partagent l'axe de zone. L'épaisseur des traits des cercles est également configurable au moyen d'un curseur.
Wave¶
Disponible uniquement lorsque Planes ou Kikuchi line pairs est sélectionné comme cible de projection. Définit la source d'onde (X-ray / electron / neutron) ainsi que la longueur d'onde ou l'énergie nécessaires au calcul des facteurs de structure cristalline utilisés pour l'option structure-factor weighting dans Mode.
