Стереосеть¶

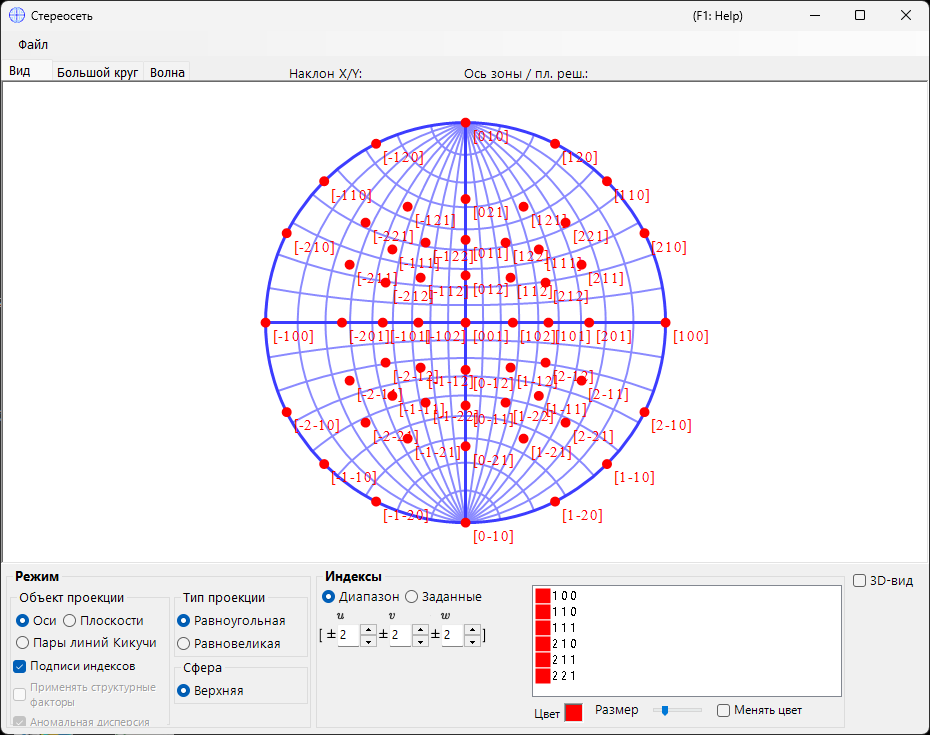

Стереосеть отображает направления кристаллических плоскостей и осей с помощью стереографической проекции.

Сочетания клавиш и мыши¶

Сама стереосеть представляет собой 2-D-проекцию; при необходимости можно отобразить 3-D-сферу с помощью 3D display.

Сочетание	Действие
`F1`	Открыть эту страницу онлайн-руководства
Перетаскивание левой кнопкой вблизи центра	Наклонить кристалл
Перетаскивание левой кнопкой во внешней области	Вращать кристалл вокруг оси обзора
Двойной щелчок левой кнопкой	Переключение между проекцией Plane и Axis
Щелчок правой кнопкой	Уменьшить масштаб
Перетаскивание рамки правой кнопкой	Увеличить масштаб выбранной области
Перетаскивание средней кнопкой	Панорамирование
Перемещение мыши (без нажатой кнопки)	Считать (hkl)/[uvw] под курсором — удобно для индицирования измеренного рефлекса

Перетаскивание по сети вращает кристалл; состояние поворота является общим для всех окон.

3-D-визуализация использует стандартную навигацию по виду OpenGL ReciPro (перетаскивание левой кнопкой — поворот, перетаскивание правой кнопкой / колесо — масштабирование, CTRL + двойной щелчок правой кнопкой переключает проекцию) и вращает только 3-D-вид, а не сам кристалл.

Общеприложенческие сочетания CTRL+SHIFT из главного окна также работают, когда это окно находится в фокусе.

→ См. 21. Сочетания клавиш и мыши для обзора всех окон сразу.

Главная область¶

Здесь отображается стереосетевая проекция кристаллических плоскостей, индексов направления и линий Кикучи выбранного кристалла.

Меню «Файл»¶

Сохранение или копирование в растровом или векторном формате. Векторный формат позволяет редактировать шрифт/толщину линий в PowerPoint или других векторных редакторах.

Mode¶

Цель проекции¶

Выберите, что проецировать на сеть.

Axes — проецирует индексы направления \([uvw]\).
Planes — проецирует нормали кристаллических плоскостей \((hkl)\).
Kikuchi line pairs — проецирует пары линий Кикучи.

Метод проекции¶

Метод	Описание
Wulff (равноугольная / стереографическая)	Сохраняет угловое соотношение между проецируемыми элементами, но не телесный угол. Используется классическими кристаллографами при считывании углов между осями или плоскостями.
Schmidt (равновеликая / Ламберта)	Сохраняет телесный угол (площадь) каждой области, но искажает углы. Предпочтительна для статистических полюсных фигур, где важна относительная плотность.

Полусфера¶

Выберите Upper или Lower полусферу в качестве источника проекции — это переключает, является ли видимая сторона сферы той, что ближе к наблюдателю, или той, что дальше от него.

Параметры отображения¶

Показать подписи индексов.
Когда выбрано Planes или Kikuchi line pairs, каждая точка или линия взвешивается по структурному фактору \(|F_{hkl}|\) (задайте источник волны и длину волны на вкладке Wave).

Для тригональных/гексагональных кристаллов нотацию Миллера–Браве (4-индексную) можно включить через Option ▸ Use Miller-Bravais (hkil) index в главном окне.

Indices¶

Задаёт, какие кристаллические плоскости / оси отображаются.

Режим диапазона¶

Укажите диапазон индексов \([uvw]\) или \((hkl)\). ReciPro перебирает каждый индекс в пределах заданных границ и проецирует каждый из них.

Заданный режим¶

Задаёт отдельные оси или плоскости по отдельности. Введите индекс, нажмите Add, чтобы зарегистрировать его, или Remove, чтобы удалить. Когда установлен флажок include equivalent indices, отображаются также все кристаллографически эквивалентные индексы.

Colour / Size¶

Задайте colour и size наносимых точек. Установите флажок Change colour automatically, чтобы кодировать цветом каждый набор эквивалентных осей/плоскостей по-разному — удобно для различения семейств на многоиндексной диаграмме.

3D Options¶

Управляет наложением 3D-сети (сферы) — непрозрачностью сферы, индикаторами осей и т. д.

Меню вкладок¶

Appearance¶

Outline¶

Как отрисовывается контур стереосети — ограничивающая окружность и необязательная сетка больших кругов по широте/долготе. Выберите Equator или Pole, переключите 1° Lines и заливку Background, задайте цвета сетки 90° / 10° / 1° и настройте Line width с помощью ползунка.

Index labels¶

Size — размер подписей индексов.
Specify color — использовать единый фиксированный цвет для всех подписей индексов вместо цвета каждой точки; удобно, когда точки закодированы цветом, но вы хотите, чтобы все подписи были одного цвета для удобочитаемости.
Delimiter — символ, помещаемый между индексами в каждой подписи: None (например, 100), Space (1 0 0) или Comma (1,0,0).

Kikuchi line mode¶

Point size — размер наносимых точек.
Point / Label — цвета точек и их подписей.

Great and Small Circle¶

Рисование больших и малых кругов. Задайте их либо по zone-axis index \([uvw]\) (большой круг, образованный зоной этой оси), либо по two crystal-plane indices, которые имеют общую ось зоны. Толщина линий кругов также настраивается с помощью ползунка.

Wave¶

Доступно только когда в качестве цели проекции выбрано Planes или Kikuchi line pairs. Задаёт источник волны (X-ray / electron / neutron), а также длину волны или энергию, необходимые для вычисления структурных факторов кристалла, используемых для параметра structure-factor weighting в разделе Mode.
