极射赤平投影¶
极射赤平投影使用极射赤平投影法显示晶面和轴方向。
键盘和鼠标快捷键¶
极射赤平投影本身是二维投影；可通过 3D display 显示一个可选的三维球面。
| 快捷键 | 操作 |
|---|---|
| F1 | 打开在线手册的本页 |
| 在中心附近左键拖动 | 倾斜晶体 |
| 在外侧区域左键拖动 | 围绕视轴旋转晶体 |
| 左键双击 | 在 Plane 和 Axis 投影之间切换 |
| 右键单击 | 缩小 |
| 右键拖出一个矩形框 | 放大到所选区域 |
| 中键拖动 | 平移 |
| 移动鼠标（不按任何按键） | 读取光标下的 (hkl)/[uvw]——用于标定测得的衍射斑点 |
在投影网上拖动会旋转晶体；旋转状态在所有窗口之间共享。
三维渲染使用 ReciPro 的标准 OpenGL 视图导航（左键拖动旋转，右键拖动 / 滚轮缩放，CTRL + 右键双击切换投影方式），并且只旋转三维视图，而不旋转晶体本身。
来自主窗口的应用程序级 CTRL+SHIFT 快捷键在本窗口获得焦点时同样有效。
→ 参见 21. 键盘和鼠标快捷键，一览所有窗口的快捷键。
主区域¶

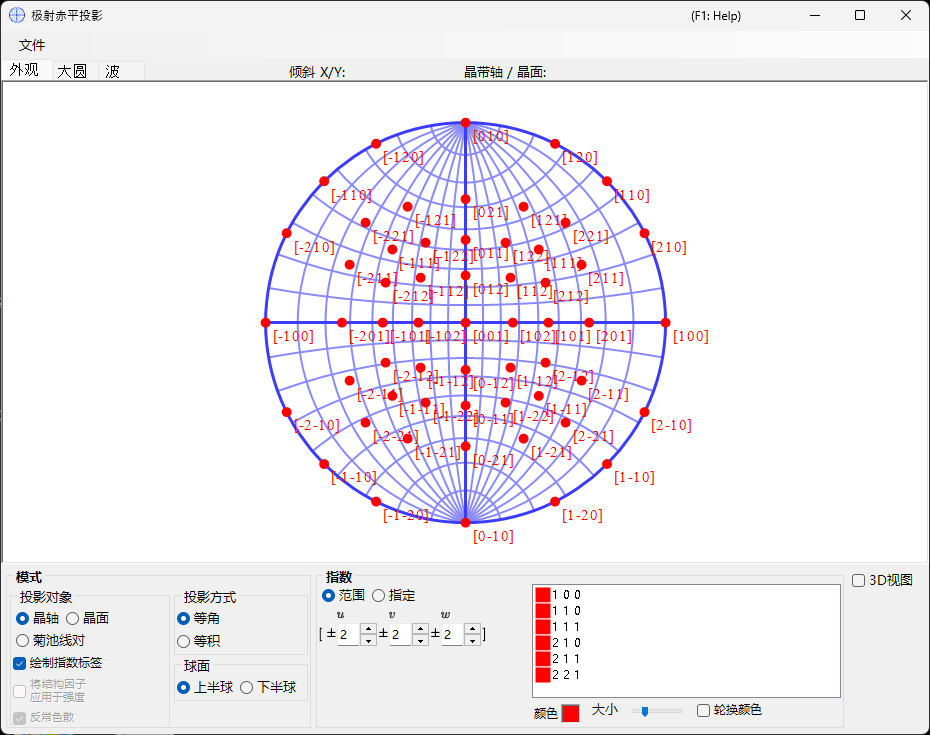

此处显示所选晶体的晶面、方向指数和菊池线的极射赤平投影。
文件菜单¶
以光栅格式或矢量格式保存或复制。矢量格式允许在 PowerPoint 或其他矢量编辑器中编辑字体/线宽。
Mode¶
投影目标¶
选择要投影到网上的对象。
- Axes — 投影方向指数 \([uvw]\)。
- Planes — 投影晶面法线 \((hkl)\)。
- Kikuchi line pairs — 投影菊池线对。
投影方法¶
| 方法 | 说明 |
|---|---|
| Wulff（等角 / 极射赤平投影） | 保持投影特征之间的角度关系，但不保持立体角。经典晶体学家在读取轴间角或面间角时使用。 |
| Schmidt（等面积 / 兰伯特投影） | 保持每个区域的立体角（面积），但会扭曲角度。在关注相对密度的统计极图中更受青睐。 |
半球¶
选择上（Upper）或下（Lower）半球作为投影源——切换可见球面是离观察者最近的一面还是最远的一面。
显示选项¶
- 显示指数标签。
- 当选择 Planes 或 Kikuchi line pairs 时，按结构因子 \(|F_{hkl}|\) 对每个点或每条线加权（在 Wave 选项卡 中设置波源和波长）。
对于三方/六方晶系，可在主窗口中通过 Option ▸ Use Miller-Bravais (hkil) index 启用米勒-布拉维（四指数）表示法。
Indices¶
设置要绘制哪些晶面 / 轴。
范围模式¶
指定 \([uvw]\) 或 \((hkl)\) 指数的范围。ReciPro 会枚举范围内的每个指数并逐一投影。
指定模式¶
逐个指定特定的轴或面。输入一个指数，按 Add 进行注册，或按 Remove 进行删除。勾选 include equivalent indices 后，所有晶体学等价指数也会被绘制出来。
Colour / Size¶
设置所绘制点的颜色（colour）和大小（size）。勾选 Change colour automatically 可为每组等价的轴/面分别进行颜色编码——便于在多指数图上区分各个族。
3D Options¶
控制三维网（球面）叠加层——球面的不透明度、轴指示器等。
选项卡菜单¶
Appearance¶
Outline¶
极射赤平投影轮廓的绘制方式——边界圆以及可选的大圆经纬度网格。选择 Equator 或 Pole，切换 1° Lines 和 Background 填充，设置 90° / 10° / 1° 网格颜色，并用轨道滑块调节 Line width。
Index labels¶
- Size — 指数标签的大小。
- Specify color — 为所有指数标签使用单一固定颜色，而非各斑点的颜色；当点采用颜色编码而你希望所有标签使用同一颜色以便阅读时，此功能很有用。
- Delimiter — 每个标签中各指数之间放置的字符：None（如 100）、Space（1 0 0）或 Comma（1,0,0）。
Kikuchi line mode¶
- Point size — 所绘制点的大小。
- Point / Label — 点及其标签的颜色。
Great and Small Circle¶
绘制大圆和小圆。可通过 zone-axis index \([uvw]\)（由该轴所属晶带形成的大圆）指定，或通过共享同一晶带轴的 two crystal-plane indices 指定。圆的线宽同样可通过轨道滑块配置。
Wave¶
仅当选择 Planes 或 Kikuchi line pairs 作为投影目标时可用。设置波源（X-ray / electron / neutron）以及计算晶体结构因子所需的波长或能量，这些结构因子用于 Mode 中的 structure-factor weighting 选项。
