스테레오넷¶

스테레오넷은 스테레오 투영을 사용하여 결정면과 축 방향을 표시합니다.

키보드 & 마우스 단축키¶

스테레오넷 자체는 2-D 투영입니다. 선택적으로 3-D 구를 3D 보기로 표시할 수 있습니다.

단축키	동작
`F1`	온라인 매뉴얼의 이 페이지를 엽니다
중심 부근에서 왼쪽 드래그	결정을 기울입니다
바깥 영역에서 왼쪽 드래그	결정을 시선 축을 중심으로 회전합니다
왼쪽 더블 클릭	면과 축 투영을 전환합니다
마우스 오른쪽 클릭	축소
박스를 오른쪽 드래그	선택한 영역으로 확대
가운데 드래그	이동
마우스 이동 (버튼 없음)	커서 아래의 (hkl)/[uvw]를 읽습니다 — 측정한 반점을 지수화하는 데 유용합니다

네트 위에서 드래그하면 결정이 회전합니다. 회전 상태는 모든 창에서 공유됩니다.

3-D 렌더링은 ReciPro의 표준 OpenGL 뷰 내비게이션을 사용하며 (왼쪽 드래그로 회전, 오른쪽 드래그 / 휠로 확대/축소, CTRL + 오른쪽 더블 클릭으로 투영 전환), 결정 자체가 아니라 3-D 뷰만 회전시킵니다.

메인 창의 애플리케이션 전역 CTRL+SHIFT 단축키도 이 창에 포커스가 있을 때 작동합니다.

→ 모든 창을 한눈에 보려면 21. 키보드 & 마우스 단축키를 참조하세요.

주 영역¶

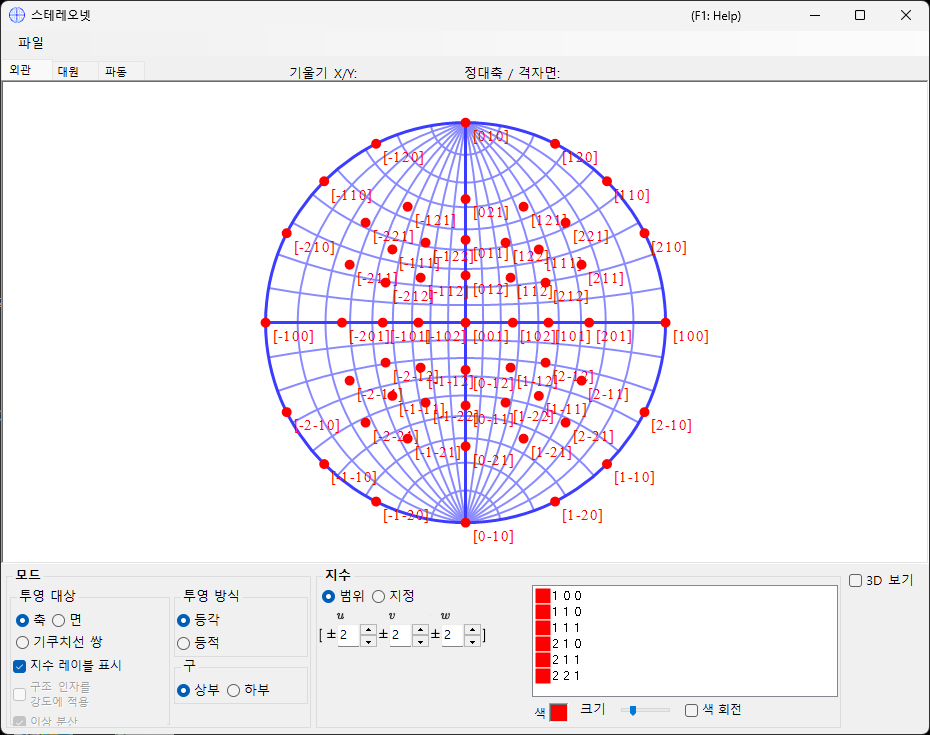

선택한 결정의 결정면, 방향 지수, 기쿠치선의 스테레오넷 투영이 표시됩니다.

파일 메뉴¶

래스터 또는 벡터 형식으로 저장하거나 복사합니다. 벡터 형식을 사용하면 PowerPoint 또는 기타 벡터 편집기에서 글꼴/선 두께를 편집할 수 있습니다.

Mode¶

투영 대상¶

네트에 무엇을 투영할지 선택합니다.

축 — 방향 지수 \([uvw]\)를 투영합니다.
면 — 결정면 법선 \((hkl)\)을 투영합니다.
기쿠치선 쌍 — 기쿠치선 쌍을 투영합니다.

투영 방법¶

방법	설명
Wulff (등각 / 스테레오)	투영된 특징 사이의 각도 관계는 보존하지만 입체각은 보존하지 않습니다. 축 간 또는 면 간 각도를 읽을 때 고전 결정학자들이 사용합니다.
Schmidt (등면적 / 람베르트)	각 영역의 입체각(면적)을 보존하지만 각도를 왜곡합니다. 상대 밀도가 중요한 통계적 극점도에 선호됩니다.

반구¶

투영 소스로 상부 또는 하부 반구를 선택합니다 — 구의 보이는 면이 관찰자에게 가장 가까운 쪽인지 가장 먼 쪽인지를 전환합니다.

표시 옵션¶

지수 레이블을 표시합니다.
면 또는 기쿠치선 쌍이 선택된 경우, 각 점 또는 선을 구조 인자 \(|F_{hkl}|\)로 가중합니다 (파동원과 파장은 Wave 탭에서 설정합니다).

삼방정/육방정 결정의 경우, 메인 창의 Option ▸ Use Miller-Bravais (hkil) index에서 밀러-브라베(4-지수) 표기를 활성화할 수 있습니다.

Indices¶

어떤 결정면 / 축을 그릴지 설정합니다.

범위 모드¶

\([uvw]\) 또는 \((hkl)\) 지수의 범위를 지정합니다. ReciPro는 한계 내의 모든 지수를 열거하고 각각을 투영합니다.

지정 모드¶

특정 축 또는 면을 개별적으로 지정합니다. 지수를 입력하고 추가를 눌러 등록하거나 제거를 눌러 삭제합니다. 등가 지수 포함이 선택되면 결정학적으로 동등한 모든 지수도 함께 그려집니다.

Colour / Size¶

표시되는 점의 색과 크기를 설정합니다. 색 회전을 선택하면 동등한 축/면의 각 집합을 서로 다르게 색상으로 구분합니다 — 다중 지수 도면에서 패밀리를 구별하는 데 유용합니다.

3D Options¶

3D 네트(구) 오버레이를 제어합니다 — 구의 불투명도, 축 표시 등.

탭 메뉴¶

Appearance¶

Outline¶

스테레오넷 윤곽을 그리는 방식 — 경계 원과 선택적인 대원 위도/경도 격자. 적도 또는 극을 선택하고, 1° 선과 배경 채우기를 전환하며, 90° / 10° / 1° 격자 색상을 설정하고, 트랙 바로 선 너비를 조정합니다.

Index labels¶

크기 — 지수 레이블의 크기.
색 지정 — 점별 색상 대신 모든 지수 레이블에 단일 고정 색상을 사용합니다. 점이 색상으로 구분되어 있지만 가독성을 위해 모든 레이블을 하나의 색상으로 표시하고자 할 때 유용합니다.
구분자 — 각 레이블에서 지수 사이에 놓이는 문자: 없음 (예: 100), 공백 (1 0 0), 또는 쉼표 (1,0,0).

Kikuchi line mode¶

점 크기 — 표시되는 점의 크기.
점 / 레이블 — 점과 그 레이블의 색상.

Great and Small Circle¶

대원과 소원을 그립니다. zone-axis index \([uvw]\) (해당 축의 정대가 형성하는 대원)로 지정하거나, 정대축을 공유하는 two crystal-plane indices로 지정합니다. 원의 선 두께도 트랙 바로 구성할 수 있습니다.

Wave¶

투영 대상으로 면 또는 기쿠치선 쌍이 선택된 경우에만 사용할 수 있습니다. Mode의 구조 인자 가중 옵션에 사용되는 결정 구조 인자를 계산하는 데 필요한 파동원(X-ray / electron / neutron)과 파장 또는 에너지를 설정합니다.
