極網¶

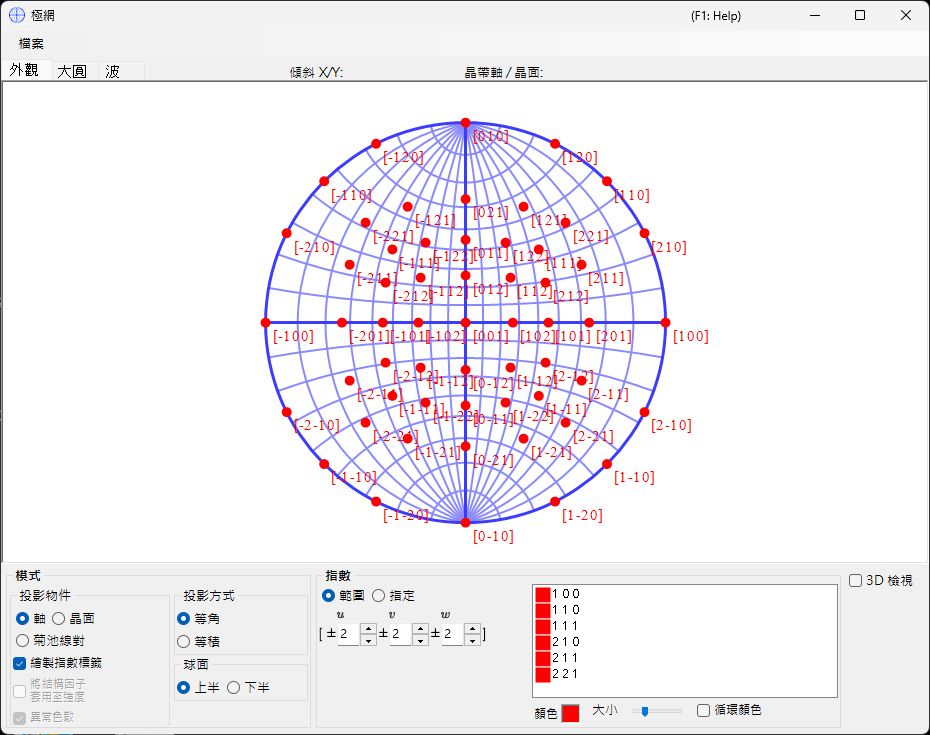

極網使用立體投影顯示晶面與軸方向。
鍵盤與滑鼠快捷鍵¶
極網本身是 2-D 投影；可透過 3D display 顯示選用的 3-D 球面。
| 快捷鍵 | 動作 |
|---|---|
| F1 | 開啟線上手冊的本頁 |
| 在中心附近左鍵拖曳 | 傾斜晶體 |
| 在外圍區域左鍵拖曳 | 使晶體繞視軸自旋 |
| 左鍵雙擊 | 在 Plane 與 Axis 投影之間切換 |
| 右鍵點按 | 縮小 |
| 右鍵拖曳框選 | 放大至選取的區域 |
| 中鍵拖曳 | 平移 |
| 移動滑鼠（不按任何鍵） | 讀取游標下的 (hkl)/[uvw] — 對量測斑點的指標化很有用 |
在網上拖曳會旋轉晶體；旋轉狀態會在所有視窗間共用。
3-D 算繪使用 ReciPro 的標準 OpenGL 視圖導覽（左鍵拖曳旋轉、右鍵拖曳／滾輪縮放、CTRL + 右鍵雙擊切換投影），且僅旋轉 3-D 視圖，而非晶體本身。
當此視窗取得焦點時，來自主視窗的應用程式全域 CTRL+SHIFT 快捷鍵也可使用。
→ 請參閱 21. 鍵盤與滑鼠快捷鍵，一覽每個視窗。
主區域¶
此處顯示所選晶體的晶面、方向指數與菊池線的極網投影。
檔案選單¶
以點陣（光柵）或向量格式儲存或複製。向量格式可在 PowerPoint 或其他向量編輯器中編輯字型／線寬。
Mode¶
投影目標¶
選擇要投影到網上的內容。
- 軸 — 投影方向指數 \([uvw]\)。
- 晶面 — 投影晶面法線 \((hkl)\)。
- 菊池線對 — 投影菊池線對。
投影方法¶
| 方法 | 說明 |
|---|---|
| Wulff（等角／立體投影） | 保留投影特徵之間的角度關係，但不保留立體角。古典結晶學家在讀取軸間或面間角度時使用。 |
| Schmidt（等積／蘭伯特） | 保留各區域的立體角（面積），但會扭曲角度。在相對密度具有意義的統計極圖中較受偏好。 |
半球¶
選擇 上半 或 下半 半球作為投影來源 — 切換球面可見的一面是最靠近觀察者或離觀察者最遠的那一面。
顯示選項¶
- 顯示指數標籤。
- 當選取 Planes 或 Kikuchi line pairs 時，依結構因子 \(|F_{hkl}|\) 為各點或各線加權（在 Wave 索引標籤 中設定波源與波長）。
對於三方／六方晶體，可在主視窗中透過 Option ▸ Use Miller-Bravais (hkil) index 啟用米勒-布拉維（4 指數）標記法。
Indices¶
設定要繪製哪些晶面／軸。
範圍模式¶
指定 \([uvw]\) 或 \((hkl)\) 指數的範圍。ReciPro 會列舉限制範圍內的每一個指數並逐一投影。
指定模式¶
逐一指定特定的軸或面。輸入一個指數，按 新增 將其登錄，或按 移除 將其刪除。當勾選 包含等效指數 時，所有結晶學上等價的指數也會被繪製。
Colour / Size¶
設定所繪點的 顏色 與 大小。勾選 循環顏色，可為每一組等價軸／面以不同顏色編碼 — 對於在多指數圖上區分各族系很有用。
3D Options¶
控制 3D 網（球面）疊加 — 球面的不透明度、軸指示器等。
索引標籤選單¶
Appearance¶
Outline¶
極網外框的繪製方式 — 邊界圓以及選用的大圓緯度／經度格線。選擇 赤道 或 極，切換 1° 線 與 背景 填色，設定 90° / 10° / 1° 格線顏色，並以軌道列調整 線寬。
Index labels¶
- Size — 指數標籤的大小。
- 指定顏色 — 為所有指數標籤使用單一固定顏色，取代各斑點各自的顏色；當各點已以顏色編碼，但您希望所有標籤採用同一種顏色以利閱讀時很有用。
- 分隔符 — 置於各標籤指數之間的字元：無（例如 100）、空格（1 0 0）或 逗號（1,0,0）。
Kikuchi line mode¶
- 點大小 — 所繪點的大小。
- 點 / 標籤 — 點與其標籤的顏色。
Great and Small Circle¶
繪製大圓與小圓。可透過 zone-axis index \([uvw]\)（由該軸的晶帶所形成的大圓）指定，或透過共用該晶帶軸的 two crystal-plane indices 指定。圓的線寬同樣可透過軌道列設定。
Wave¶
僅在選取 Planes 或 Kikuchi line pairs 作為投影目標時可用。設定波源（X-ray / electron / neutron）以及計算晶體結構因子所需的波長或能量，這些結構因子用於 Mode 中的 structure-factor weighting 選項。
