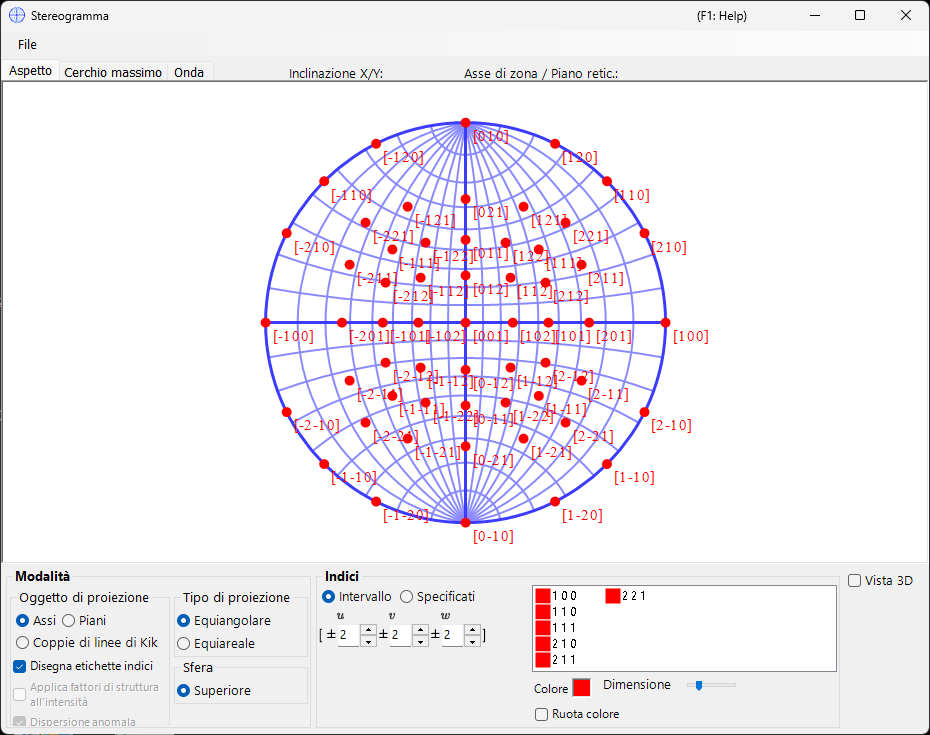

Stereogramma¶

Lo Stereogramma visualizza le direzioni dei piani e degli assi cristallini mediante la proiezione stereografica.

Scorciatoie da tastiera e mouse¶

Lo stereogramma in sé è una proiezione 2-D; una sfera 3-D opzionale può essere mostrata con 3D display.

Scorciatoia	Azione
`F1`	Apre questa pagina del manuale online
Trascinamento sinistro vicino al centro	Inclina il cristallo
Trascinamento sinistro nell'area esterna	Ruota il cristallo attorno all'asse di vista
Doppio clic sinistro	Commuta tra la proiezione Plane e Axis
Clic destro	Riduci lo zoom
Trascinamento destro di un riquadro	Ingrandisci la regione selezionata
Trascinamento centrale	Sposta la vista
Muovi il mouse (senza pulsante)	Leggi i valori (hkl)/[uvw] sotto il cursore — utile per indicizzare un riflesso misurato

Il trascinamento sulla rete ruota il cristallo; lo stato di rotazione è condiviso tra tutte le finestre.

Il rendering 3-D utilizza la navigazione della vista OpenGL standard di ReciPro (trascinamento sinistro per ruotare, trascinamento destro / rotella per lo zoom, CTRL + doppio clic destro per commutare la proiezione) e ruota solo la vista 3-D, non il cristallo stesso.

Le scorciatoie CTRL+SHIFT valide per l'intera applicazione, descritte nella finestra principale, funzionano anch'esse mentre questa finestra è attiva.

→ Vedi 21. Scorciatoie da tastiera e mouse per una panoramica di tutte le finestre.

Area principale¶

Viene visualizzata la proiezione stereografica dei piani cristallini, degli indici di direzione e delle linee di Kikuchi del cristallo selezionato.

Salva o copia in formato raster o vettoriale. Il formato vettoriale consente di modificare il carattere/lo spessore delle linee in PowerPoint o in altri editor vettoriali.

Mode¶

Bersaglio di proiezione¶

Seleziona ciò che deve essere proiettato sulla rete.

Axes — proietta gli indici di direzione \([uvw]\).
Planes — proietta le normali dei piani cristallini \((hkl)\).
Kikuchi line pairs — proietta le coppie di linee di Kikuchi.

Metodo di proiezione¶

Metodo	Descrizione
Wulff (equiangolare / stereografico)	Preserva la relazione angolare tra gli elementi proiettati, ma non l'angolo solido. Utilizzato dai cristallografi classici per leggere gli angoli tra assi o tra piani.
Schmidt (equiareale / Lambert)	Preserva l'angolo solido (l'area) di ciascuna regione, ma distorce gli angoli. Preferito per le figure polari statistiche, in cui conta la densità relativa.

Emisfero¶

Scegli l'emisfero Upper o Lower come sorgente di proiezione — commuta se la faccia visibile della sfera sia quella più vicina o più lontana dall'osservatore.

Opzioni di visualizzazione¶

Mostra le etichette degli indici.
Quando è selezionato Planes o Kikuchi line pairs, pesa ciascun punto o linea in base al fattore di struttura \(|F_{hkl}|\) (imposta la sorgente d'onda e la lunghezza d'onda nella scheda Wave).

Per i cristalli trigonali/esagonali, la notazione di Miller–Bravais (4 indici) può essere abilitata da Option ▸ Use Miller-Bravais (hkil) index nella finestra principale.

Indices¶

Imposta quali piani / assi cristallini vengono disegnati.

Modalità intervallo¶

Specifica un intervallo di indici \([uvw]\) o \((hkl)\). ReciPro enumera ogni indice entro i limiti e proietta ciascuno di essi.

Modalità specificata¶

Specifica singolarmente assi o piani particolari. Digita un indice, premi Add per registrarlo, oppure Remove per eliminarlo. Quando include equivalent indices è selezionato, vengono disegnati anche tutti gli indici cristallograficamente equivalenti.

Colour / Size¶

Imposta il colour e la size dei punti tracciati. Spunta Change colour automatically per codificare con colori diversi ciascun insieme di assi/piani equivalenti — utile per distinguere le famiglie in un grafico a più indici.

3D Options¶

Controlla la sovrapposizione della rete 3D (sfera) — opacità della sfera, indicatori degli assi, ecc.

Appearance¶

Outline¶

Come viene disegnato il contorno dello stereogramma — il cerchio di delimitazione e l'eventuale griglia di latitudine/longitudine a cerchi massimi. Scegli Equator o Pole, attiva/disattiva 1° Lines e il riempimento Background, imposta i colori della griglia 90° / 10° / 1° e regola la Line width con il cursore.

Index labels¶

Size — dimensione delle etichette degli indici.
Specify color — usa un unico colore fisso per tutte le etichette degli indici anziché il colore specifico di ciascun punto; utile quando i punti sono codificati per colore ma si desiderano tutte le etichette in un unico colore per migliorare la leggibilità.
Delimiter — carattere posto tra gli indici di ciascuna etichetta: None (es. 100), Space (1 0 0) o Comma (1,0,0).

Kikuchi line mode¶

Point size — dimensione dei punti tracciati.
Point / Label — colori dei punti e delle relative etichette.

Great and Small Circle¶

Disegna cerchi massimi e cerchi minori. Specificali tramite l'zone-axis index \([uvw]\) (il cerchio massimo formato dalla zona di quell'asse) oppure tramite two crystal-plane indices che condividono l'asse di zona. Anche lo spessore delle linee dei cerchi è configurabile tramite cursore.

Wave¶

Disponibile solo quando come bersaglio di proiezione è selezionato Planes o Kikuchi line pairs. Imposta la sorgente d'onda (X-ray / electron / neutron) e la lunghezza d'onda o l'energia necessarie per calcolare i fattori di struttura del cristallo usati per l'opzione structure-factor weighting in Mode.
