Simulación de difracción de electrones por precesión (PED)¶
La simulación de PED (Precession Electron Diffraction) calcula los patrones de difracción de electrones obtenidos al hacer precesar el haz incidente sobre un cono alrededor del eje óptico.
Esta página enumera todos los ajustes que aparecen en el lado derecho cuando selecciona Wave = Electron beam, Incident beam = Precession (electron), Intensity = Dynamical (automatic). Tenga en cuenta que al seleccionar Precession (electron) para el haz incidente, el cálculo de intensidad cambia automáticamente a Dynamical. Para operaciones que afectan a toda la ventana, como dibujar y guardar, consulte la página de descripción general.

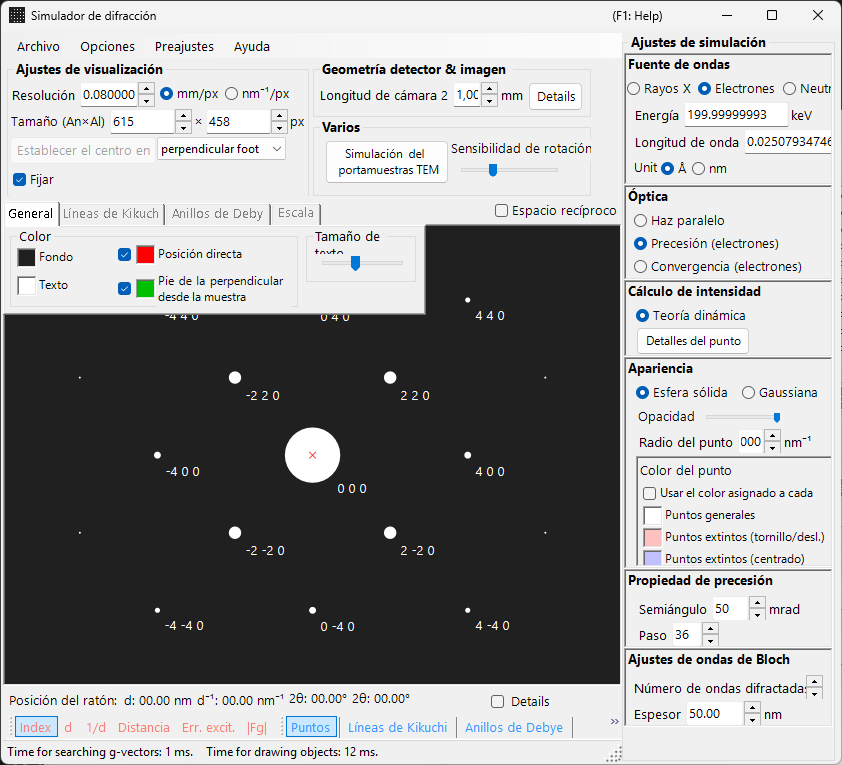

Condiciones de la GUI: Wave = Electron beam, Incident beam = Precession (electron), Intensity = Dynamical (automatic)
Descripción general¶
En la PED, el haz de electrones se hace precesar sobre un cono alrededor del eje óptico, y los patrones de difracción obtenidos para cada dirección del haz sobre el cono de precesión se integran. En comparación con la SAED convencional, esto ofrece las siguientes ventajas:
- Los efectos dinámicos se promedian, produciendo datos de intensidad próximos a las relaciones de intensidad cinemáticas
- Las reflexiones de zonas de Laue de orden superior (HOLZ) se observan con mayor claridad
- Se pueden obtener datos de intensidad adecuados para el análisis estructural
Configuración de la longitud de onda¶
Dado que la PED es difracción de electrones, seleccione Electron beam como fuente. Al introducir la energía de los electrones (keV) o la longitud de onda (nm) se calcula la longitud de onda corregida relativísticamente.
Haz incidente¶
Para la geometría del haz incidente, seleccione Precession (electron) (disponible solo cuando se ha seleccionado el haz de electrones).
Nota : Al seleccionar Precession (electron) el cálculo de intensidad cambia automáticamente a Dynamical, y aparecen el panel de ajustes del método de ondas de Bloch y el panel de ajustes de precesión. Only excitation error / Kinematical ya no se pueden seleccionar.
Ajustes de precesión¶
Defina la forma y el muestreo del cono de precesión.
| Parámetro | Descripción | Recomendado |
|---|---|---|
| Semi-angle | Semiángulo del cono de precesión (mrad) | 10–40 mrad |
| Step | Número de direcciones de haz paralelo muestreadas sobre el cono de precesión. Los valores mayores producen una integración más suave, pero aumentan el tiempo de cálculo linealmente | 36–72 |
Cálculo de intensidad y ajustes del método de ondas de Bloch¶
En el momento en que se selecciona Precession (electron), queda fijado Intensity = Dynamical (automatic). Para el haz paralelo en cada dirección de precesión, la intensidad de difracción se calcula mediante el método de ondas de Bloch (cálculo dinámico), y la integración sobre todas las direcciones produce el patrón PED.
| Parámetro | Descripción | Recomendado |
|---|---|---|
| No. of diffracted waves | Número de ondas de Bloch incluidas en el problema de valores propios. Los valores mayores producen intensidades más precisas, pero el tiempo de cálculo crece como \(O(N^3)\) | 50–200 |
| Thickness | Espesor de la muestra utilizado en el cálculo dinámico (nm) | — |
El coste computacional equivale aproximadamente a "número de pasos × cálculo de ondas de Bloch por dirección". Para más detalles sobre el cálculo dinámico, consulte Cálculo dinámico (método de ondas de Bloch).
Apariencia de los reflejos¶
Controla cómo se dibuja cada reflejo de difracción.
- Solid sphere / Gaussian : Modelo geométrico de los puntos de la red recíproca. Solid sphere dibuja la sección transversal de una esfera de radio \(R\) con la esfera de Ewald, y Gaussian dibuja la sección transversal (una gaussiana 2D) de una gaussiana 3D con \(\sigma = R\) con la esfera de Ewald.
- Opacity : Transparencia del reflejo (0 = transparente, 1 = opaco).
- Radius (R) : Radio de los puntos de la red recíproca. Para intensidades dinámicas, la integral gaussiana \(=\) Brightness \(\times I_\text{dyn}\), y Solid sphere utiliza el radio \(R \times I_\text{dyn}^{1/2}\) (de modo que el área es proporcional a la intensidad dinámica).
- Brightness : Disponible solo en el modo Gaussian. Intensidad integrada de la gaussiana dibujada.
- Colour scale : Mapa de color Gray scale o Cold-warm.
- Log scale : Mostrar la intensidad en una escala logarítmica.
- Spot colour : Color del reflejo utilizado cuando no se aplica ninguna escala de color.
- Use crystal colour : Dibuja los reflejos en el color asignado a cada cristal.
Comparación con SAED¶
| Característica | SAED | PED |
|---|---|---|
| Haz | Paralelo, fijo | En precesión (barrido cónico) |
| Efectos dinámicos | Grandes | Promediados, menores |
| Reflexiones HOLZ | Débiles | Aparecen con fuerza |
| Fiabilidad de la intensidad | Puede ser insuficiente para el análisis estructural | Adecuada para el análisis estructural |
| Tiempo de cálculo | Corto | Largo |
