HRTEM / STEM Simulator¶

El Simulador HRTEM/STEM simula imágenes de franjas de red (HRTEM) en TEM, imágenes STEM y potenciales proyectados. Haga clic en Simulate para iniciar el cálculo.

Atajos de teclado y ratón¶

Los resultados se muestran como uno o varios paneles de imagen. Utilizan la navegación estándar de vista de imagen de ReciPro, y todos los paneles se desplazan y se acercan o alejan de forma conjunta.

Atajo	Acción
`F1`	Abrir esta página del manual en línea
`CTRL`+`C` (rejilla de imágenes enfocada)	Copiar la imagen o las imágenes al portapapeles como metarchivo
Arrastrar con el botón izquierdo / central	Desplazar la imagen (todos los paneles se mueven juntos)
Rueda del ratón arriba / abajo	Acercar (×2) / alejar (×0.5) en la posición del cursor
Arrastrar un rectángulo con el botón derecho	Acercar a la región seleccionada
Clic derecho / doble clic derecho	Alejar (×0.5)
`CTRL` + arrastrar un rectángulo con el botón derecho	Seleccionar un área rectangular
Doble clic izquierdo sobre un panel	Maximizar ese panel / restaurar la rejilla (diseños de varios paneles)
Mover el ratón (sin botón)	Leer la posición (pm) y el valor de píxel en la posición del cursor

→ Consulte 21. Atajos de teclado y ratón para tener una visión general de cada ventana.

Rutas rápidas según el objetivo¶

Objetivo	Punto de partida	Referencia
Calcular una imagen HRTEM	Establezca Image mode en HRTEM, luego ajuste el voltaje de aceleración y el desenfoque en TEM conditions	Simulación HRTEM, Formación de la imagen HRTEM
Calcular una imagen STEM	Establezca Image mode en STEM, luego ajuste el ángulo de convergencia y el detector en STEM options	Simulación STEM, Cálculo STEM
Ver el potencial proyectado	Establezca Image mode en Potential	Simulación de potencial
Generar una serie de espesor / desenfoque	Configure Single / Serial y las condiciones de imagen en HRTEM options	Simulación HRTEM
Usar HAADF-STEM con TDS	Establezca factores de temperatura atómicos distintos de cero y use un detector LAADF / HAADF	Cálculo STEM

Flujo de trabajo básico¶

Seleccione el cristal y la orientación en la ventana principal y, a continuación, abra este simulador.
Elija HRTEM, STEM o Potential en Image mode.
Ajuste el voltaje de aceleración, el desenfoque, las aberraciones, los diafragmas y los ajustes de convergencia STEM en Optical property.
Ajuste el espesor, el tamaño de imagen, la resolución, el número de ondas de Bloch y el modelo de coherencia parcial en Simulation property.
Haga clic en Simulate y luego ajuste el brillo, la normalización, la barra de escala y las etiquetas en Display settings.

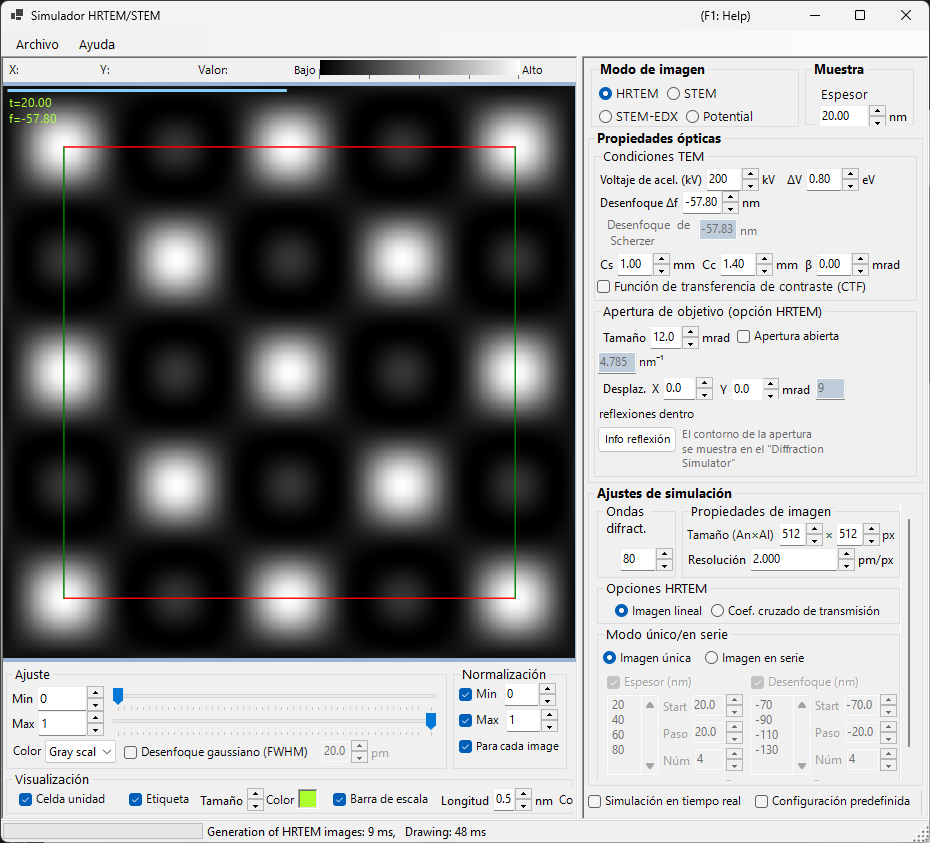

Área de imagen¶

La mitad izquierda de la ventana muestra la imagen simulada. La barra de estado en la parte superior informa de la posición del cursor (X:, Y:) y del valor de imagen Value: (intensidad) bajo el cursor, junto a una escala de intensidad Low → High que refleja el mapa de color y el rango de brillo actuales.

Menú Archivo¶

Menú Ayuda¶

Image mode / Sample¶

HRTEM, Potential o STEM.

Establece el espesor de la muestra.

Optical property¶

TEM conditions¶

Voltaje de aceleración, desenfoque (se muestra el de Scherzer).

Acc. voltage¶

Voltaje de aceleración del microscopio electrónico. Cambiarlo actualiza la longitud de onda corregida relativistamente (mostrada junto al campo) y, junto con Cs, el valor sugerido de desenfoque de Scherzer que se muestra debajo.

Defocus¶

Valor de desenfoque de la lente objetivo. El desenfoque de Scherzer (el valor que maximiza la transferencia de contraste de fase en la aproximación de objeto de fase débil) se muestra debajo como referencia.

Inherent property (HRTEM optical aberrations)¶

Parámetros de aberración específicos del microscopio utilizados por el cálculo de la función de lente.

Cs — coeficiente de aberración esférica.
Cc — coeficiente de aberración cromática.
β — semiángulo de iluminación (efecto de fuente finita).
ΔE — anchura 1/e de la fluctuación de energía del electrón.

Lens function¶

Diagramas de la función de lente. Ajustar el límite superior de u cambia el rango de dibujo.

sin[χ(u)] — función de transferencia de contraste de fase (PCTF).
E_s(u) — función envolvente de coherencia espacial.
E_c(u) — función envolvente de coherencia temporal.

Objective aperture (HRTEM option)¶

Cs, Cc, beta, delta-E, PCTF, envolventes de coherencia espacial/temporal, diafragma objetivo.

Size¶

Tamaño del diafragma objetivo en mrad. Marque Open aperture para quitar el diafragma. El número de puntos de difracción incluidos en el cálculo de ondas de Bloch depende del diafragma; el máximo está limitado por el valor Max Bloch waves en Simulation property.

Shift¶

Desplazamiento horizontal del diafragma en mrad — se usa para imitar un diafragma objetivo desplazado en HRTEM.

Spot info¶

Abre la lista detallada de reflexiones (intensidad, amplitud compleja, etc.) para las reflexiones que pasan a través del diafragma. Resulta cómodo cuando el Simulador de difracción también está abierto para comparar.

STEM options (optical)¶

Convergence semi-angle¶

Semiángulo de la sonda convergente (mrad). Controla el tamaño de la sonda STEM y la resolución espacial de la imagen simulada.

Detector geometry¶

Ángulos de colección interno/externo del detector anular (mrad). Elija entre BF (ángulo interno pequeño), ABF, LAADF, HAADF (ángulo interno grande).

Scan area / step¶

Campo de visión de barrido y tamaño de píxel para la imagen STEM.

Simulation property¶

HRTEM options¶

Max Bloch waves, píxeles/resolución de imagen, coherencia parcial (quasi-coherent / TCC), modo Single/Serial.

Max Bloch waves¶

Número máximo de ondas de Bloch utilizadas en el cálculo dinámico. Aumentarlo mejora la precisión a costa del tiempo de resolución de valores propios de O(N³).

Image property (pixels & resolution)¶

Dimensiones en píxeles y resolución de muestreo de la imagen simulada. Una resolución más alta produce un patrón de franjas más fino, pero un tiempo de FFT por capa proporcionalmente más largo.

Partial-coherent model¶

Cómo se trata la interferencia de ondas al combinar las contribuciones de todas las direcciones del haz incidente.

Quasi-coherent — modelo rápido y aproximado que multiplica la función de transferencia de contraste de fase por las envolventes de coherencia espacial y temporal.
Transmission cross coefficient (TCC) — modelo más preciso que integra sobre el coeficiente de transmisión cruzada completo. Más lento, pero exacto en el régimen de imagen lineal.

Véase Apéndice A3.2 — Formación de la imagen HRTEM.

Single / Serial mode¶

Single image — simula una sola imagen al espesor establecido en Sample property y al desenfoque establecido en Optical property.
Serial image — genera una matriz de espesor × desenfoque según Start / Step / Num para cada uno. Útil para encontrar la condición que mejor coincide con una imagen experimental.

STEM options (simulation)¶

Bloch wave count — mismo papel que en HRTEM, aplicado por posición de sonda.
Angular resolution — número de puntos de muestreo en la integración sobre la dirección de la sonda.
TDS treatment — si se incluye la dispersión térmica difusa mediante los factores de temperatura B. Necesario para LAADF/HAADF.
