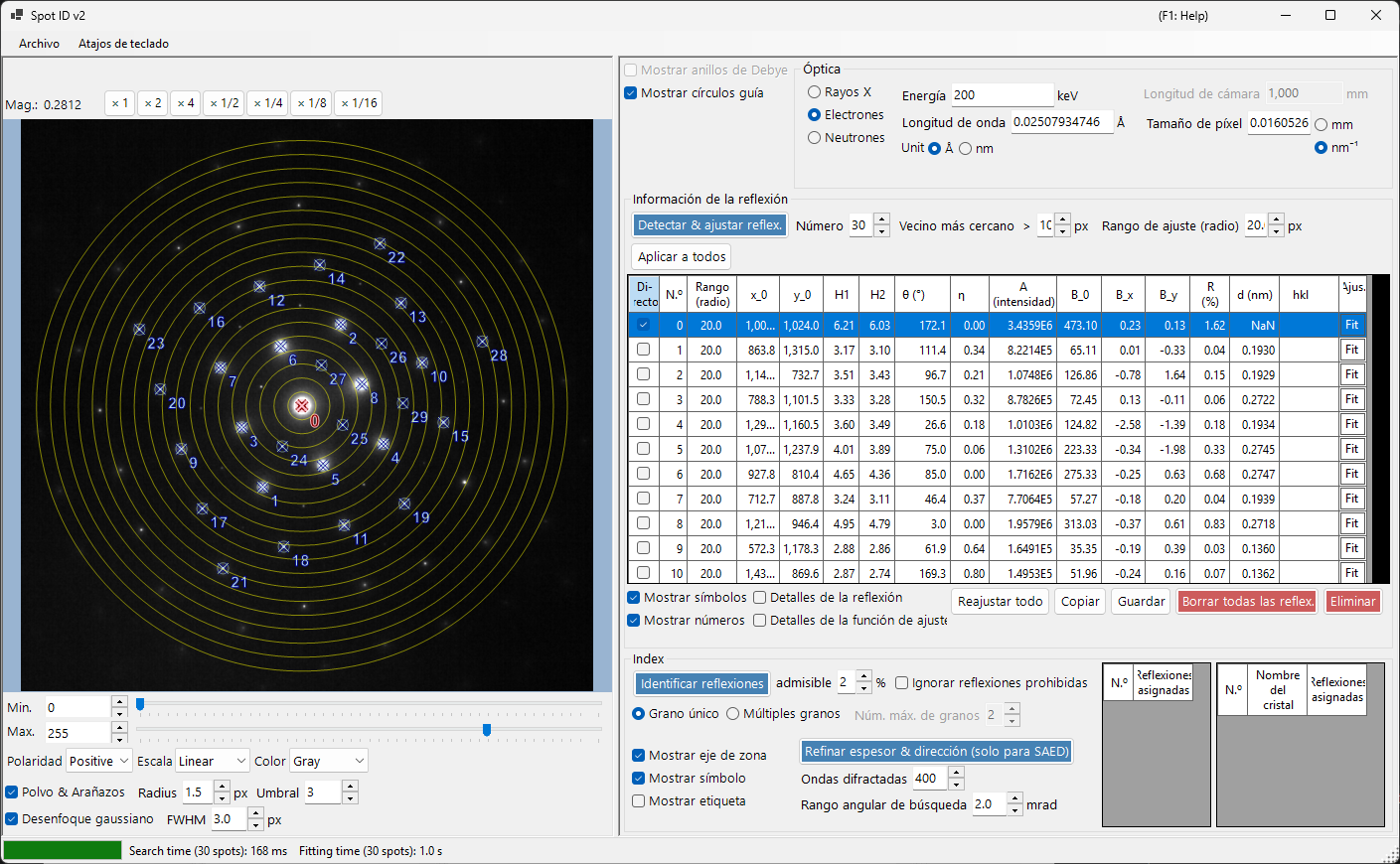

Spot ID v2¶
Spot ID v2 es la versión mejorada de Spot ID con una detección de reflexiones perfeccionada, algoritmos de ajuste mejorados y un motor de indexación más potente.
Atajos de teclado y ratón¶
La lista de reflexiones se construye directamente sobre la imagen cargada. El panel de imagen utiliza la navegación de vista de imagen estándar de ReciPro para desplazar/hacer zoom; para la edición de reflexiones se añaden las combinaciones siguientes.
| Atajo | Acción |
|---|---|
| F1 | Abrir esta página del manual en línea |
| Doble clic izquierdo sobre la imagen | Añadir una reflexión en ese punto (con ajuste de pico) |
| CTRL + doble clic izquierdo | Añadir una reflexión y marcarla como el haz directo (000) |
| Clic izquierdo sobre una reflexión | Seleccionar la reflexión más cercana |
| CTRL + clic derecho sobre una reflexión | Eliminar la reflexión más cercana |
| CTRL + teclas de flecha | Desplazar la reflexión seleccionada un píxel |
| Arrastrar con izquierdo / con central (área vacía) | Desplazar la imagen |
| Rueda del ratón | Acercar/alejar el zoom en el cursor |
| Arrastrar con derecho un recuadro | Acercar el zoom a la región seleccionada |
| Doble clic derecho | Alejar el zoom |
| Doble clic en el encabezado de fila de una reflexión (tabla) | Hacer zoom a esa reflexión (×2) |
Con CTRL+SHIFT+T en la ventana principal se abre/cierra esta ventana.
→ Consulte 21. Atajos de teclado y ratón para ver todas las ventanas de un vistazo.
Menú Archivo¶
Abrir/guardar una imagen de difracción. Se admite la misma carga mediante arrastrar y soltar que en Spot ID v1, y los metadatos DM3/DM4 de Gatan (longitud de cámara, longitud de onda, tamaño de píxel) se tienen en cuenta automáticamente.
Óptica¶
Fuente incidente¶
Seleccione el tipo de radiación (rayos X / electrones / neutrones) y ajuste la energía o la longitud de onda.
Longitud de cámara / Tamaño de píxel¶
La longitud de cámara (mm) y el tamaño de píxel del detector (mm o nm⁻¹). Cuando se carga un archivo DM de Gatan, estos valores se rellenan a partir del encabezado del archivo.

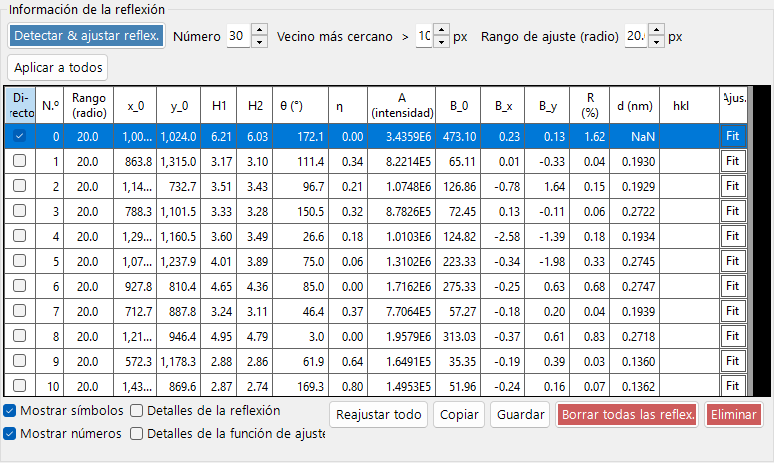

Información de la reflexión¶
- Detect & Fit Spots: Detección automática de reflexiones mediante máximos locales y sustracción del fondo.
- Number: El número máximo de reflexiones que se detectarán.
- Nearest neighbour: La separación mínima (px) permitida entre reflexiones detectadas. Los picos más cercanos que este valor se fusionan, evitando la doble detección de la misma reflexión.
- Fitting range (radius): El radio (px) de la región circular utilizada para ajustar el pico de cada reflexión. Los píxeles dentro de este círculo se ajustan con una función pseudo-Voigt.
- Apply to All: Establece el radio de ajuste de todas las reflexiones al valor actual de Fitting range (radius).
- Delete spot / Clear spots: Eliminar reflexiones individuales o todas las detectadas.
- Copy to clipboard: Copiar las posiciones e intensidades de las reflexiones al portapapeles.

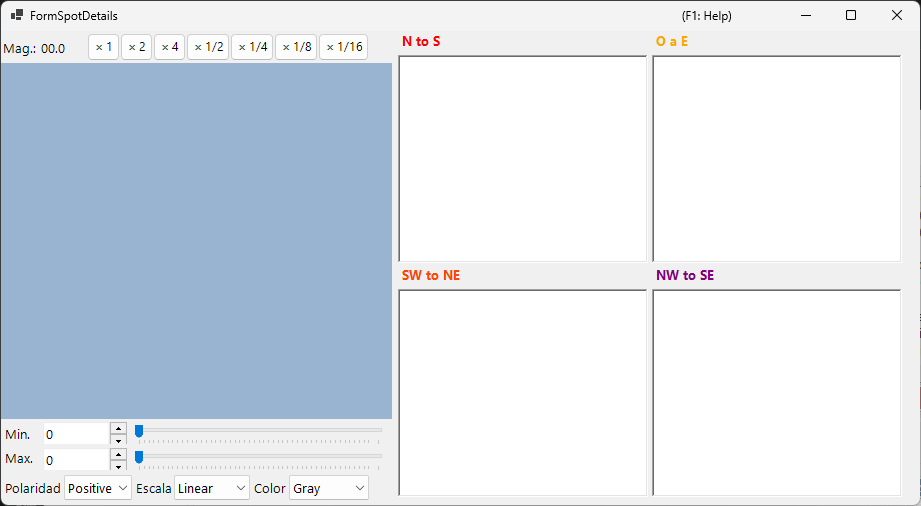

- Details of the spot: Cuando está activado, se abre una ventana que muestra información detallada sobre la reflexión seleccionada actualmente.

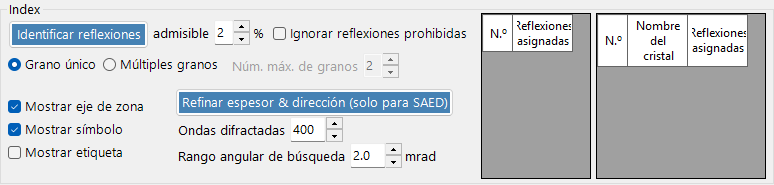

Index¶
- Identify Spots: Ejecuta el algoritmo de indexación para encontrar el cristal y el eje de zona que mejor coinciden.
- Acceptable error: Establece la desviación aceptable en el espaciado interplanar y el ángulo para una coincidencia.
- Ignore prohibited reflections: Cuando está activado, las reflexiones prohibidas por ejes helicoidales y planos de deslizamiento se tratan como no necesariamente satisfechas durante la búsqueda del eje de zona.
- Single Grain / Multiple Grains: Buscar una única orientación (monocristal) o varias orientaciones (una región policristalina / multigrano). Para varios granos, Max. num. of grains establece el límite superior del número de granos que se buscarán.
- Results: Las mejores coincidencias se muestran con el nombre del cristal, el eje de zona [uvw] y los índices individuales de las reflexiones (hkl).
Mejoras respecto a v1¶
- Mejor tratamiento del ruido en la detección de reflexiones.
- Algoritmos de ajuste más robustos con múltiples formas de perfil.
- Indexación más rápida con algoritmos de búsqueda optimizados.
- Compatibilidad con reflexiones solapadas y reflexiones satélite.
