Spot ID v1¶
Spot ID v1 detecta, ajusta e indexa reflexiones de difracción a partir de imágenes experimentales de difracción de electrones. Además admite la búsqueda manual de ejes de zona a partir de una geometría de reflexiones introducida numéricamente (el antiguo TEM ID).
Atajos de teclado y ratón¶
Spot ID v1 toma la geometría de las reflexiones como entrada numérica (el antiguo flujo de trabajo TEM ID), y la detección/ajuste de reflexiones se controla mediante botones; la imagen de difracción se muestra solo como referencia y no es interactiva al hacer clic (el zoom con el ratón y la selección manual de reflexiones pertenecen a Spot ID v2). El único atajo se encuentra en la ventana de resultados:
| Atajo | Acción |
|---|---|
| F1 | Abrir esta página del manual en línea |
| Doble clic en una fila de la lista de resultados | Seleccionar ese cristal y rotarlo al eje de zona correspondiente |
→ Consulte 21. Atajos de teclado y ratón para ver de un vistazo todas las ventanas.
Área principal¶
Muestra la imagen de difracción como referencia. Cargue las imágenes mediante arrastrar y soltar o desde el menú File.
Ajustes de imagen¶
| Ajuste | Descripción |
|---|---|
| Min / Max | Rango de brillo (también ajustable mediante la barra deslizante) |
| Gradient | Positivo o Negativo |
| Scale | Lineal o Log |
| Colour | Escala de grises o Cold-Warm |
| Dust & Scratch | Eliminar píxeles excepcionalmente claros/oscuros (definir rango y umbral) |
| Gaussian blur | Aplicar desenfoque (rango en píxeles) |
Optics¶
Introduzca la fuente incidente, la energía/longitud de onda, la longitud de cámara y el tamaño de píxel del detector.
Si se carga un archivo dm3/dm4 (Gatan Digital Micrograph), estos valores se establecen automáticamente.
Detección y ajuste de reflexiones¶
Pulse Detect & fit spots para detectar automáticamente las reflexiones de difracción y ajustarlas con una función Pseudo-Voigt 2D. Los resultados aparecen en la tabla.
Opciones de detección¶
| Parámetro | Descripción |
|---|---|
| Number | Número máximo de reflexiones a detectar |
| Nearest neighbour | Distancia mínima entre reflexiones detectadas |
| Fitting range | Radio (píxeles) alrededor de cada reflexión para el ajuste |
Controles de la tabla¶
| Botón | Acción |
|---|---|
| Reset range | Restablecer el rango de ajuste de todas las reflexiones |
| Show label/symbol | Superponer etiquetas/símbolos sobre la imagen |
| Clear all spots | Eliminar todas las reflexiones |
| Save / Copy | Exportar la tabla en formato separado por tabuladores (Excel) |
| Re-fit all | Reajustar todas las reflexiones |
Ventana de detalle de la reflexión¶
Marque la casilla para abrir una ventana de detalle que muestra la reflexión seleccionada (izquierda) y los perfiles en cuatro direcciones (derecha). Azul = datos observados, rojo = ajuste.
Index¶
Pulse Identify spots para indexar las reflexiones detectadas frente al cristal seleccionado en la Ventana principal.
| Ajuste | Descripción |
|---|---|
| Acceptable error | Tolerancia para la indexación |
| Single grain / Multi grains | Indexar como cristal único o como varios granos (definir el número máximo de granos) |
| Show label/symbol | Superponer las etiquetas indexadas sobre la imagen |
| Refine thickness and direction | Aplicar la teoría dinámica (método de Bethe) para refinar el espesor de la muestra y la orientación del cristal que mejor se ajusten a las intensidades detectadas |

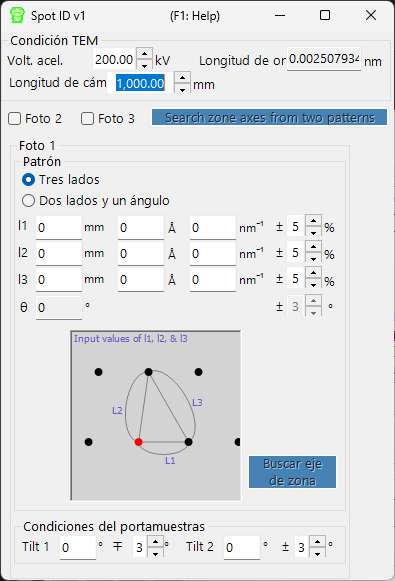

Búsqueda de eje de zona a partir de la geometría de reflexiones (antiguo TEM ID)¶
Cuando no dispone de una imagen para cargar, todavía puede buscar ejes de zona candidatos introduciendo a mano la geometría de un patrón de difracción de electrones de área seleccionada (SAED). Introduzca las condiciones de observación TEM y la geometría de las reflexiones, y luego pulse Search zone axes para encontrar orientaciones cristalinas candidatas.
TEM condition¶
Introduzca las condiciones de observación TEM (voltaje de aceleración, longitud de cámara, etc.).
Photo 1, 2, 3¶
Introduzca la geometría de las reflexiones de difracción.
- Para introducir la distancia entre reflexiones en el detector, use la casilla mm.
- Si conoce el valor d, introdúzcalo en unidades Å o nm⁻¹.
Three sides mode : Introduzca las longitudes de los tres lados de un triángulo cuyo vértice es el direct spot.
Two sides and an angle mode : Introduzca las longitudes de dos lados (incluyendo el direct spot) y el ángulo entre ellos.
