CBEDシミュレーション¶
CBED（収束電子回折）シミュレーションは、ブロッホ波（Bethe）法を使用して収束ビームパターンを計算・表示します。CBEDパターンはスポットの代わりに回折ディスクを示し、結晶の対称性、厚さ、構造に関する豊富な情報を含みます。

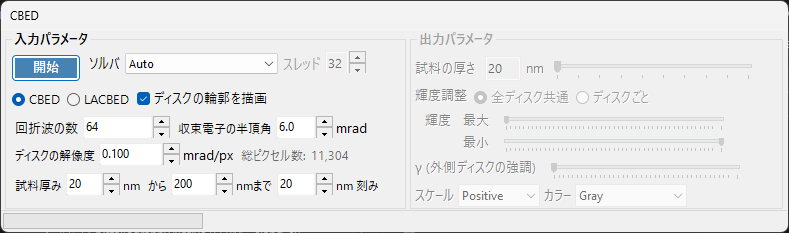

このウィンドウを開くには、回折シミュレータの入射ビームモードで 収束 (CBED, 電子線のみ) を選択します。
入力パラメータ¶
モード¶
- CBED: 標準的な収束ビームパターン。各ディスクは一つの反射に対応し、透過ディスク (000) が中心にあります。
- LACBED（大角度CBED）: 大角度収束ビームパターン。異なる反射からのディスクが重なり合います。高次ラウエゾーン (HOLZ) 線や対称性の観察に有用です。
収束半角 (mrad)¶
収束ビーム円錐の半角。各回折ディスクのサイズを決定します。典型的な値: 5-30 mrad。
ディスク解像度 (mrad/pixel)¶
各ディスク内の角度分解能。値が小さいほど高解像度ですが、計算時間は二乗で増加します。
回折波の数¶
各入射ビーム方向でのブロッホ波計算に含まれるビームの最大数。典型的な値: 100-500。
厚さ範囲¶
試料厚さ (nm) の開始値、終了値、ステップ値を設定します。
ソルバー¶
- Auto: 最適なソルバーを自動選択。
- Eigenproblem (MKL): Intel MKLベース（最速）。
- Eigenproblem (Eigen): Eigen C++ライブラリ。
- Managed: 純粋な .NET マネージド（最も遅いが常に利用可能）。
スレッド数¶
計算の並列スレッド数。
ディスクの輪郭を描画¶
チェックすると、各回折ディスクの境界を示す円を描画します。
実行 / 停止¶
開始 をクリックしてCBEDシミュレーションを開始します。中止 で計算をキャンセルできます。
出力パラメータ¶
表示モード¶
- 全ディスク共通: すべてのディスクを含む完全なCBEDパターンを表示。
- ディスクごと: 選択した単一のディスクをフル解像度で表示。
厚さスライダー¶
表示する厚さを選択。
明るさ / ガンマ / カラースケール / グラデーション¶
表示の調整。
物理的背景¶
CBEDでは、入射ビームは異なる方向の平面波の円錐です。各方向について、ブロッホ波法が結晶内の電子シュレーディンガー方程式を解きます。
HOLZ（高次ラウエゾーン）線は、上位ラウエゾーンの反射から生じるCBEDディスク内の細い暗/明線として現れます。c軸の格子定数に敏感で、3次元構造解析に有用です。
