HRTEM / STEMシミュレータ¶
HRTEM/STEM シミュレータ は、選択した結晶と方位に対するTEM格子縞像（HRTEM）・STEM像・投影ポテンシャルをシミュレーションします。シミュレート ボタンで実行します。

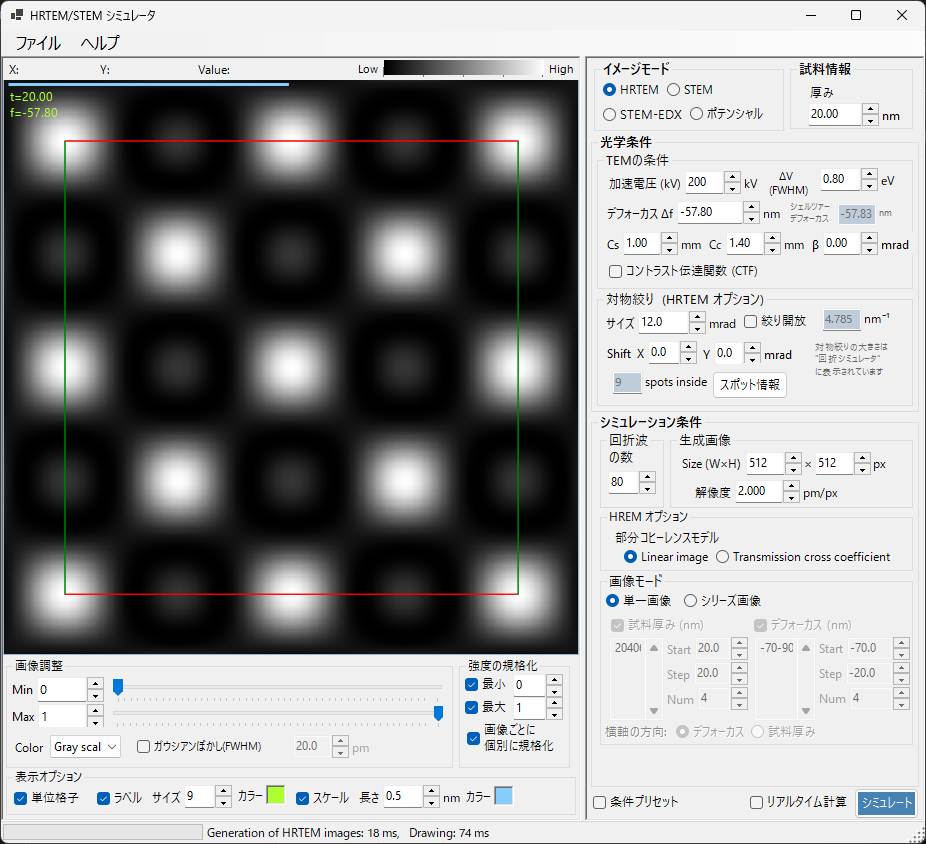

ウィンドウは大きく2つに分かれます。左側はシミュレーション結果の表示と見た目の調整（描画ボックス・明るさ・カラー・スケールバーなど）、右側は計算条件の設定（光学条件・シミュレーション条件）です。
このページと各モードページの分担¶
- このページ（まとめ）: 全モードで共通の操作と、左側の結果表示・調整 をまとめます。
- 各モードページ: そのモードを選んだときに 右側に現れる全設定項目 を、1ページで完結するように網羅します（モード間で一部重複します）。
| モード | 内容 | ページ |
|---|---|---|
| HRTEM | 高分解能TEM格子縞像 | HRTEMシミュレーション |
| STEM | 走査透過電子顕微鏡像（BF/ABF/LAADF/HAADF） | STEMシミュレーション |
| ポテンシャル | 投影結晶ポテンシャル（\(U_g\) / \(U'_g\)） | ポテンシャルシミュレーション |
キーボード・マウスショートカット¶
結果は1つ以上の画像ペインに表示されます。ReciPro 標準の 画像ビュー操作 で、全ペインが連動して拡大・平行移動します。
| ショートカット | 動作 |
|---|---|
| F1 | このページのオンラインマニュアルを開く |
| CTRL+C（画像グリッドにフォーカス時） | 画像をメタファイルとしてクリップボードへコピー |
| 左ドラッグ／中ドラッグ | 画像を平行移動（全ペイン連動） |
| ホイール上／下 | カーソル位置を中心にズームイン（×2）／ズームアウト（×0.5） |
| 右ドラッグで矩形選択 | 選択範囲にズームイン |
| 右クリック／右ダブルクリック | ズームアウト（×0.5） |
| CTRL ＋ 右ドラッグで矩形 | 矩形領域を選択 |
| ペインを左ダブルクリック | そのペインを最大化／グリッドに戻す（複数ペイン時） |
| マウス移動（ボタンなし） | カーソル位置の座標（pm）とピクセル値を表示 |
→ 全ウィンドウの一覧は 21. キーボード・マウスショートカット を参照。
目的別クイックルート¶

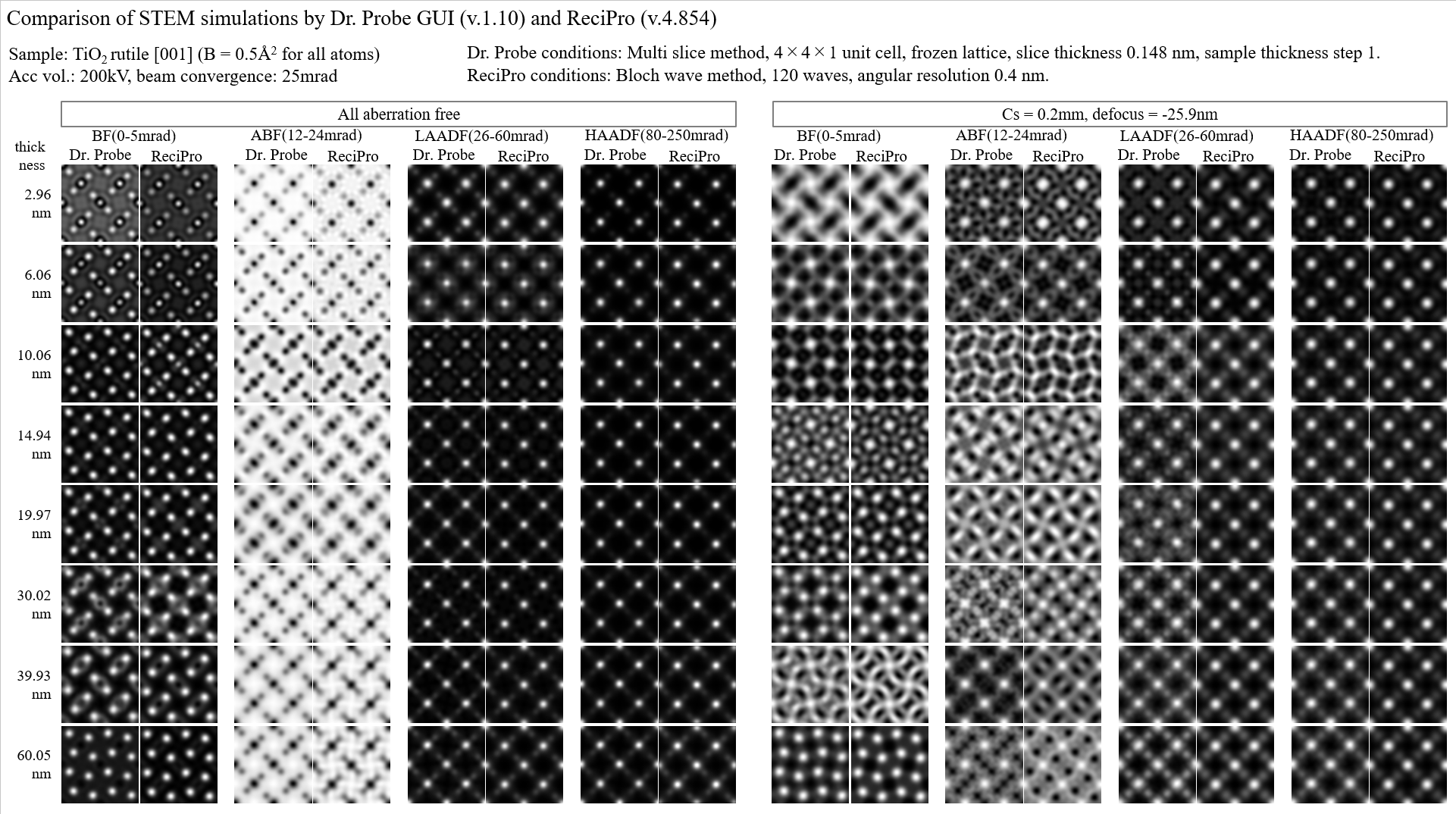

| 目的 | 最初に設定する場所 | 参照ページ |
|---|---|---|
| HRTEM像を1枚計算する | イメージモードを HRTEM、TEMの条件で加速電圧とデフォーカスを設定 | HRTEMシミュレーション、HRTEM 像形成 |
| STEM像を計算する | イメージモードを STEM、STEMオプションで収束角と検出器を設定 | STEMシミュレーション、STEM の計算 |
| 投影ポテンシャルを見る | イメージモードを ポテンシャル にする | ポテンシャルシミュレーション |
| 厚さ・デフォーカスシリーズを作る | HRTEMで 画像モードの 単一 / シリーズ画像 と画像条件を設定 | HRTEMシミュレーション |
| TDSを含むHAADF-STEMを扱う | 原子の温度因子を非ゼロにし、STEM検出器を LAADF / HAADF 側へ設定 | STEM の計算 |
基本ワークフロー¶
- メインウィンドウで結晶と方位を決め、このウィンドウを開く。
- イメージモードで HRTEM / STEM / ポテンシャルを選ぶ。
- 光学条件で加速電圧、デフォーカス、収差、絞り、STEM収束角などを設定する（各モードページ参照）。
- シミュレーション条件で厚さ、画像サイズ、分解能、ブロッホ波数、部分コヒーレンスモデルなどを設定する（各モードページ参照）。
- シミュレートを押し、必要に応じて左側の 画像調整・強度の規格化・表示オプションで見た目を整える。
イメージモードの選択¶
右上の イメージモード で計算の種類を選びます。選んだモードに応じて右側のパネル構成（光学条件・シミュレーション条件）が切り替わります。
- HRTEM — 高分解能TEM格子縞像 → HRTEMシミュレーション
- STEM — 走査透過電子顕微鏡像 → STEMシミュレーション
- STEM-EDX — STEMの計算条件で STEM-EDX 出力を扱う（STEMの一種）
- ポテンシャル — 投影結晶ポテンシャル → ポテンシャルシミュレーション
画像エリア（左側）¶
ウィンドウ左半分にシミュレーション像が表示されます。上部のステータスバーには、カーソル位置 (X:、Y:) とカーソル直下の画像の Value: (強度) が表示され、その右に現在のカラーマップと明るさ範囲を表す Low → High の強度スケールが並びます。
複数枚（シリーズ画像、ポテンシャルの振幅/位相など）はグリッド状に並び、いずれのペインも連動してズーム・平行移動します。
結果の表示・調整（左側パネル）¶
左下のパネルでは、計算結果の見た目（明るさ・カラー・規格化・重畳要素）を調整します。これらは全モード共通で、計算をやり直さずに反映されます。
画像調整¶
- Min / Max : 表示する輝度レンジの下限（黒）と上限（白）。トラックバーでコントラストを調整します。
- Color : 画像のカラースケール。Gray scale（グレースケール）または Cold-Warm（青〜赤）。
- ガウシアンぼかし(FWHM) : チェックすると、右の半値全幅 (pm) でガウシアンぼかしを適用し、有限分解能（点像分布）を近似します。
強度の規格化¶
- 画像ごとに個別に規格化 : チェックすると、各画像を個別に正規化します（オフのときはシリーズ全体を共通スケールで規格化）。
- 最小 / 最大 : 正規化の下限・上限を、画像の最小/最大値ではなく右の指定値に固定します。
STEM像の表示対象¶
STEMモードのときだけ表示されます。計算済みのSTEM像のうち、どの散乱成分を表示するかを切り替えます（弾性 / TDS / 弾性 & TDS）。STEM固有の項目のため STEMシミュレーション にも掲載しています。
表示オプション¶
像に重畳する要素を設定します。
- 単位胞 : 投影単位胞の輪郭を重畳し、像コントラストと結晶格子の対応を確認します。
- ラベル : 厚さ・デフォーカス・指数などのラベルを重畳します。サイズ（フォントサイズ）と カラー を指定できます。
- スケール : スケールバーを重畳します。長さ (nm) と カラー を指定できます。
シミュレーションの実行¶
- シミュレート : 現在の結晶・顕微鏡条件・厚さ・デフォーカス・表示設定で計算を実行します。
- 停止 : 実行中の計算を中断します（計算中のみ表示）。
- リアルタイム計算 : チェックすると、結晶の回転に合わせて即座に再計算します（STEMモードでは非表示）。
- 条件プリセット : TEM撮影条件を保存・呼び出すプリセットウィンドウの表示を切り替えます。
ファイルメニュー¶
- 画像を保存 : PNG / TIFF / メタファイル (EMF) で保存。個別保存 はシリーズ画像を1枚ずつ保存します。
- 画像をコピー : 画像 または メタファイル (EMF) としてクリップボードへコピー。
- 記号オーバープリント : 保存画像に単位胞・ラベル・スケールバーを焼き込みます。
- TEMパラメータの読込 / 保存 : 加速電圧・収差などの光学条件をファイルに保存・復元します。
ヘルプメニュー¶
- HRTEMシミュレーションの基本原理 : HRTEM像形成の解説（Appendix A3.2）を開きます。
- 計算ライブラリ : 計算ライブラリを選択します。Native code（高速な C++/Eigen）または Managed code（.NET）。通常は Native が高速です。
