ALCHEMI 시뮬레이션¶
ALCHEMI (Atom Location by CHannelling-Enhanced MIcroanalysis) 는 계통 반사열을 따라 결정을 기울이면서 특성 X선 수율을 측정하고, 그 방위 의존성으로부터 도판트가 어느 자리를 차지하는지를 판정하는 방법입니다. ReciPro 의 ALCHEMI 시뮬레이터는 결정 구조와 자리 가설로부터 로킹 곡선 (방위에 대한 이온화 수율) 을 순방향으로 계산합니다.
Preview 기능입니다. v1 은 1 차원 순방향 계산만 수행하며, 실험 데이터에 대한 피팅과 2D 맵 (2D-HARECXS) 은 구현되어 있지 않습니다 (해당 탭은 숨겨져 있습니다). 저자들이 아는 한, 공개되어 있는 다른 ALCHEMI 순방향 시뮬레이터는 없습니다. 대조할 구현이 없으므로 적용 범위와 알려진 한계를 읽은 뒤에 결과를 정량적으로 사용하십시오.
열기: 회절 시뮬레이터 의 옵션 메뉴 → ALCHEMI 시뮬레이터...
GUI 조건: Wave Length = Electron (결정·가속 전압·방위는 상위 회절 시뮬레이터에서 받아옵니다)

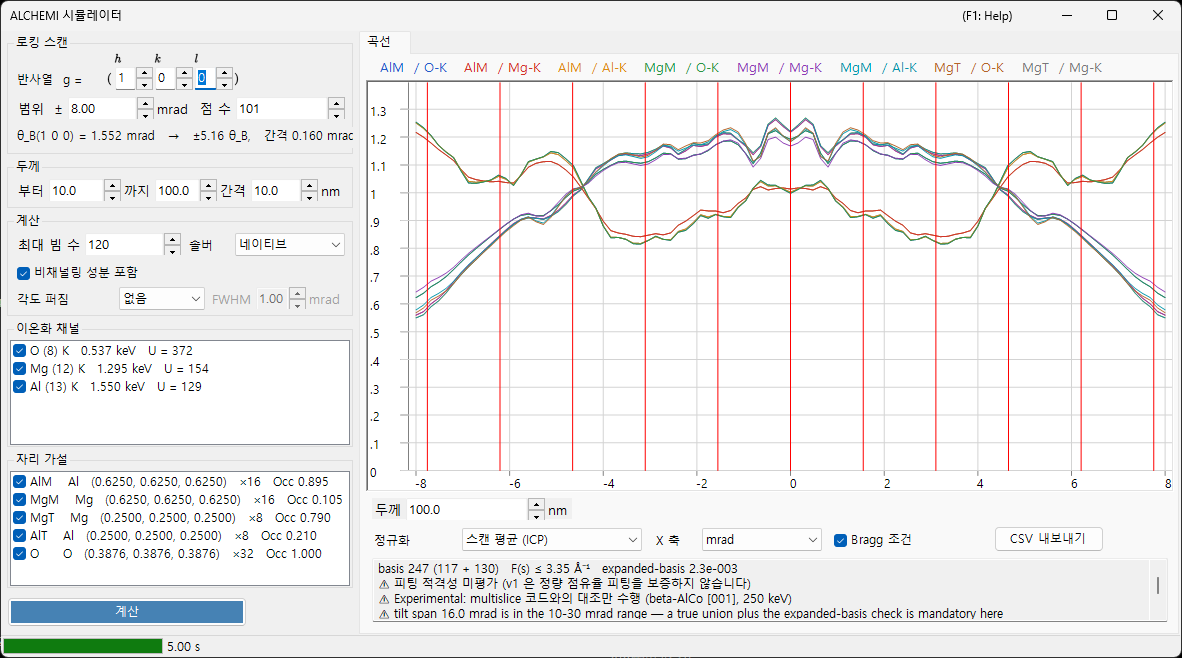

창은 왼쪽이 설정 (스캔·두께·계산·이온화 채널·자리 가설), 오른쪽이 결과 (곡선 탭) 입니다.
무엇을 계산하는가¶
각 입사 방위에 대해 블로흐파법으로 결정 내부의 파동장을 풀고, 자리 \(s\) 와 이온화 채널 \(c\) 의 조합마다 두께 \(t\) 까지의 이온화 수율을 해석적으로 적분합니다.
이온화 행렬 \(\mu\) 는 두 반사의 차 \(G = \mathbf{g}_h - \mathbf{g}_g\) 에만 의존합니다.
- \(\sigma_c\) : 이온화 전체 단면적. Bote–Salvat 모델
- \(F_c(s)\) : 정규화 이온화 형상 인자. 자체 생성 DHFS 표 (빔 상호작용 및 STEM-EDX 와 동일한 데이터 기반)
- \(e^{-M_a(G)}\) : 디바이–월러 인자 (비등방 ADP 지원)
이는 ICSC (Oxley & Allen 2003) 의 국소 형상 인자 근사에 해당합니다. 두 운동량 MDFF 는 사용하지 않습니다.
비채널링 성분¶
열확산 산란 흡수로 결맞은 블로흐장에서 벗어난 전자는 방향이 무작위화된 전자로서 남은 두께를 지나가며, 그곳에서도 이온화를 일으킵니다.
계산 상자의 비채널링 성분 포함을 해제하면 이 항이 빠집니다. 전형적인 두께에서 전체 수율의 수십 퍼센트를 차지하므로, 빼면 자리 대비가 실제보다 강해 보입니다.
출력량¶
일차량은 입사 전자 1 개당 생성되는 내각 공공의 수입니다. X선 광자로의 변환 (형광 수율과 선 분기), 시료 내 X선 자체 흡수, 검출기 효율과 입체각은 적용하지 않았습니다.
⚠ 공공 수는 계수값이 아닙니다. 실측 EDX 강도와의 사이에는 ReciPro 가 수행하지 않는 3 단계 — 원자 과정·시료·장치 — 가 더 있습니다.
- 공공 → 광자 : 껍질의 형광 수율과 선 분기
- 광자 → 시료를 빠져나온 광자 : X선 자체 흡수. 광자가 생성된 깊이와 취출각에 의존합니다
- 광자 → 계수값 : 검출기 효율·입체각과 스펙트럼 처리
특히 2 는 완성된 곡선에 흡수 계수를 하나 곱해서 나중에 되돌릴 수 있는 양이 아닙니다 (먼저 수율을 깊이별로 분해해야 합니다). 따라서 이 곡선을 실측 강도·k 팩터·조성과 비교하려면 위 단계들을 ReciPro 밖에서 수행해야 합니다.
이 가운데 어느 것이 정규화에서 살아남는지에 주의하십시오. 1 과 3, 그리고 상수로 취급할 수 있는 흡수는 방위에 의존하지 않는 곱셈 인자이므로, 두 선의 에너지가 크게 달라도 ICP (스캔 평균) 정규화에서 떨어져 나갑니다. 자체 흡수는 일반적으로 그렇지 않습니다. 채널링은 공공이 생성되는 깊이 분포를 바꾸므로, 흡수되는 비율 자체가 스캔에 따라 변하여 정규화 뒤에도 남습니다. 에너지가 가까운 선을 고르는 것이 도움이 되는 것은 이 남는 부분에 대해서입니다.
왼쪽 창: 설정¶
로킹 스캔¶
| 항목 | 설명 | 기본값 |
|---|---|---|
| 반사열 g = ( h k l ) | 훑을 계통 반사열을 그 역격자 벡터 \(\mathbf{g} = h\mathbf{a}^* + k\mathbf{b}^* + l\mathbf{c}^*\) 의 반사 지수 \((h\,k\,l)\) 로 지정합니다 (방향 지수 \([u\,v\,w]\) 가 아닙니다). 기울기 축은 빔과 이 \(\mathbf{g}\) 양쪽에 수직으로 잡히므로, 스캔은 이 열을 Bragg 조건을 통과하며 훑습니다 | (1 0 0) |
| 범위 ± | 기울기 스캔의 반폭 (mrad). 약 10 mrad 를 넘으면 고정 합집합 기저가 보장되지 않고, 30 mrad 를 넘으면 v1 의 보장 범위 밖입니다 | 8 mrad |
| 점 수 | 스캔 점의 개수 (3–1001) | 101 |
그 아래 줄에 선택한 반사열의 Bragg 각 \(\theta_B\), 스캔 폭이 몇 \(\theta_B\) 에 해당하는지, 기울기 간격이 표시됩니다. 실행 전에 스캔이 실제로 어디까지 미치는지 확인할 수 있습니다.
⚠ 기본값 ±8 mrad 는 쓰기 편한 출발값이지 문헌상의 최적값이 아닙니다. Jones (2002) 의 총설은 로킹 스캔 폭을 mrad 의 수치로 제시하지 않습니다. 위 표에 적은 상한도 v1 의 수치 계산상 한계이지 권장값이 아닙니다. 폭은 \(\theta_B\) 단위로 판단하고 (표 아래 줄이 그것을 표시합니다), 비교하려는 동역학적 특징이 스캔 안에 들어오도록 고르십시오.
⚠ 「조명은 Bragg 각 정도까지 열어도 된다」는 Jones 의 서술 (최적화된 계통 반사열 조건에 대한 것) 은 입사 원뿔의 수렴 반각, 즉 아래 계산 상자의 각도 퍼짐에 관한 것입니다. 로킹 스캔 반폭의 권장값이 아닙니다. 서로 다른 양이므로 혼동하지 마십시오.
두께¶
시작·끝·간격 (nm) 을 지정합니다. 모든 두께가 한 번의 계산으로 함께 구해지며, 결과는 곡선 아래의 두께 상자로 전환합니다 (스핀 버튼으로 계산된 두께를 차례로 넘기고, 직접 입력한 값은 가장 가까운 계산된 두께로 맞춰집니다). 시작과 끝이 같아 두께가 한 점뿐이면 전환할 대상이 없으므로 이 상자는 비활성화됩니다.
자리 대비는 얇은 시료와 두꺼운 시료 사이에서 크게 달라지고 부호까지 뒤집힐 수 있으므로, 결론을 내리기 전에 여러 두께를 확인하십시오. 두께 선택기를 곡선 바로 아래에 둔 이유가 그것입니다.
계산¶
| 항목 | 설명 | 기본값 |
|---|---|---|
| 최대 빔 수 | 방위 1 개당 블로흐파 수의 상한 (1–1600). 스캔 전체의 합집합은 이보다 큽니다 | 120 |
| 솔버 | 고유치 문제의 계산 엔진: 네이티브 (Eigen C++) 또는 관리형 (.NET). 네이티브 솔버를 쓸 수 없는 환경에서는 관리형으로 고정됩니다 | 네이티브 |
| 비채널링 성분 포함 | 위의 \(Y_\text{dech}\) 를 더할지 여부 | 켬 |
| 각도 퍼짐 | 곡선을 입사 빔의 각도 퍼짐과 컨볼루션합니다. 없음 또는 Gaussian (반치전폭, mrad). 방위 축 위의 후처리이며 표시 정규화보다 먼저 적용됩니다 | 없음 |
빔 수 상한 1600 은 이온화 형상 인자의 수록 범위 \(s \le 16\ \text{Å}^{-1}\) 와 짝을 이룹니다. 실측으로 1600 빔에서도 기저가 요구하는 \(s\) 는 약 10.5 Å⁻¹ 에 그치므로, 이 상한을 지키는 한 수록 범위를 다 쓰는 일은 없습니다. 실제 도달값은 그래프 아래의 기저 진단 상자의 첫 줄에 나옵니다.
이온화 채널¶
이온화할 원소와 껍질의 목록입니다. 각 줄은 원소 (Z) 껍질 흡수단 에너지 U = 과전압 형태이며, 주의가 필요한 상태는 끝에 괄호로 표시됩니다.
- 여기할 수 없는 채널 (입사 에너지가 흡수단보다 낮음) 이나 수록 범위 밖의 채널은 이유와 함께 표시되며 선택할 수 없습니다
- 과전압 \(U = E_0/E_\text{단}\) 이 1.2 미만인 채널에는 주의 표시가 붙습니다. 그 영역에서는 단면적의 신뢰도가 낮기 때문입니다
자리 가설¶
수율을 따로 계산할 원자 자리의 목록으로, 라벨 원소 (x, y, z) ×다중도 Occ 점유율 로 표시됩니다.
⚠ 트레이서 근사에서는 채널과 자리의 조합이 자유롭습니다. 도판트의 이온화 채널을 호스트 자리의 기하 (위치·ADP·점유율) 와 짝짓는 것이 의도된 사용법이며, 원소가 일치하는 조합으로만 제한하면 오히려 잘못입니다. 선택한 채널과 자리의 모든 조합이 계산됩니다.
계산 / 중지¶
계산으로 스캔을 시작합니다. 진행 상황은 상태 표시줄에 5 단계 (이온화 데이터 해결 → 합집합 기저 구성 → 이온화 행렬 구성 → 방위 계산 → 확장 기저 검증) 로 표시되며, 중지로 언제든 중단할 수 있습니다.
오른쪽 창: 곡선 탭¶
계산이 끝나면 자리 × 채널 조합마다 곡선이 하나씩 그려집니다. 범례는 자리 라벨 / 채널 입니다.
| 항목 | 설명 |
|---|---|
| 두께 | 표시할 두께를 선택합니다. 스핀 버튼으로 계산된 두께를 차례로 넘기고, 직접 입력한 값은 가장 가까운 계산된 두께로 맞춰집니다 (재계산은 일어나지 않습니다) |
| 정규화 | 스캔 평균 (ICP) = 스캔 전체의 평균으로 나눔 (ALCHEMI 에서 통상 쓰는 양) / 최댓값 = 1 / 원시값 (전자당) |
| X 축 | mrad 와 θ_B (훑은 반사열의 Bragg 각 단위) 를 전환합니다 |
| Bragg 조건 | \(\theta = n\,\theta_B\) 위치에 세로선을 긋습니다 |
| CSV 내보내기 | 모든 방위·두께·자리·채널의 원시 곡선을 CSV 파일로 씁니다 (아래) |
⚠ 정규화는 표시상의 변환일 뿐입니다. 저장되는 양은 항상 입사 전자 1 개당 생성 공공 수이며, 최댓값 = 1 은 표시 전용이므로 ICP 의 기준으로 쓸 수 없습니다.
대비와 상관¶
곡선 아래 읽기 전용 진단 상자 (나머지는 스크롤로 확인. 텍스트는 선택해 복사할 수 있습니다) 의 마지막 줄들에는 계열별 대비 \((\max-\min)/\text{평균}\) 과, 첫 계열에 대한 상관계수 \(r\) 이 표시됩니다. 어느 자리가 효과를 내는지 한눈에 판단하기 위한 요약입니다. \(r\) 이 \(+1\) 에 가까운 두 계열은 방위 의존성이 같다는 뜻이며, 그 데이터로는 두 자리를 분리할 수 없습니다.
기저 진단¶
진단 상자의 첫 줄들은 기저의 상태를 한 항목당 한 줄로 알려줍니다.
basis 347 (184 + 163) F(s) ≤ 6.20 Å⁻¹ expanded-basis 6.7e-3
⚠ 피팅 적격성 미평가 (v1 은 정량 점유율 피팅을 보증하지 않습니다)
⚠ Experimental: multislice 코드와의 대조만 수행 (beta-AlCo [001], 250 keV)
- basis N (중심만 + 합집합으로 추가) : 스캔의 모든 방위에 걸친 반사의 진짜 합집합 개수
- F(s) ≤ … Å⁻¹ : 기저가 실제로 요구한 형상 인자 인수의 최댓값
- expanded-basis : 스캔의 중심과 양 끝을 1.25 배 기저로 다시 풀었을 때의 최대 상대차. 수렴 오차의 대리량입니다
- 피팅 적격성 : v1 은 항상 미평가로 보고합니다. 이 진단에는 알려진 결함이 셋 있습니다 — 분모가 텐서 전체의 최댓값이고, 분자가 절대 수율이며, 1.25 배 기저가 실제로 커지지 않을 때 그대로 통과합니다. 그래서 「적격」이라고 보증하면 위험한 방향으로 틀리게 됩니다
- Experimental : 정량적으로 확인된 것은 β-AlCo 뿐이므로, 모든 실행에 검증 범위와 함께 이 표시가 붙습니다
⚠ v1 은 정량적인 점유율 피팅을 보증하지 않습니다. 원시 진단값은 계속 표시되고 작을수록 좋지만, 합격 표시가 아니라 참고치로 다루십시오. 또한 이 진단은 절대 수율에 대해 정의되어 있으므로, 스캔 평균으로 나누는 ICP 만 볼 때에는 보수적으로 나옵니다.
다음 상황에서는 경고가 진단 상자에 별도의 줄로 (각각 ⚠ 를 앞에 붙여) 추가됩니다.
- 가속 전압이 80 kV 미만 : 이 전압에서는 형상 인자 표가 \(s = 16\ \text{Å}^{-1}\) 까지를 보장하지 못합니다. 기저가 요구하는 \(s\) 가 보증 범위 안에 있으면 계산 자체는 옳으므로 이는 거부가 아니라 고지입니다
- 형상 인자 절단 : 보증 범위 밖의 \(F(s)\) 를 0 으로 절단한 경우, 그 오차의 상계 \(|F| \le \varepsilon\) 가 수치로 표시됩니다. 조용히 외삽하지 않습니다
CSV 내보내기¶
CSV 내보내기는 # key: value 형식의 머리글 (아래는 발췌) 에 이어 long-format 표를 씁니다. 머리글은 그 파일만으로 재현 조건을 알 수 있도록 작성되어 있습니다.
# generator: ReciPro ALCHEMI, ver 4.947 (2026-08-09)
# model: LocalFormFactor (local form-factor approximation; NOT the two-momentum MDFF)
# quantity: IonizationVacanciesGenerated (PerIncidentElectron)
# crystal: MgAl2O4 (spinel) / F d -3 m
# cell_nm: a 0.808000 b 0.808000 c 0.808000 alpha 90.0000 beta 90.0000 gamma 90.0000 deg
# accelerating_voltage_kV: 200.000
# scan_row_hkl: 1 0 0
# theta_B_mrad: 1.552030
# thicknesses_nm: 10.0000 20.0000 ... 100.0000
# angular_spread: Gaussian1D FWHM 1.0000 mrad (kernel renormalized at the scan ends)
# processing_order: forward yield -> angular spread convolution -> (display normalization, NOT applied to these columns)
# basis: 202 beams (120 centre-only + 82 added by the union), hash 1F3A...
# expanded_basis_max_rel_diff: 9.500e-004
# fit_eligibility: NotEvaluated (v1 does not certify quantitative occupancy fits; raw diagnostic AcceptedForFit=True at tolerance 3e-3)
# occupancy_coupling: Tracer (dilute limit; site responses may be combined linearly). VCA is not implemented
# verification: Experimental. Quantitatively verified only for beta-AlCo [001] at 250 keV (Al-K / Co-K / Co-L). ...
# not_modelled: X-ray self-absorption, detector efficiency and solid angle, fluorescence yield and line branching, background, specimen thickness distribution, specimen bending
# channel[Al-K]: edge 1.5596 keV, sigma 1.95e-007 nm2, sigma_source ... , F(s)_source ... (tabulated to s = 16.0 A^-1), not truncated
# site[AlM]: atom indices 0, occupancy from the crystal
# conventions: tilt is the signed rotation about the axis perpendicular to both the beam and g(scan_row_hkl), positive toward +g; angles in mrad; lengths in nm; ...
tilt_mrad,thickness_nm,site,channel,dynamic,dechannelled,total,dynamic_conv,dechannelled_conv,total_conv
dynamic / dechannelled / total 은 따로 저장되므로 비채널링 성분의 기여를 나중에 평가할 수 있습니다. *_conv 열은 각도 퍼짐을 켰을 때만 나타나며 컨볼루션된 곡선이 들어갑니다. 즉 재현용 원시값과 실험 비교용 값이 한 파일에 함께 담깁니다. 값은 표시상의 정규화를 거치지 않은 원시값 (입사 전자당) 이고, 소수점은 항상 마침표입니다.
적용 범위와 알려진 한계¶
「계산할 수 있다」와 「정량적으로 검증되었다」는 다릅니다. 이 절은 후자의 범위를 밝힙니다.
일반적인 ±% 정확도는 제시하지 않습니다 — 구분해야 할 3 가지¶
ReciPro 는 「자리 점유율을 ±N % 로 정할 수 있다」와 같은 일반적인 정확도를 의도적으로 제시하지 않습니다. Jones (2002) 의 총설도 보편적인 점유율 오차를 보고하지 않으며, 그런 형태로 공표된 수치는 어떤 계를 어떤 절차로 측정한 결과일 뿐, 수법의 성질도 아니고 하물며 이 시뮬레이터의 성능도 아닙니다.
결과를 판단할 때는 다음 3 가지를 구분하십시오.
정밀도 (precision) : 수치가 얼마나 재현되는가 — 계수 통계, 회귀가 돌려주는 오차, 반복 간의 산포. 피팅 잔차가 작다거나 상관계수가 1 에 가깝다는 것만으로는 모델이 옳다는 증거가 되지 않습니다. Jones 가 논한 예에서는 피팅에 자유 상수를 더하자 precision 은 좋아졌지만 accuracy 가 좋아졌다는 것은 밝혀지지 않았습니다.
모델의 치우침 (model bias) : 순방향 계산 자체가 갖는 계통 오차 — 비채널링 항에 자리 상관이 없는 것, 국소 형상 인자 근사, 두께 분포와 휨이 들어 있지 않은 것 (모두 아래). 이런 「빠진 물리」는 계수를 늘리거나 스캔 점수를 늘려도 줄지 않습니다 (기저를 키우는 것은 별개로, 그쪽이 줄이는 것은 수치적인 절단 오차이며 기저 진단이 따로 표시합니다).
독립적인 대조 (independent checks) : 같은 전제를 공유하지 않는 것과의 일치이며, 수준이 2 가지입니다. 정식화가 독립적인 구현과의 비교 (코드 간 비교) 는 정식화와 구현을 검증하며, 여기서 수행한 것이 이쪽입니다 (하나의 계에 대해). 실험과의 비교 — 물리 자체를 현실에 비추는 것 — 는 아직 하지 않았습니다.
정량적으로 검증된 범위¶
β-AlCo [001] 250 keV 의 Al-K / Co-K / Co-L 뿐입니다. 동역학 정식화가 완전히 독립적인 멀티슬라이스 + 동결 포논 계산 (py_multislice) 과 비교한 결과:
- Al 자리 (가벼운 기둥) : ICP 변조 대비 RMS 잔차가 모든 두께에서 ≤3.2 %, \(t \ge 10\) nm 에서는 ≤0.6 %
- Co 자리 (무거운 기둥) : \(t \le 4\) nm 에서는 ≤3 %, 그러나 \(t \gtrsim 10\) nm 에서 6–17 %
그 밖의 계·원소·껍질·전압은 「계산 가능」일 뿐 「정량 검증됨」이 아닙니다.
실험 데이터와의 대조는 수행하지 않았습니다. 위 비교는 코드 간 비교이며 두께 범위는 \(t\) = 2–30 nm 입니다. 다음 절에 나오는 10–19 포인트라는 값은 차이의 원인을 분리하기 위한 진단값이며, 시뮬레이터가 적용하는 보정이 아니고 이를 적용한 뒤의 일치를 검증 결과로 주장하지도 않습니다.
알려진 계통 오차 — 비채널링 항에 자리 상관이 없음¶
v1 의 비채널링 항은 방위에 의존하지 않는 상수이므로, ICP 에 대해서는 「1 로 끌어당기는」 효과밖에 없습니다. 실제로는 열산란된 전자의 일부가 기둥으로 재채널링되며, 강한 산란체인 무거운 기둥으로 우선적으로 되돌아간다고 볼 수 있습니다. 위 비교에서는 이 기여의 실효량을 무거운 기둥에서 10–19 포인트 과소평가하고 있었습니다.
→ 가볍거나 약한 산란 자리, 또는 \(t \lesssim 5\) nm 에서는 독립 구현과 1–3 % 로 일치합니다. 무거운 기둥이면서 \(t \gtrsim 10\) nm 인 경우 ICP 변조의 6–17 % 에 해당하는 계통 오차가 있습니다. 자리 상관을 갖는 재주입 모델은 v1.1 이후의 과제입니다.
순방향 모델에 들어 있지 않은 것¶
각도 퍼짐 컨볼루션만으로 실험을 재현할 수 있는 것은 아닙니다. 다음은 전혀 포함되어 있지 않습니다.
- 시료의 두께 분포와 휨
- X선 자체 흡수
- 검출기 효율과 입체각
- 배경 (제동복사, 겹치는 선)
입사 빔의 각도 퍼짐 (수렴 반각·드리프트) 은 모델링되어 있습니다 — 계산 상자의 각도 퍼짐 참조. 다만 그것과 컨볼루션한다고 해서 위의 항목들을 대신할 수는 없습니다.
저에너지 선 — 국소 근사가 가장 약해지는 곳¶
v1 의 이온화 행렬은 벡터 \(G = \mathbf{g}_h - \mathbf{g}_g\) 하나만의 함수입니다 (국소 형상 인자 근사). ICSC 는 이 근사가 타당한 것은 특성 X선 에너지가 대략 3〜4 keV 보다 위에 있는, 강하게 속박된 내각의 경우라고 서술합니다 (Oxley & Allen 2003, p. 941).
⚠ 이 수치는 경험적이고 모델 의존적인 기준이지 엄밀한 cutoff 가 아니며, ReciPro 는 이를 이유로 계산을 거부하지 않습니다. 이보다 낮은 선도 평소대로 계산하며, 실제로 관심 대상이 되는 것은 오히려 그쪽입니다. Al-K 는 1.49 keV, Co-L 은 0.79 keV 로, 둘 다 위의 코드 간 비교에 사용한 β-AlCo 조에 들어 있습니다.
이 수치가 가리키는 것은 하나의 벡터 \(G\) 로의 축약이 충분하지 않게 되기 시작하는 지점입니다. 이온화는 원자핵 위에서 일어나지 않습니다. 그 확률은 핵에서 유한한 거리에서 최대가 되고, 그 거리는 필요한 에너지가 낮아질수록 커집니다. 여기서 이 근사가 무엇을 남기고 무엇을 버리는지에 주의하십시오. \(F_c(|G|/2)\) 는 운동량에 의존하므로 유한한 상호작용 범위는 남아 있습니다. 버려지는 것은 두 운동량 전달에 대한 각각의 의존성, 즉 완전한 MDFF 가 갖는 비국소 구조입니다. 비국소성이 커지면 이 버린 구조가 효과를 내기 시작합니다.
선의 에너지만으로 결과를 보증할 수는 없습니다. 껍질의 공간적 넓이, 방위, 두께, 기저가 실제로 요구하는 역격자 벡터가 모두 관여합니다. 3〜4 keV 는 합격 표시가 아니라 「더 주의해서 볼 것」이라는 표지로 다루십시오. 고를 수 있다면 에너지가 가까운 선끼리 비교하면 둘의 비국소성 치우침이 서로 비슷해지기 쉽습니다. Jones (2002) 는 이를 실무상의 첫 수단으로, 두 번째로 정대축 (zone axis) 보다 계통 반사열을 권합니다. v1 이 계산하는 것은 후자입니다 (정대축은 채널링이 강한 대신 비국소성 보정이 커집니다).
⚠ 낮은 방출 에너지는 X선 자체 흡수의 영향도 가장 크게 받습니다. 다만 그 크기는 시료의 조성과 흡수단·경로 길이·취출각에 의존하며, 방출 에너지만으로 정해지지 않습니다. 이는 국소 근사와는 별개의 오차원으로 아예 모델에 들어 있지 않으며 (위의 출력량), 국소 근사의 타당성과 무관하게 실험과의 비교를 흐트러뜨립니다.
모델 전제¶
- 트레이서 근사 한정 : 자리 응답의 선형 중첩이 성립하는 것은 도판트가 탄성 파동장을 바꾸지 않는 희박 극한뿐입니다. 유한 농도의 VCA 는 v1 의 범위 밖입니다
- 국소 형상 인자 근사 : \(\mu\) 는 \(G = \mathbf{g}_h - \mathbf{g}_g\) 만의 함수이며, 두 운동량 MDFF (OAR 1999 의 Model A) 가 아닙니다. 가벼운 원소의 K 껍질이나 저에너지 흡수단에서 가장 약해집니다 (위)
- X선 광자가 아니라 공공 : 형광 수율과 선 분기를 곱하지 않았습니다
- 가속 전압의 하한은 80 kV : \(s = 16\ \text{Å}^{-1}\) 을 보장할 수 있는 최저 전압이며, 거부 임계값이 아닙니다
