퍼텐셜 시뮬레이션¶
퍼텐셜 시뮬레이션은 결정 퍼텐셜의 2D 분포를 계산하여 표시합니다. 상 전달 효과(렌즈 수차, 검출기)는 적용되지 않습니다. 투영된 결정 퍼텐셜 자체를 시각화합니다.

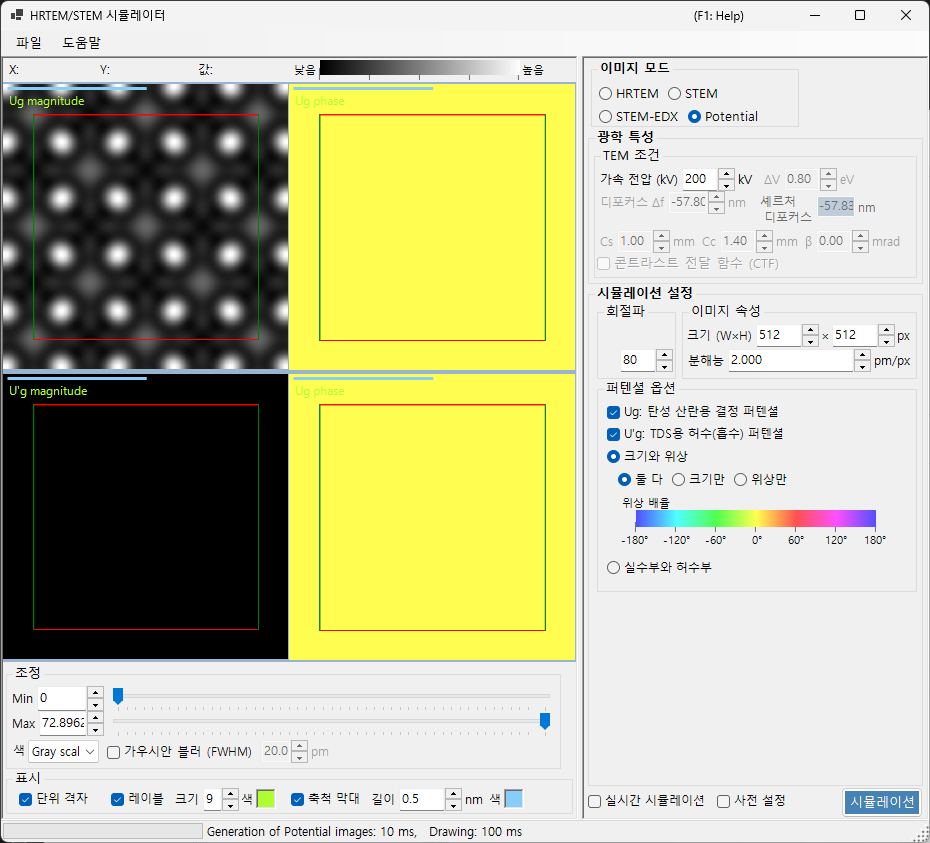

이 페이지는 Image mode = Potential일 때 오른쪽에 나타나는 모든 설정을 다룹니다. 결과 표시, 밝기 조정 및 왼쪽의 그 밖의 컨트롤에 대해서는 개요 페이지를 참조하십시오.
개요¶
결정 내부의 전자는 결정 퍼텐셜에 의해 산란됩니다. 그 분포는 모든 회절 및 결상 현상의 바탕이 되며, 결정 구조를 이해하기 위한 핵심 정보입니다. 이 모드는 렌즈 수차도, 두께 의존적인 동역학적 효과도 포함하지 않으므로, 구조 자체를 살펴보기에 적합합니다.
퍼텐셜 모드에서는 시료 두께, 강도 정규화, 이미지 모드(단일/연속) 패널이 표시되지 않습니다. TEM 조건 중에서는 가속 전압만 활성화됩니다.
TEM 조건¶
- Acc. voltage (kV) — 가속 전압. 전자 파장을 결정하며, 퍼텐셜의 푸리에 계수 \(U_g\)를 계산하는 데 사용됩니다.
Defocus, Cs, Cc, β, ΔE 및 PCTF는 퍼텐셜 모드에서 비활성화되며(결상 광학이 적용되지 않음) 흐리게 표시됩니다.
퍼텐셜 옵션¶
어떤 퍼텐셜을 어떻게 표시할지 선택합니다.
대상 퍼텐셜¶
| 종류 | 설명 |
|---|---|
| \(U_g\) — 탄성 산란 퍼텐셜 | 탄성 산란을 일으키는 (정전기적) 결정 퍼텐셜입니다. 산란 강도를 나타냅니다 |
| \(U'_g\) — 흡수 퍼텐셜 | 열 확산 산란(TDS)에서 발생하는 허수(흡수) 퍼텐셜입니다. 탄성 채널로부터의 손실을 나타냅니다 |
\(U_g\)와 \(U'_g\)는 동시에 표시할 수 있습니다(체크된 각 항목마다 패널이 하나씩 추가됩니다).
표시 방법¶
| 모드 | 옵션 |
|---|---|
| Magnitude and phase | Both / Magnitude only / Phase only (위상은 컬러 휠로 렌더링되며, 아래에 위상 척도가 표시됩니다) |
| Real and imaginary part | Both / Real only / Imaginary only |
이미지 속성¶
- Size (W×H) — 생성되는 이미지의 픽셀 크기(기본값 512×512).
- Resolution — 샘플링 해상도(pm/px).
회절파¶
- Max Bloch waves — 퍼텐셜의 푸리에 합성에 포함되는 블로흐파(푸리에 계수)의 최대 개수(기본값 80). 값이 클수록 더 높은 공간 주파수가 포함되어 퍼텐셜의 미세한 세부를 재현합니다.
이미지 조정(왼쪽)¶
밝기(Min / Max), 색상 척도 및 단위 격자 그리드 오버레이는 왼쪽의 Adjust와 Display에서 설정합니다(자세한 내용은 개요 페이지 참조).
