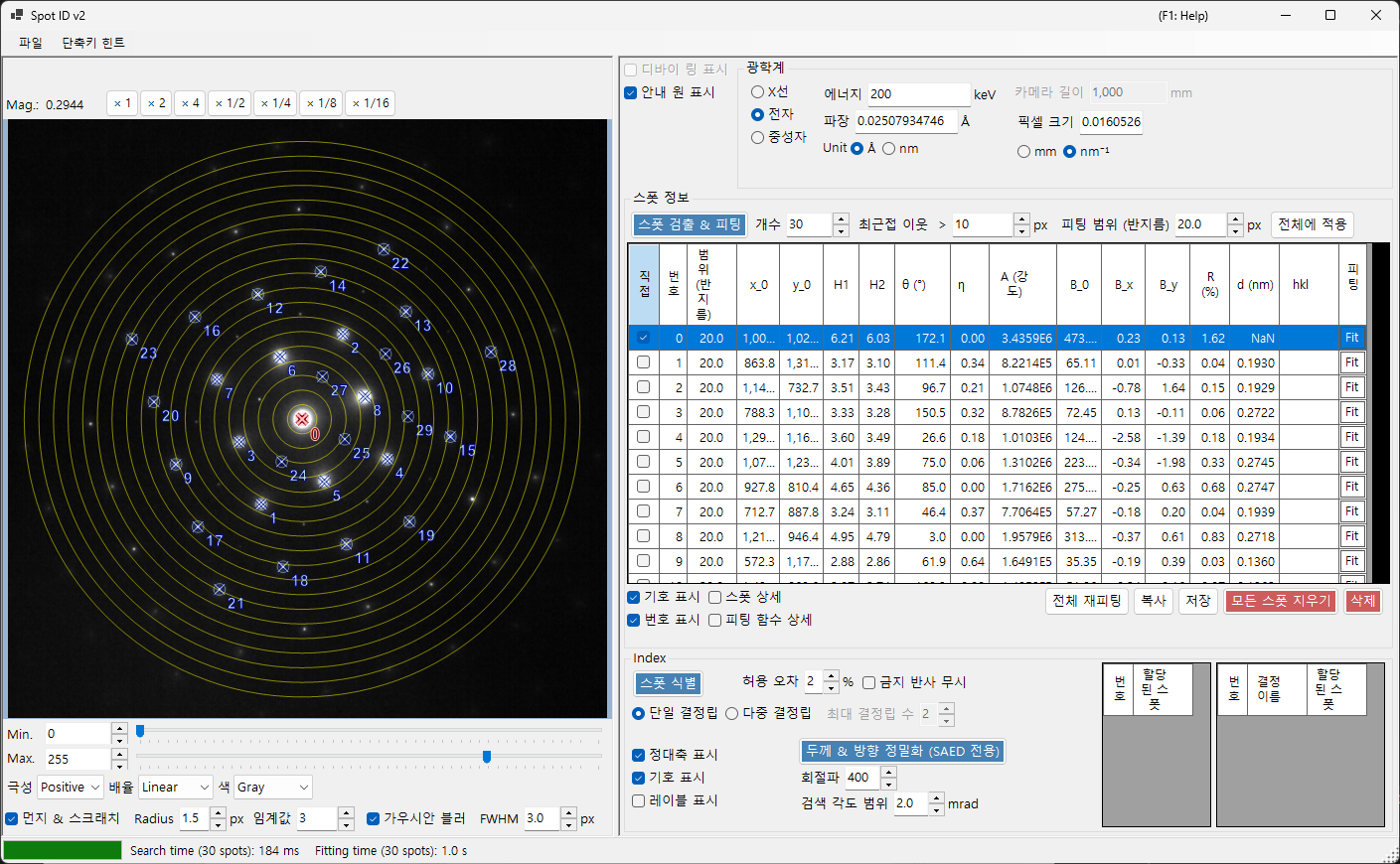

Spot ID v2¶

Spot ID v2 는 향상된 스폿 검출, 피팅 알고리즘, 그리고 더 강력한 인덱싱 엔진을 갖춘 Spot ID 의 개선판입니다.

키보드 & 마우스 단축키¶

스폿 목록은 불러온 이미지 위에서 직접 작성합니다. 이미지 창은 이동/확대·축소에 ReciPro의 표준 이미지 보기 탐색을 사용하며, 스폿 편집에는 아래의 조합이 추가됩니다.

메인 창에서 CTRL+SHIFT+T 를 누르면 이 창이 열리거나 닫힙니다.

→ 모든 창을 한눈에 보려면 21. 키보드 & 마우스 단축키 를 참조하세요.

회절 이미지를 열거나 저장합니다. Spot ID v1 과 동일한 끌어서 놓기 방식의 불러오기를 지원하며, Gatan DM3/DM4 메타데이터(카메라 길이, 파장, 픽셀 크기)는 자동으로 반영됩니다.

방사선 종류(X선 / 전자 / 중성자)를 선택하고 에너지 또는 파장을 설정합니다.

카메라 길이(mm)와 검출기 픽셀 크기(mm 또는 nm⁻¹). Gatan DM 파일을 불러오면 이 값들은 파일 헤더에서 채워집니다.

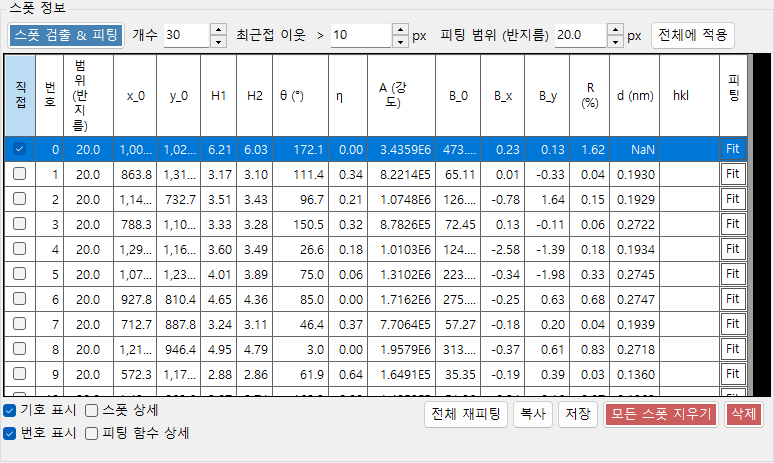

Detect & Fit Spots: 국소 극대값과 배경 차감을 이용한 자동 스폿 검출.
Number: 검출할 스폿의 최대 개수.
Nearest neighbour: 검출된 스폿 사이에 허용되는 최소 간격(px). 이보다 가까운 피크들은 병합되어 동일 스폿의 이중 검출을 방지합니다.
Fitting range (radius): 각 스폿의 피크를 피팅하는 데 사용되는 원형 영역의 반지름(px). 이 원 안의 픽셀들은 의사 포크트(pseudo-Voigt) 함수로 피팅됩니다.
Apply to All: 모든 스폿의 피팅 반지름을 현재 Fitting range (radius) 값으로 설정합니다.
Delete spot / Clear spots: 개별 또는 모든 검출된 스폿을 제거합니다.
Copy to clipboard: 스폿 위치와 강도를 클립보드에 복사합니다.

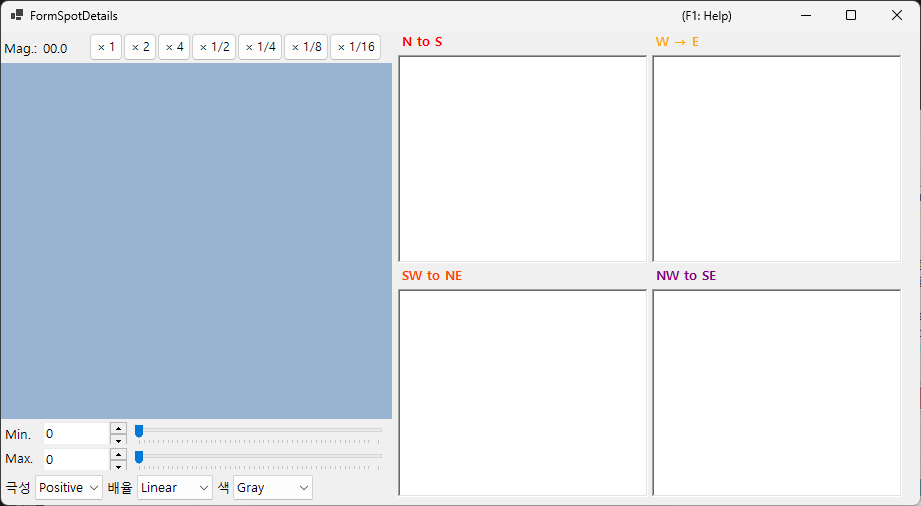

Details of the spot: 선택하면 현재 선택된 스폿에 대한 상세 정보를 보여주는 창이 열립니다.

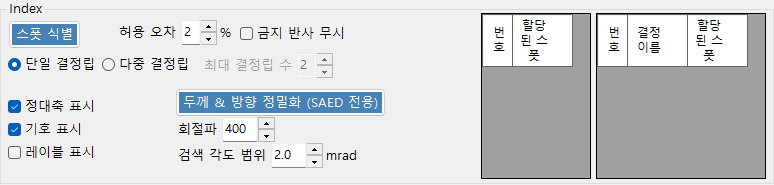

Identify Spots: 인덱싱 알고리즘을 실행하여 가장 잘 일치하는 결정과 정대축을 찾습니다.
Acceptable error: 일치 판정을 위한 면간거리와 각도의 허용 편차를 설정합니다.
Ignore prohibited reflections: 선택하면 나선축과 미끄럼면에 의해 금지된 반사가 정대축 탐색 중에 반드시 만족될 필요는 없는 것으로 취급됩니다.
Single Grain / Multiple Grains: 단일 방위(단결정)를 탐색하거나, 여러 방위(다결정 / 다결정립 영역)를 탐색합니다. 여러 결정립의 경우 Max. num. of grains 가 탐색할 결정립 개수의 상한을 설정합니다.
Results: 가장 잘 일치하는 결과가 결정 이름, 정대축 [uvw], 그리고 개별 스폿 지수(hkl)와 함께 표시됩니다.
