Potentialsimulation

Die Potentialsimulation berechnet und zeigt die 2D-Verteilung des Kristallpotentials. Es werden keine Bildübertragungseffekte (Linsenfehler, Detektor) angewendet: Sie visualisiert das projizierte Kristallpotential selbst.

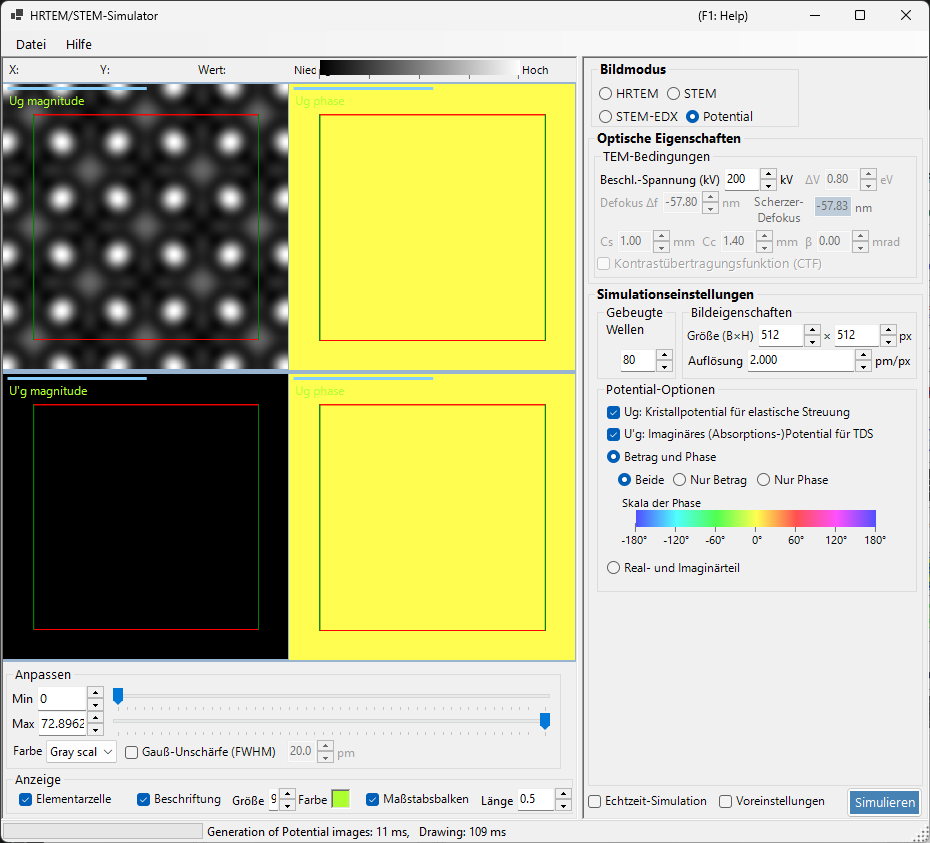

Potential mode of the simulator

Diese Seite behandelt alle Einstellungen, die auf der rechten Seite erscheinen, wenn Image mode = Potential. Zur Ergebnisdarstellung, Helligkeitsanpassung und den übrigen Bedienelementen auf der linken Seite siehe die Übersichtsseite.

Übersicht

Elektronen innerhalb eines Kristalls werden am Kristallpotential gestreut. Seine Verteilung liegt allen Beugungs- und Abbildungsphänomenen zugrunde und ist eine Schlüsselinformation zum Verständnis der Kristallstruktur. Da dieser Modus weder Linsenfehler noch dickenabhängige dynamische Effekte enthält, eignet er sich gut zur Untersuchung der Struktur selbst.

Im Potentialmodus werden die Panels für Probendicke, Intensitätsnormierung und Bildmodus (single / serial) nicht angezeigt. Von den TEM-Bedingungen ist nur die Beschleunigungsspannung aktiv.

TEM-Bedingungen

TEM-Bedingungen

  • Acc. voltage (kV) — Beschleunigungsspannung. Sie legt die Elektronenwellenlänge fest und wird zur Berechnung der Fourier-Koeffizienten \(U_g\) des Potentials verwendet.

Defocus, Cs, Cc, β, ΔE und die PCTF sind im Potentialmodus inaktiv (es wird keine bildgebende Optik angewendet) und erscheinen ausgegraut.

Potential-Optionen

Potential-Optionen

Wählt, welches Potential angezeigt wird und wie es dargestellt wird.

Zielpotential

Typ Beschreibung
\(U_g\) — Potential der elastischen Streuung Das (elektrostatische) Kristallpotential, das für die elastische Streuung verantwortlich ist. Stellt die Streustärke dar
\(U'_g\) — Absorptionspotential Das imaginäre (Absorptions-)Potential, das aus der thermisch diffusen Streuung (TDS) entsteht. Stellt den Verlust aus dem elastischen Kanal dar

\(U_g\) und \(U'_g\) können gleichzeitig angezeigt werden (für jedes angekreuzte wird ein Bereich hinzugefügt).

Darstellungsmethode

Modus Optionen
Betrag und Phase Beide / Nur Betrag / Nur Phase (die Phase wird mit einem Farbkreis dargestellt, und darunter wird eine Phasenskala gezeigt)
Real- und Imaginärteil Beide / Nur Realteil / Nur Imaginärteil

Bildeigenschaft

Bildeigenschaften

  • Size (W×H) — Pixelabmessungen des erzeugten Bildes (Standard 512×512).
  • Resolution — Abtastauflösung (pm/px).

Gebeugte Wellen

Gebeugte Wellen

  • Max Bloch waves — maximale Anzahl der Bloch-Wellen (Fourier-Koeffizienten), die in die Fourier-Synthese des Potentials einbezogen werden (Standard 80). Größere Werte beziehen höhere Raumfrequenzen ein und geben feinere Details des Potentials wieder.

Bildanpassung (linke Seite)

Helligkeit (Min / Max), Farbskala und das Elementarzellen-Gitter-Overlay werden auf der linken Seite unter Adjust und Display eingestellt (siehe die Übersichtsseite).
