势模拟¶
势模拟计算并显示晶体势的二维分布。不施加任何成像传递效应（透镜像差、探测器）：它直接可视化投影晶体势本身。

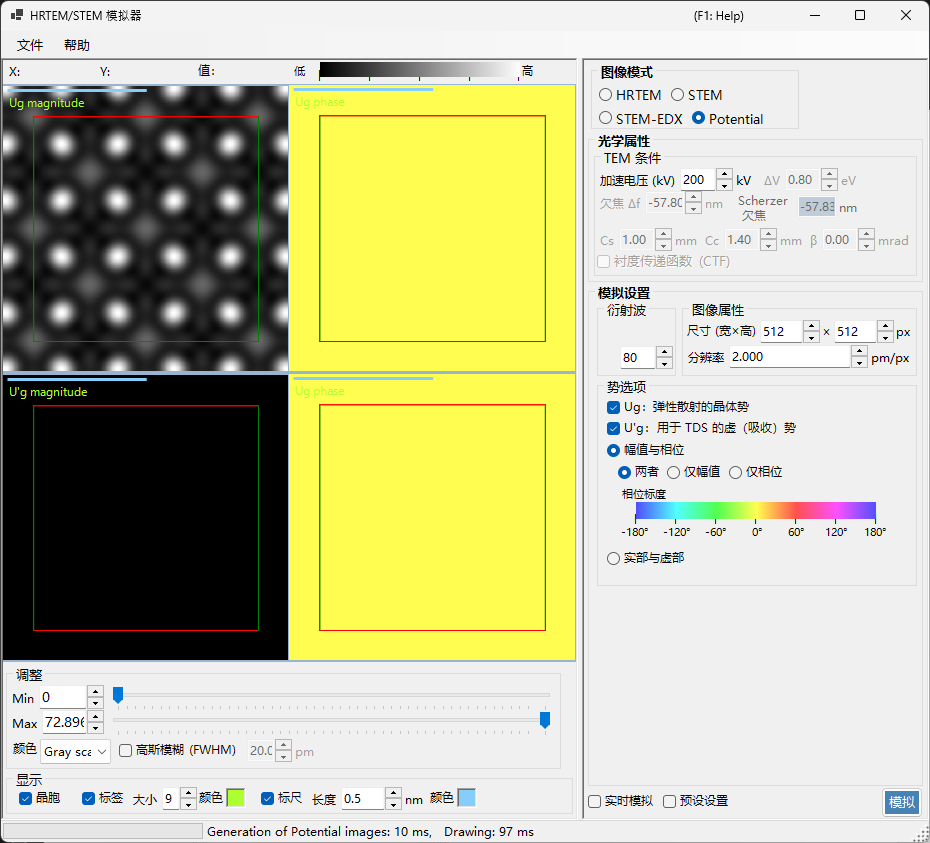

本页介绍当 Image mode = Potential 时右侧出现的所有设置。关于结果显示、亮度调整以及左侧的其他控件，请参见概览页。
概览¶
晶体内部的电子会被晶体势散射。其分布是一切衍射与成像现象的基础，也是理解晶体结构的关键信息。由于该模式既不包含透镜像差，也不包含依赖厚度的动力学效应，因此非常适合用于考察结构本身。
在势模式下，样品厚度、强度归一化和图像模式（single / serial）面板不会显示。 在 TEM 条件中，只有加速电压处于激活状态。
TEM 条件¶
- Acc. voltage (kV) — 加速电压。它确定电子波长，并用于计算势的傅里叶系数 \(U_g\)。
Defocus、Cs、Cc、β、ΔE 和 PCTF 在势模式下不激活（不施加成像光学），并显示为灰色。
势选项¶
选择显示哪种势以及如何显示。
目标势¶
| 类型 | 说明 |
|---|---|
| \(U_g\) — elastic scattering potential | 负责弹性散射的（静电）晶体势。表示散射强度 |
| \(U'_g\) — absorption potential | 由热漫散射（TDS）产生的虚（吸收）势。表示弹性通道的损耗 |
\(U_g\) 与 \(U'_g\) 可以同时显示（每勾选一项就会增加一个窗格）。
显示方法¶
| 模式 | 选项 |
|---|---|
| Magnitude and phase | Both / Magnitude only / Phase only（相位以色轮渲染，下方显示相位标尺） |
| Real and imaginary part | Both / Real only / Imaginary only |
图像属性¶
- Size (W×H) — 生成图像的像素尺寸（默认 512×512）。
- Resolution — 采样分辨率（pm/px）。
衍射波¶
- Max Bloch waves — 在势的傅里叶合成中纳入的布洛赫波（傅里叶系数）的最大数量（默认 80）。数值越大，纳入的空间频率越高，越能再现势的细节。
图像调整（左侧）¶
亮度（Min / Max）、色阶以及晶胞点阵叠加层在左侧的 Adjust 和 Display 中设置（参见概览页）。
