Моделирование потенциала¶

Моделирование потенциала вычисляет и отображает двумерное распределение кристаллического потенциала. Эффекты передачи изображения (аберрации линз, детектор) не применяются: визуализируется сам проецированный кристаллический потенциал.

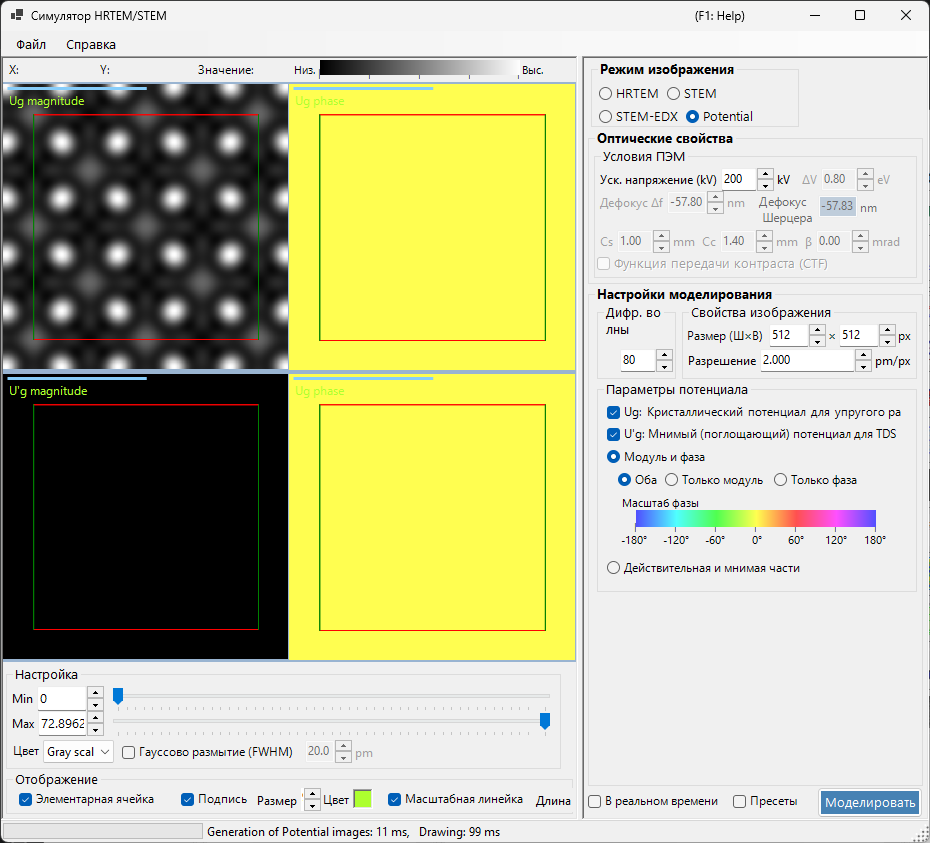

На этой странице описаны все настройки, появляющиеся справа, когда Image mode = Potential. Об отображении результата, регулировке яркости и остальных элементах управления слева см. обзорную страницу.

Обзор¶

Электроны внутри кристалла рассеиваются на кристаллическом потенциале. Его распределение лежит в основе всех дифракционных и изображающих явлений и является ключевой информацией для понимания структуры кристалла. Поскольку этот режим не учитывает ни аберраций линз, ни зависящих от толщины динамических эффектов, он хорошо подходит для исследования самой структуры.

В режиме потенциала панели толщины образца, нормировки интенсивности и режима изображения (single / serial) не отображаются. Из условий ПЭМ активно только ускоряющее напряжение.

Условия ПЭМ¶

Acc. voltage (kV) — ускоряющее напряжение. Оно задаёт длину волны электрона и используется для вычисления коэффициентов Фурье \(U_g\) потенциала.

Defocus, Cs, Cc, β, ΔE и PCTF в режиме потенциала неактивны (изображающая оптика не применяется) и отображаются серым.

Параметры потенциала¶

Выбирает, какой потенциал отображается и как он представляется.

Целевой потенциал¶

Тип	Описание
\(U_g\) — elastic scattering potential	(Электростатический) кристаллический потенциал, ответственный за упругое рассеяние. Представляет силу рассеяния
\(U'_g\) — absorption potential	Мнимый (поглощающий) потенциал, возникающий из теплового диффузного рассеяния (TDS). Представляет потери из упругого канала

\(U_g\) и \(U'_g\) можно отображать одновременно (для каждого отмеченного добавляется отдельная область).

Способ отображения¶

Режим	Параметры
Magnitude and phase	Both / Magnitude only / Phase only (фаза отображается цветовым кругом, а под ним показана шкала фазы)
Real and imaginary part	Both / Real only / Imaginary only

Свойства изображения¶

Size (W×H) — размеры генерируемого изображения в пикселях (по умолчанию 512×512).
Resolution — разрешение дискретизации (pm/px).

Дифрагированные волны¶

Max Bloch waves — максимальное число блоховских волн (коэффициентов Фурье), включаемых в фурье-синтез потенциала (по умолчанию 80). Большие значения включают более высокие пространственные частоты и воспроизводят более тонкие детали потенциала.

Регулировка изображения (слева)¶

Яркость (Min / Max), цветовая шкала и наложение сетки элементарной ячейки задаются слева в разделах Adjust и Display (см. обзорную страницу).
