Simulazione del potenziale¶
La simulazione del potenziale calcola e visualizza la distribuzione 2D del potenziale del cristallo. Non viene applicato alcun effetto di trasferimento dell'immagine (aberrazioni delle lenti, rivelatore): visualizza il potenziale proiettato del cristallo stesso.

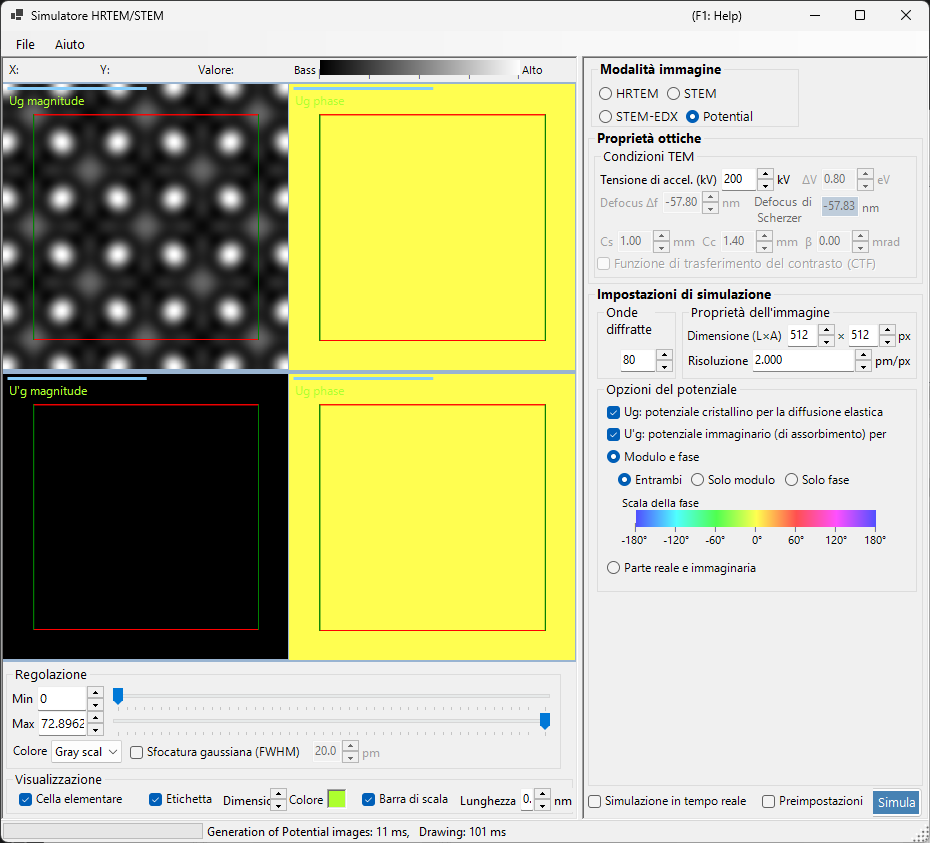

Questa pagina copre tutte le impostazioni che compaiono sul lato destro quando Image mode = Potential. Per la visualizzazione del risultato, la regolazione della luminosità e gli altri controlli sul lato sinistro, vedere la pagina panoramica.
Panoramica¶
Gli elettroni all'interno di un cristallo vengono diffusi dal potenziale del cristallo. La sua distribuzione è alla base di tutti i fenomeni di diffrazione e di formazione dell'immagine ed è un'informazione chiave per comprendere la struttura del cristallo. Poiché questa modalità non include né aberrazioni delle lenti né effetti dinamici dipendenti dallo spessore, è particolarmente adatta all'esame della struttura stessa.
In modalità potenziale i pannelli per lo spessore del campione, la normalizzazione dell'intensità e la modalità immagine (single / serial) non vengono visualizzati. Tra le condizioni TEM è attiva solo la tensione di accelerazione.
Condizioni TEM¶
- Acc. voltage (kV) — tensione di accelerazione. Determina la lunghezza d'onda dell'elettrone ed è usata per calcolare i coefficienti di Fourier \(U_g\) del potenziale.
Defocus, Cs, Cc, β, ΔE e la PCTF sono inattivi in modalità potenziale (non viene applicata alcuna ottica di formazione dell'immagine) e appaiono in grigio.
Opzioni del potenziale¶
Seleziona quale potenziale visualizzare e come visualizzarlo.
Potenziale target¶
| Tipo | Descrizione |
|---|---|
| \(U_g\) — elastic scattering potential | Il potenziale (elettrostatico) del cristallo responsabile della diffusione elastica. Rappresenta l'intensità di diffusione |
| \(U'_g\) — absorption potential | Il potenziale immaginario (di assorbimento) che deriva dalla diffusione termica diffusa (TDS). Rappresenta la perdita dal canale elastico |
\(U_g\) e \(U'_g\) possono essere mostrati contemporaneamente (per ciascuno selezionato viene aggiunto un riquadro).
Metodo di visualizzazione¶
| Modalità | Opzioni |
|---|---|
| Magnitude and phase | Both / Magnitude only / Phase only (la fase è rappresentata con una ruota di colori e una scala di fase è mostrata sotto) |
| Real and imaginary part | Both / Real only / Imaginary only |
Proprietà dell'immagine¶
- Size (W×H) — dimensioni in pixel dell'immagine generata (predefinito 512×512).
- Resolution — risoluzione di campionamento (pm/px).
Onde diffratte¶
- Max Bloch waves — numero massimo di onde di Bloch (coefficienti di Fourier) incluse nella sintesi di Fourier del potenziale (predefinito 80). Valori più grandi includono frequenze spaziali più elevate e riproducono dettagli più fini del potenziale.
Regolazione dell'immagine (lato sinistro)¶
La luminosità (Min / Max), la scala dei colori e la sovrapposizione del reticolo della cella elementare si impostano sul lato sinistro in Adjust e Display (vedere la pagina panoramica).
