Simulação de potencial¶
A simulação de potencial calcula e exibe a distribuição 2D do potencial do cristal. Nenhum efeito de transferência de imagem (aberrações da lente, detector) é aplicado: ela visualiza o próprio potencial projetado do cristal.

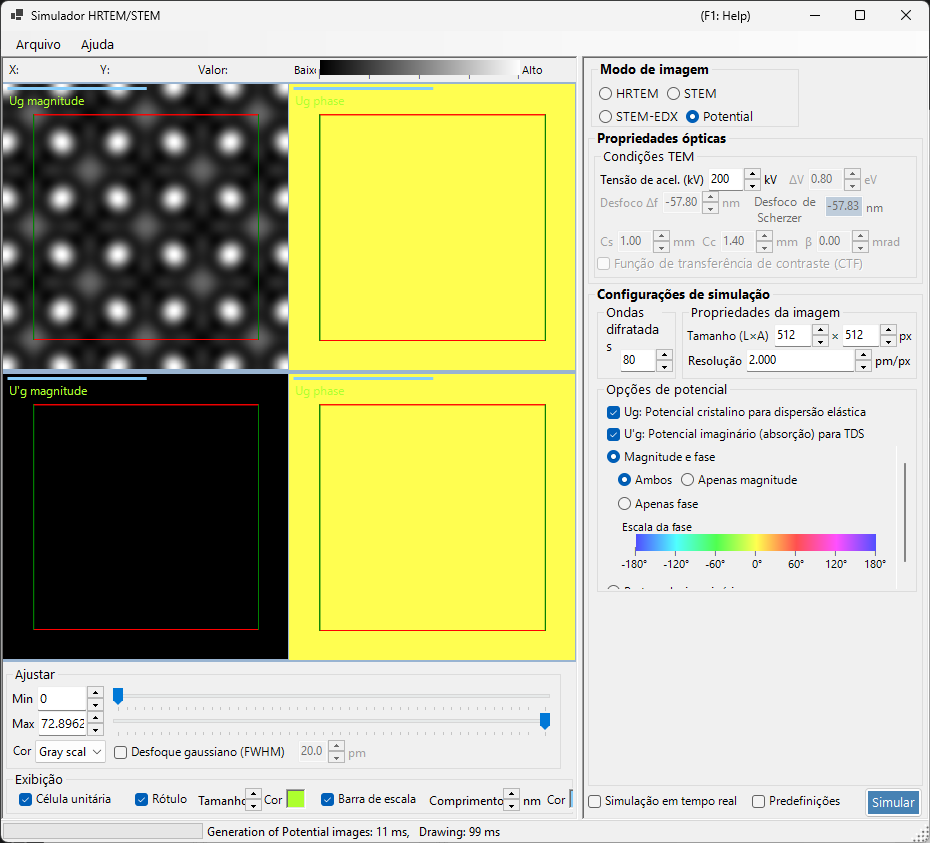

Esta página aborda todas as configurações que aparecem no lado direito quando Image mode = Potential. Para a exibição do resultado, o ajuste de brilho e os demais controles do lado esquerdo, consulte a página de visão geral.
Visão geral¶
Os elétrons dentro de um cristal são espalhados pelo potencial do cristal. Sua distribuição está na base de todos os fenômenos de difração e formação de imagem e é uma informação essencial para a compreensão da estrutura cristalina. Como este modo não inclui nem aberrações da lente nem efeitos dinâmicos dependentes da espessura, ele é bem adequado para inspecionar a própria estrutura.
No modo de potencial, os painéis de espessura da amostra, normalização de intensidade e modo de imagem (single / serial) não são exibidos. Das condições do TEM, apenas a tensão de aceleração está ativa.
Condições do TEM¶
- Acc. voltage (kV) — tensão de aceleração. Ela define o comprimento de onda do elétron e é usada para calcular os coeficientes de Fourier \(U_g\) do potencial.
Defocus, Cs, Cc, β, ΔE e a PCTF ficam inativos no modo de potencial (nenhuma óptica de formação de imagem é aplicada) e aparecem esmaecidos.
Opções de potencial¶
Seleciona qual potencial exibir e como exibi-lo.
Potencial alvo¶
| Tipo | Descrição |
|---|---|
| \(U_g\) — elastic scattering potential | O potencial (eletrostático) do cristal responsável pelo espalhamento elástico. Representa a intensidade do espalhamento |
| \(U'_g\) — absorption potential | O potencial imaginário (de absorção) que surge do espalhamento térmico difuso (TDS). Representa a perda do canal elástico |
\(U_g\) e \(U'_g\) podem ser exibidos ao mesmo tempo (um painel é adicionado para cada um que estiver marcado).
Método de exibição¶
| Modo | Opções |
|---|---|
| Magnitude and phase | Both / Magnitude only / Phase only (a fase é renderizada com uma roda de cores e uma escala de fase é mostrada abaixo) |
| Real and imaginary part | Both / Real only / Imaginary only |
Propriedade da imagem¶
- Size (W×H) — dimensões em pixels da imagem gerada (padrão 512×512).
- Resolution — resolução de amostragem (pm/px).
Ondas difratadas¶
- Max Bloch waves — número máximo de ondas de Bloch (coeficientes de Fourier) incluídas na síntese de Fourier do potencial (padrão 80). Valores maiores incluem frequências espaciais mais altas e reproduzem detalhes mais finos do potencial.
Ajuste da imagem (lado esquerdo)¶
O brilho (Min / Max), a escala de cores e a sobreposição da grade da célula unitária são definidos no lado esquerdo em Adjust e Display (consulte a página de visão geral).
