Spot ID v1¶
Spot ID v1 обнаруживает, аппроксимирует и индицирует дифракционные рефлексы из экспериментальных изображений электронной дифракции. Кроме того, поддерживается ручной поиск оси зоны по численно введённой геометрии рефлексов (прежний TEM ID).
Сочетания клавиш и мыши¶
Spot ID v1 принимает геометрию рефлексов как числовой ввод (прежний рабочий процесс TEM ID), а обнаружение/аппроксимация рефлексов выполняются с помощью кнопок; дифракционное изображение отображается лишь для справки и не реагирует на щелчки (масштабирование мышью и ручной выбор рефлексов относятся к Spot ID v2). Единственное сочетание находится в окне результатов:
| Сочетание | Действие |
|---|---|
| F1 | Открыть эту страницу онлайн-руководства |
| Двойной щелчок по строке в списке результатов | Выбрать этот кристалл и повернуть его к соответствующей оси зоны |
→ См. 21. Сочетания клавиш и мыши для обзора всех окон.
Главная область¶
Отображает дифракционное изображение для справки. Изображения загружаются перетаскиванием или через меню File.
Настройки изображения¶
| Настройка | Описание |
|---|---|
| Min / Max | Диапазон яркости (также регулируется ползунком) |
| Gradient | Positive или Negative |
| Scale | Linear или Log |
| Colour | Grey scale или Cold-Warm |
| Dust & Scratch | Удаление аномально ярких/тёмных пикселей (задайте диапазон и порог) |
| Gaussian blur | Применить размытие (диапазон в пикселях) |
Optics¶
Введите источник падающего пучка, энергию/длину волны, камерную длину и размер пикселя детектора.
Если загружается файл dm3/dm4 (Gatan Digital Micrograph), эти значения задаются автоматически.
Обнаружение и аппроксимация рефлексов¶
Нажмите Detect & fit spots, чтобы автоматически обнаружить дифракционные рефлексы и аппроксимировать их двумерной функцией Псевдо-Фойгта. Результаты появляются в таблице.
Параметры обнаружения¶
| Параметр | Описание |
|---|---|
| Number | Максимальное число обнаруживаемых рефлексов |
| Nearest neighbour | Минимальное расстояние между обнаруженными рефлексами |
| Fitting range | Радиус (в пикселях) вокруг каждого рефлекса для аппроксимации |
Управление таблицей¶
| Кнопка | Действие |
|---|---|
| Reset range | Сбросить диапазон аппроксимации для всех рефлексов |
| Show label/symbol | Наложить подписи/символы на изображение |
| Clear all spots | Удалить все рефлексы |
| Save / Copy | Экспортировать таблицу в формате с разделением табуляцией (Excel) |
| Re-fit all | Заново аппроксимировать все рефлексы |
Окно сведений о рефлексе¶
Установите флажок, чтобы открыть окно сведений, показывающее выбранный рефлекс (слева) и профили в четырёх направлениях (справа). Синий = измеренные данные, красный = аппроксимация.
Index¶
Нажмите Identify spots, чтобы индицировать обнаруженные рефлексы по кристаллу, выбранному в Главном окне.
| Настройка | Описание |
|---|---|
| Acceptable error | Допуск для индицирования |
| Single grain / Multi grains | Индицировать как монокристалл или как несколько зёрен (задайте максимальное число зёрен) |
| Show label/symbol | Наложить индицированные подписи на изображение |
| Refine thickness and direction | Применить динамическую теорию (метод Бете), чтобы уточнить толщину образца и ориентацию кристалла, наилучшим образом соответствующие обнаруженным интенсивностям |

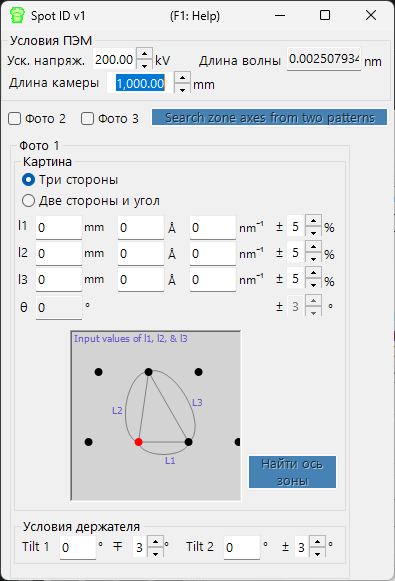

Поиск оси зоны по геометрии рефлексов (прежний TEM ID)¶
Если у вас нет изображения для загрузки, вы всё равно можете искать кандидатные оси зоны, вручную вводя геометрию картины электронной дифракции с выделенной области (SAED). Введите условия наблюдения TEM и геометрию рефлексов, затем нажмите Найти ось зоны, чтобы найти кандидатные ориентации кристалла.
Условия ПЭМ¶
Введите условия наблюдения ПЭМ (ускоряющее напряжение, камерную длину и т. д.).
Фото 1, 2, 3¶
Введите геометрию дифракционных рефлексов.
- Чтобы ввести расстояние между двумя рефлексами на детекторе, используйте поле mm.
- Если вам известно значение d, введите его в единицах Å или nm⁻¹.
Три стороны : Введите длины трёх сторон треугольника, одной из вершин которого является direct spot.
Две стороны и угол : Введите длины двух сторон (включая direct spot) и угол между ними.
