HRTEM / STEM Simulator

HRTEM/STEM 模拟器可模拟 TEM 晶格条纹 (HRTEM) 图像、STEM 图像以及投影势。点击 Simulate 即可运行计算。

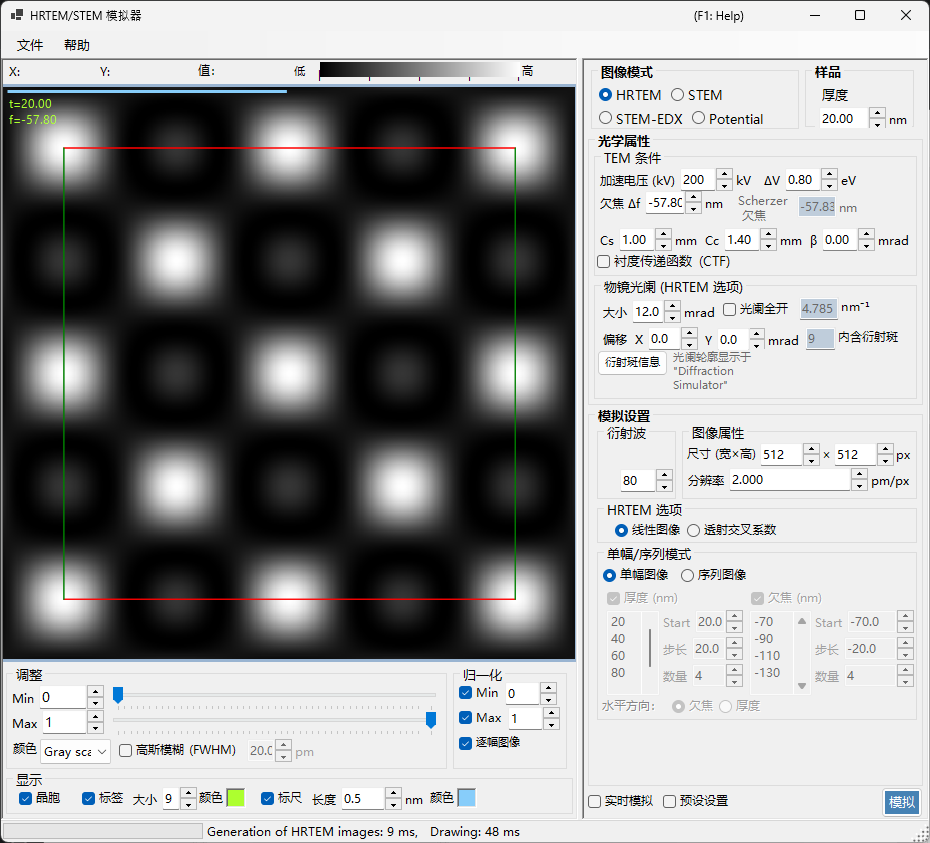

HRTEM/STEM 模拟器


键盘和鼠标快捷键

结果以一个或多个图像窗格的形式显示。它们使用 ReciPro 的标准图像视图导航,所有窗格会一起平移和缩放。

快捷键 操作
F1 打开在线手册的此页面
CTRL+C(图像网格获得焦点时) 将图像作为图元文件复制到剪贴板
左键拖动 / 中键拖动 平移图像(所有窗格一起移动)
鼠标滚轮向上 / 向下 在光标处放大 (×2) / 缩小 (×0.5)
右键拖出一个矩形框 放大到所选区域
右键单击 / 右键双击 缩小 (×0.5)
CTRL + 右键拖出一个矩形框 选择一个矩形区域
在窗格上左键双击 最大化该窗格 / 恢复网格(多窗格布局)
移动鼠标(不按键) 读取光标处的位置 (pm) 和像素值

→ 请参阅 21. 键盘和鼠标快捷键 以一览每个窗口。


按目标快速导航

目标 起点 参考
计算单张 HRTEM 图像 Image mode 设为 HRTEM,然后在 TEM conditions 中设置加速电压和欠焦 HRTEM 模拟HRTEM 成像
计算 STEM 图像 Image mode 设为 STEM,然后在 STEM options 中设置会聚角和探测器 STEM 模拟STEM 计算
查看投影势 Image mode 设为 Potential 势模拟
生成厚度 / 欠焦序列 HRTEM options 中配置 Single / Serial 和图像条件 HRTEM 模拟
使用带 TDS 的 HAADF-STEM 将原子温度因子设为非零值,并使用 LAADF / HAADF 探测器 STEM 计算

基本工作流程

  1. 在主窗口中选择晶体和取向,然后打开此模拟器。
  2. Image mode 中选择 HRTEMSTEM 或 Potential。
  3. Optical property 中设置加速电压、欠焦、像差、光阑以及 STEM 会聚设置。
  4. Simulation property 中设置厚度、图像尺寸、分辨率、布洛赫波数量和部分相干模型。
  5. 点击 Simulate,然后在 Display settings 中调整亮度、归一化、比例尺和标签。

图像区域

窗口左半部分显示模拟图像。顶部的状态栏报告光标位置 (X:Y:) 以及光标下的图像 Value:(强度),旁边是一个 Low → High 强度刻度,反映当前的颜色映射和亮度范围。


文件菜单

帮助菜单


Image mode / Sample

图像模式

HRTEM、Potential 或 STEM

样品 设置样品厚度。

Optical property

TEM conditions

TEM 条件

加速电压、欠焦(显示 Scherzer 值)。

Acc. voltage

电子显微镜的加速电压。更改此值会更新经相对论修正的波长(显示在字段旁边),并与 Cs 一起更新下方显示的建议 Scherzer defocus 值。

Defocus

物镜的欠焦值。Scherzer 欠焦(在弱相位物体近似下使相位衬度传递最大化的值)显示在下方作为参考。

Inherent property (HRTEM optical aberrations)

镜筒特有的像差参数,由透镜函数计算使用。

  • Cs — 球差系数。
  • Cc — 色差系数。
  • β — 照明半角(有限光源效应)。
  • ΔE — 电子能量涨落的 1/e 宽度。

Lens function

透镜函数的图。调整 u 的上限会改变绘图范围。

  • sin[χ(u)] — 相位衬度传递函数 (PCTF)。
  • E_s(u) — 空间相干包络函数。
  • E_c(u) — 时间相干包络函数。

Objective aperture (HRTEM option)

物镜光阑 (HRTEM 选项)

Cs、Cc、beta、delta-E、PCTF、空间/时间相干包络、物镜光阑。

Size

物镜光阑尺寸,单位 mrad。勾选 Open aperture 可移除光阑。纳入布洛赫波计算的衍射斑点数量取决于光阑;其上限由 Simulation property 中的 Max Bloch waves 值限定。

Shift

光阑的水平位移,单位 mrad — 用于模拟 HRTEM 中偏移的物镜光阑。

Spot info

打开穿过光阑的反射的详细斑点列表(强度、复振幅等)。当同时打开衍射模拟器进行比较时很方便。

STEM options (optical)

STEM 选项(光学)

Convergence semi-angle

会聚探针的半角 (mrad)。控制 STEM 探针的尺寸和模拟图像的空间分辨率。

Detector geometry

环形探测器的内/外收集角 (mrad)。可在 BF(小内角)、ABF、LAADF、HAADF(大内角)之间选择。

Scan area / step

STEM 图像的扫描视场和像素尺寸。


Simulation property

HRTEM options

HRTEM 选项

Max Bloch waves、图像像素/分辨率、部分相干 (quasi-coherent / TCC)、Single/Serial 模式。

Max Bloch waves

动力学计算中使用的布洛赫波最大数量。增大此值可提高精度,但代价是 O(N³) 的本征值求解时间。

Image property (pixels & resolution)

模拟图像的像素尺寸和采样分辨率。更高的分辨率会产生更精细的条纹图样,但每层切片的 FFT 时间会成比例地变长。

Partial-coherent model

在合并所有入射束方向的贡献时如何处理波的干涉。

  • Quasi-coherent — 快速的近似模型,将相位衬度传递函数乘以空间相干包络和时间相干包络。
  • Transmission cross coefficient (TCC) — 更精确的模型,对完整的透射交叉系数进行积分。较慢,但在线性成像区域内是精确的。

参见附录 A3.2 — HRTEM 成像

Single / Serial mode

  • Single image — 在 Sample property 中设置的厚度和 Optical property 中设置的欠焦下模拟单张图像。
  • Serial image — 根据各自的 Start / Step / Num 生成一个厚度 × 欠焦矩阵。便于寻找与实验图像最匹配的条件。

STEM options (simulation)

STEM 选项(模拟)

  • Bloch wave count — 与 HRTEM 中的作用相同,按每个探针位置应用。
  • Angular resolution — 探针方向积分中的采样点数量。
  • TDS treatment — 是否通过温度因子 B 纳入热漫散射。LAADF/HAADF 需要此项。

Potential options

势选项

Image mode = Potential 时显示。

  • Target potential — 选择 U_g(弹性)或 U′_g(吸收 / TDS)。
  • Display methodMagnitude and phaseReal and imaginary part

Image properties

图像属性

Diffracted waves

衍射波


Simulate

Simulation actions


Display settings

Adjust

调整

最小/最大亮度、颜色刻度、高斯模糊。

Normalization

归一化

Display

显示

标签(厚度/欠焦)、比例尺、晶胞叠加。

STEM image

STEM 图像


STEM 模拟

计算取决于:会聚角、布洛赫波数量、角分辨率。

探测器 贡献
BF, ABF 弹性
LAADF, HAADF 非弹性 (TDS)

对于 TDS,请将温度因子设为非零值(如不确定可用 B = 0.5 Ų)。HAADF 强度 \(\propto Z^2\)

STEM 模拟比较:Dr. Probe 与 ReciPro

更详细的报告以 PDF 形式提供:Dr. Probe GUI (v1.10) 与 ReciPro (v4.854) 的 STEM 模拟比较。详情请参阅 STEM 模拟
