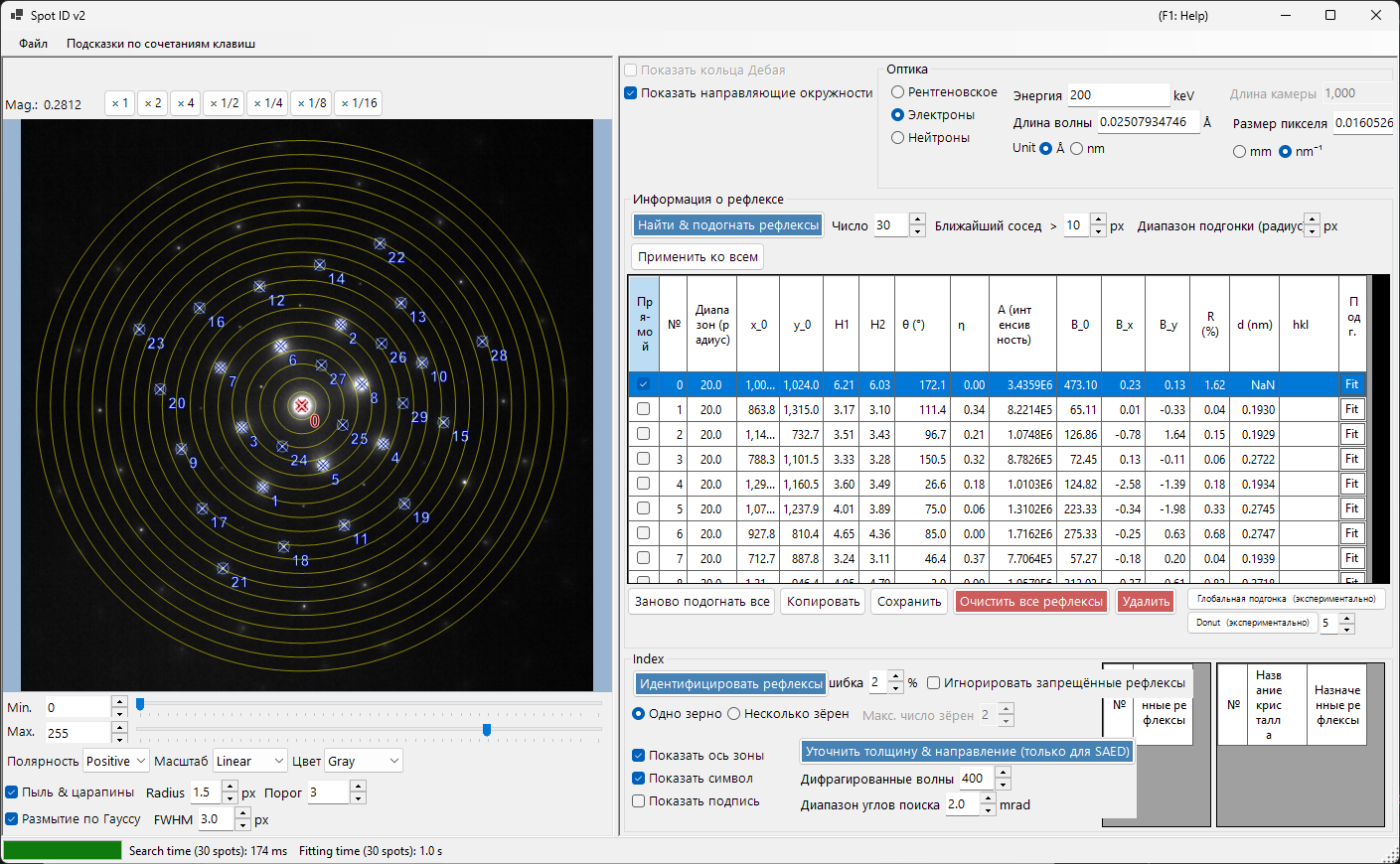

Spot ID v2¶

Spot ID v2 — это улучшенная версия Spot ID с усовершенствованным обнаружением рефлексов, алгоритмами подгонки и более мощным механизмом индицирования.

Сочетания клавиш и мыши¶

Список рефлексов вы создаёте непосредственно на загруженном изображении. Область изображения использует стандартную навигацию по изображению ReciPro для панорамирования/масштабирования; для редактирования рефлексов добавляются приведённые ниже комбинации.

Сочетание	Действие
`F1`	Открыть эту страницу онлайн-руководства
Двойной щелчок левой кнопкой по изображению	Добавить рефлекс в этой точке (с подгонкой пика)
`CTRL` + двойной щелчок левой кнопкой	Добавить рефлекс и отметить его как прямой (000) пучок
Щелчок левой кнопкой по рефлексу	Выбрать ближайший рефлекс
`CTRL` + щелчок правой кнопкой по рефлексу	Удалить ближайший рефлекс
`CTRL` + клавиши со стрелками	Сместить выбранный рефлекс на один пиксель
Перетаскивание левой / средней кнопкой (пустая область)	Панорамировать изображение
Колесо мыши	Приблизить / отдалить у курсора
Перетаскивание правой кнопкой рамки	Приблизить выбранную область
Двойной щелчок правой кнопкой	Отдалить
Двойной щелчок по заголовку строки рефлекса (таблица)	Приблизить к этому рефлексу (×2)

Сочетание CTRL+SHIFT+T в главном окне открывает/закрывает это окно.

→ См. 21. Сочетания клавиш и мыши для обзора всех окон.

Меню «Файл»¶

Открытие / сохранение дифракционного изображения. Поддерживается такая же загрузка перетаскиванием, как в Spot ID v1, а метаданные Gatan DM3/DM4 (длина камеры, длина волны, размер пикселя) учитываются автоматически.

Оптика¶

Источник излучения¶

Выберите тип излучения (рентгеновское / электронное / нейтронное) и задайте энергию или длину волны.

Длина камеры / Размер пикселя¶

Длина камеры (мм) и размер пикселя детектора (мм или нм⁻¹). При загрузке файла Gatan DM эти значения берутся из заголовка файла.

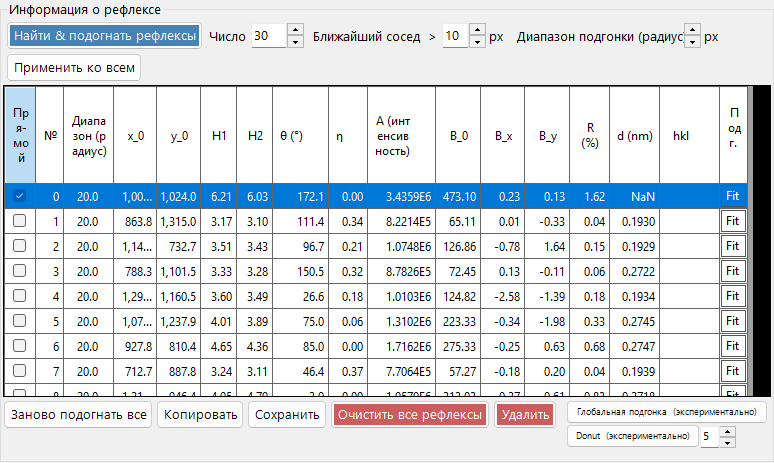

Информация о рефлексе¶

Detect & Fit Spots: Автоматическое обнаружение рефлексов с использованием локальных максимумов и вычитания фона.
Number: Максимальное число обнаруживаемых рефлексов.
Nearest neighbour: Минимальное расстояние (px), допустимое между обнаруженными рефлексами. Пики, расположенные ближе этого расстояния, объединяются, что предотвращает двойное обнаружение одного и того же рефлекса.
Fitting range (radius): Радиус (px) круговой области, используемой для подгонки пика каждого рефлекса. Пиксели внутри этого круга подгоняются псевдо-фойгтовской функцией.
Apply to All: Устанавливает радиус подгонки каждого рефлекса равным текущему значению Fitting range (radius).
Delete spot / Clear spots: Удалить отдельные или все обнаруженные рефлексы.
Copy to clipboard: Скопировать положения и интенсивности рефлексов в буфер обмена.

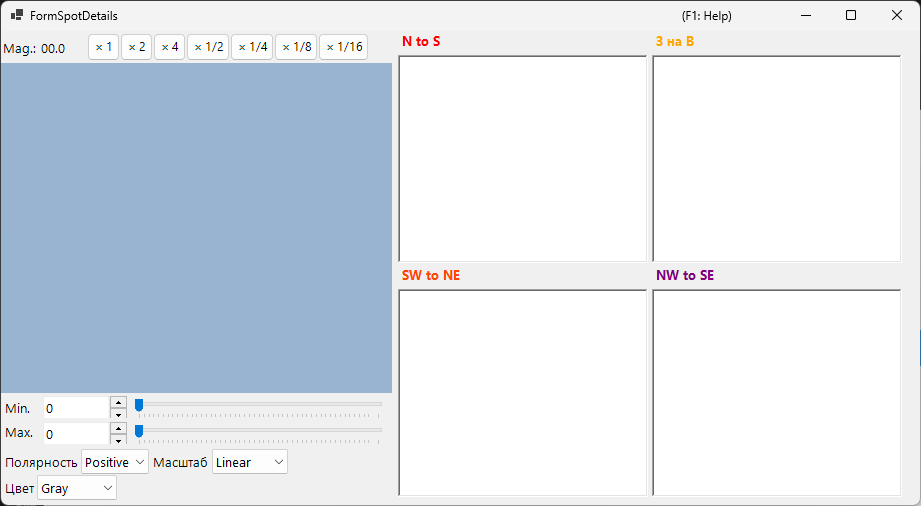

Details of the spot: Если флажок установлен, открывается окно с подробными сведениями о текущем выбранном рефлексе.

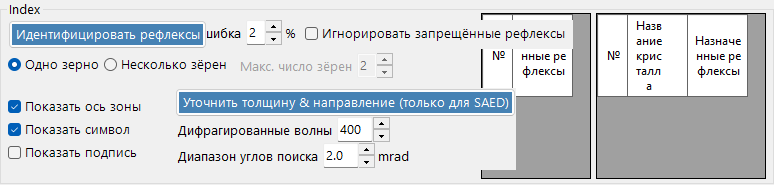

Index¶

Identify Spots: Запускает алгоритм индицирования для поиска наиболее подходящего кристалла и оси зоны.
Acceptable error: Задаёт допустимое отклонение по межплоскостному расстоянию и углу для совпадения.
Ignore prohibited reflections: Если флажок установлен, рефлексы, запрещённые винтовыми осями и плоскостями скользящего отражения, при поиске оси зоны рассматриваются как не обязательно выполняющиеся.
Single Grain / Multiple Grains: Поиск одной ориентации (монокристалл) или нескольких ориентаций (поликристаллическая / многозёренная область). Для нескольких зёрен параметр Max. num. of grains задаёт верхний предел числа искомых зёрен.
Results: Наилучшие совпадения отображаются с именем кристалла, осью зоны [uvw] и индексами отдельных рефлексов (hkl).

Улучшения по сравнению с v1¶

Лучшая обработка шума при обнаружении рефлексов.
Более устойчивые алгоритмы подгонки с несколькими формами профиля.
Более быстрое индицирование с оптимизированными алгоритмами поиска.
Поддержка перекрывающихся рефлексов и сателлитных рефлексов.
