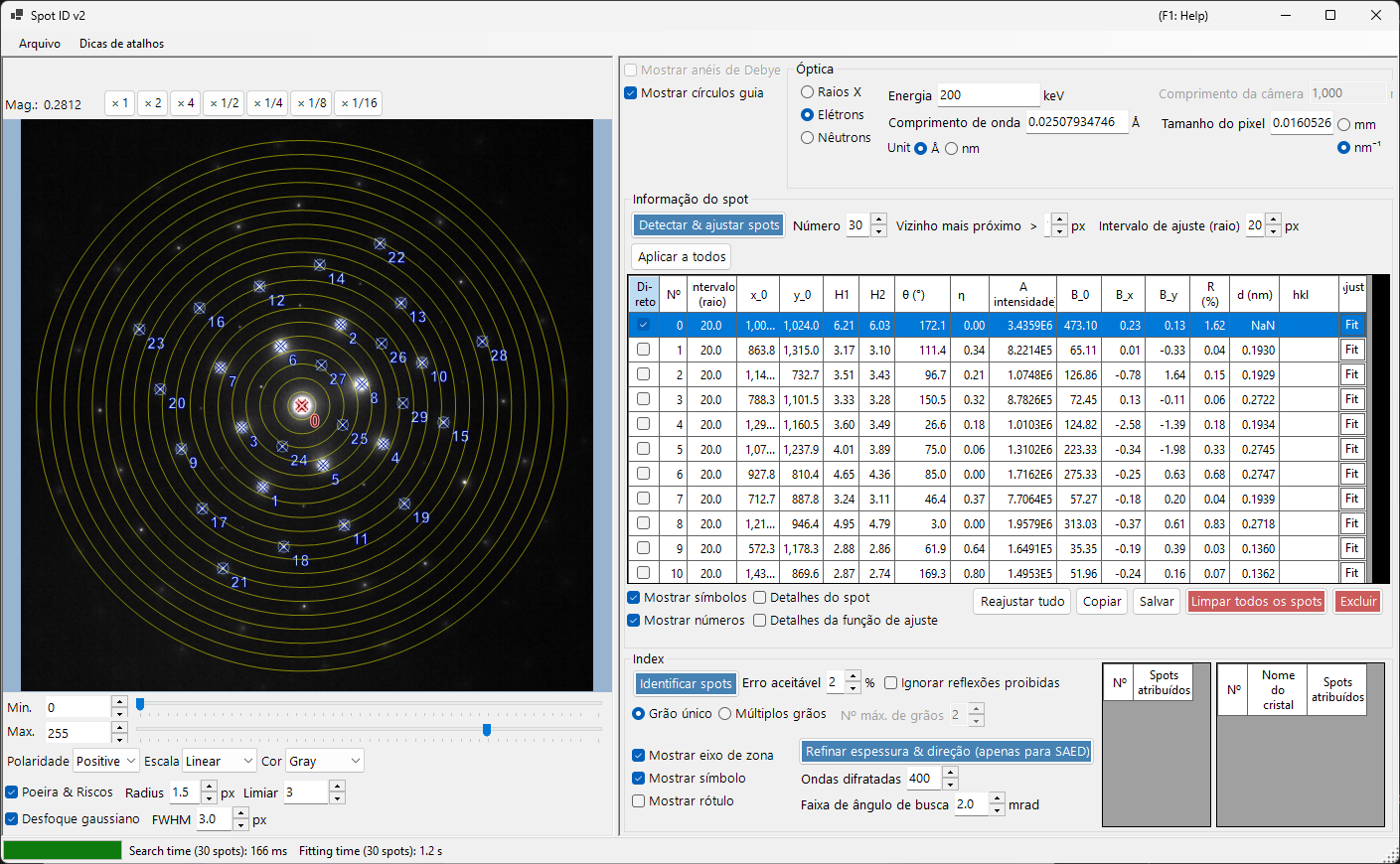

Spot ID v2¶
Spot ID v2 é a versão aprimorada do Spot ID, com detecção de spots, algoritmos de ajuste e um mecanismo de indexação mais poderosos.
Atalhos de teclado e mouse¶
Você constrói a lista de spots diretamente sobre a imagem carregada. O painel de imagem usa a navegação de visualização de imagem padrão do ReciPro para deslocamento/zoom; a edição de spots acrescenta as combinações abaixo.
| Atalho | Ação |
|---|---|
| F1 | Abrir esta página do manual on-line |
| Clique duplo esquerdo na imagem | Adicionar um spot nesse ponto (ajustado ao pico) |
| CTRL + clique duplo esquerdo | Adicionar um spot e marcá-lo como o feixe direto (000) |
| Clique esquerdo em um spot | Selecionar o spot mais próximo |
| CTRL + clique direito em um spot | Excluir o spot mais próximo |
| CTRL + teclas de seta | Deslocar o spot selecionado em um pixel |
| Arrastar com botão esquerdo / meio (área vazia) | Deslocar a imagem |
| Roda do mouse | Aproximar / afastar o zoom no cursor |
| Arrastar uma caixa com o botão direito | Aproximar o zoom na região selecionada |
| Clique duplo direito | Afastar o zoom |
| Clique duplo no cabeçalho da linha de um spot (tabela) | Aplicar zoom nesse spot (×2) |
Na janela principal, CTRL+SHIFT+T abre/fecha esta janela.
→ Consulte 21. Atalhos de teclado e mouse para ver cada janela de relance.
Menu Arquivo¶
Abrir / salvar uma imagem de difração. O mesmo carregamento por arrastar e soltar do Spot ID v1 é suportado, e os metadados Gatan DM3/DM4 (comprimento de câmera, comprimento de onda, tamanho do pixel) são respeitados automaticamente.
Óptica¶
Fonte incidente¶
Selecione o tipo de radiação (raios X / elétron / nêutron) e defina a energia ou o comprimento de onda.
Comprimento de câmera / Tamanho do pixel¶
O comprimento de câmera (mm) e o tamanho do pixel do detector (mm ou nm⁻¹). Quando um arquivo Gatan DM é carregado, esses valores são preenchidos a partir do cabeçalho do arquivo.

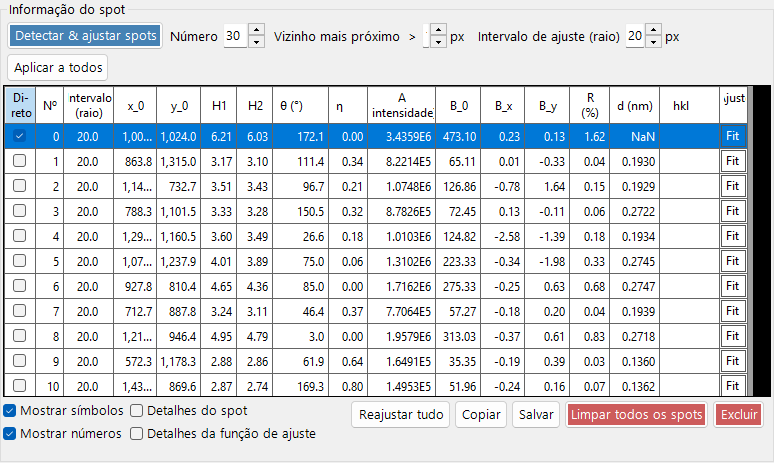

Informação do spot¶
- Detect & Fit Spots: Detecção automática de spots usando máximos locais e subtração de fundo.
- Number: O número máximo de spots a detectar.
- Nearest neighbour: A separação mínima (px) permitida entre spots detectados. Picos mais próximos do que isso são mesclados, evitando a detecção dupla do mesmo spot.
- Fitting range (radius): O raio (px) da região circular usada para ajustar o pico de cada spot. Os pixels dentro deste círculo são ajustados com uma função pseudo-Voigt.
- Apply to All: Define o raio de ajuste de cada spot como o valor atual de Fitting range (radius).
- Delete spot / Clear spots: Remover spots detectados individualmente ou todos.
- Copy to clipboard: Copiar as posições e intensidades dos spots para a área de transferência.

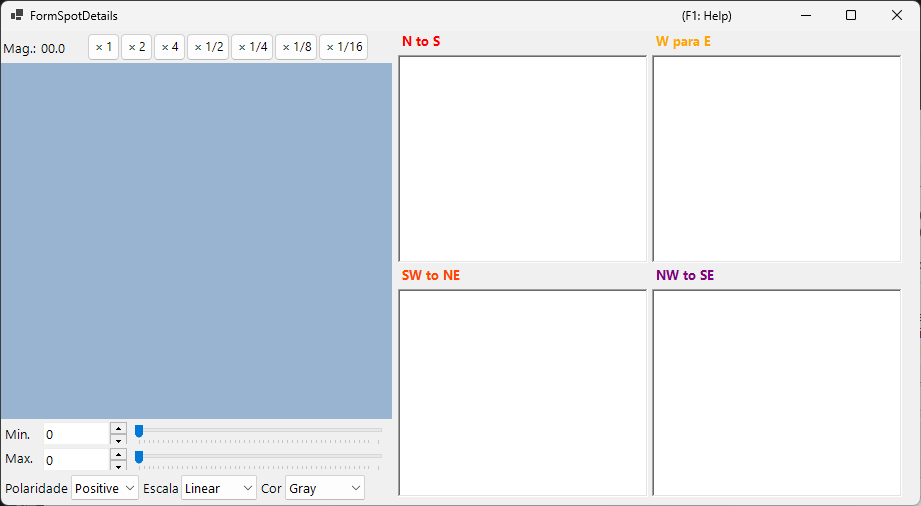

- Details of the spot: Quando marcado, abre uma janela mostrando informações detalhadas sobre o spot atualmente selecionado.

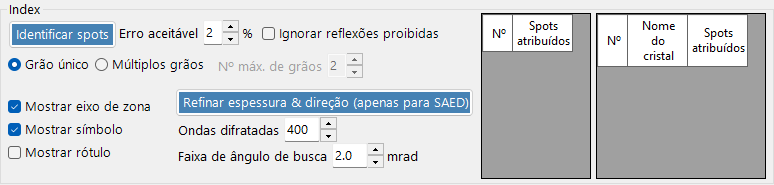

Index¶
- Identify Spots: Executa o algoritmo de indexação para encontrar o cristal e o eixo de zona que melhor correspondem.
- Acceptable error: Define o desvio aceitável no espaçamento d e no ângulo para uma correspondência.
- Ignore prohibited reflections: Quando marcado, as reflexões proibidas por eixos helicoidais e planos de deslizamento são tratadas como não necessariamente satisfeitas durante a busca pelo eixo de zona.
- Single Grain / Multiple Grains: Buscar uma única orientação (monocristal) ou várias orientações (uma região policristalina / de múltiplos grãos). Para múltiplos grãos, Max. num. of grains define o limite superior do número de grãos a buscar.
- Results: As melhores correspondências são exibidas com o nome do cristal, o eixo de zona [uvw] e os índices individuais dos spots (hkl).
Melhorias em relação à v1¶
- Melhor tratamento de ruído na detecção de spots.
- Algoritmos de ajuste mais robustos com múltiplas formas de perfil.
- Indexação mais rápida com algoritmos de busca otimizados.
- Suporte para spots sobrepostos e reflexões satélite.
