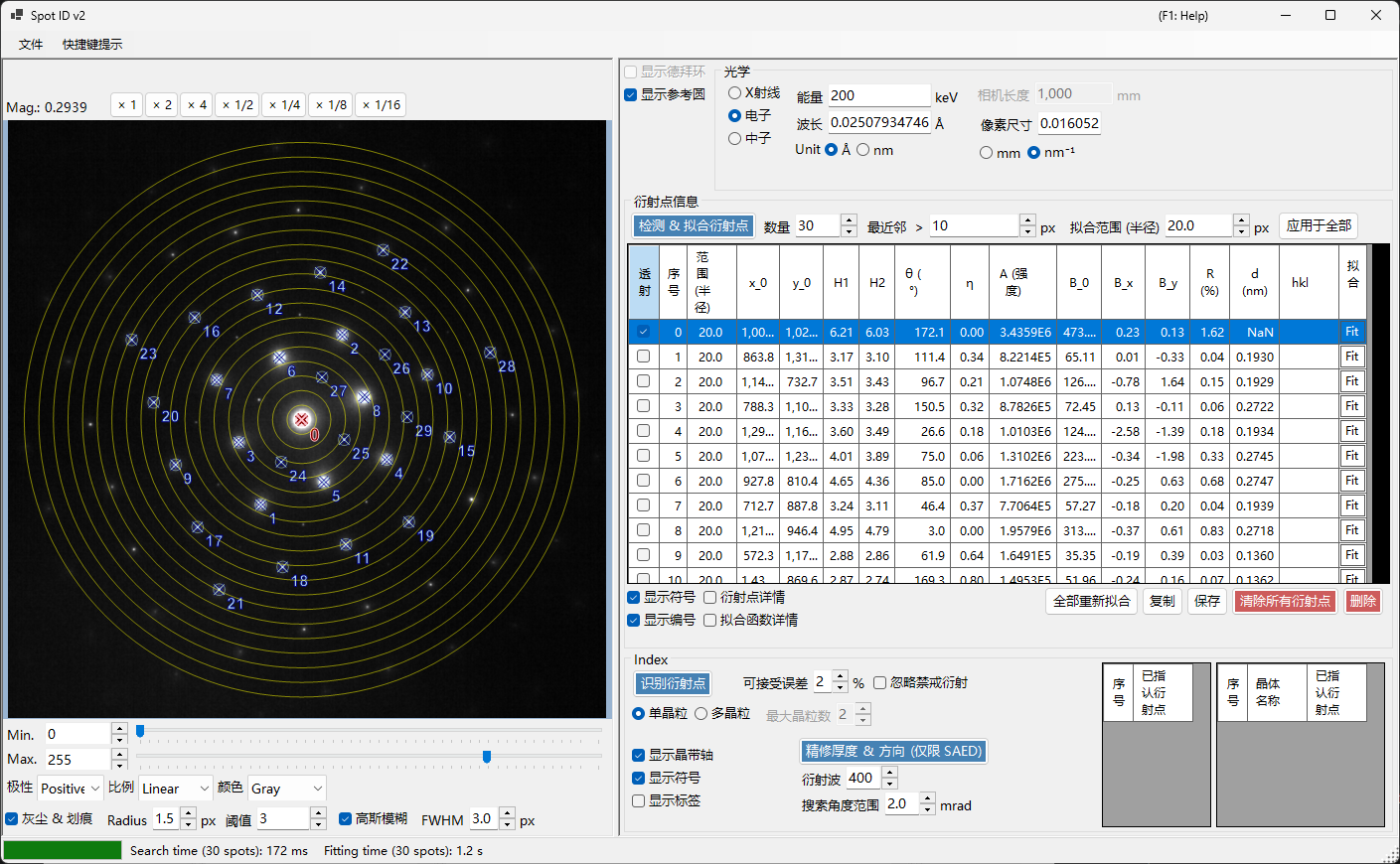

Spot ID v2¶
Spot ID v2 是 Spot ID 的增强版本，具有更优的衍射斑点检测、拟合算法以及更强大的指标化引擎。
键盘和鼠标快捷键¶
衍射斑点列表直接在加载的图像上建立。图像窗格使用 ReciPro 标准的图像视图导航进行平移/缩放；衍射斑点编辑则增加了下列组合键。
| 快捷键 | 操作 |
|---|---|
| F1 | 打开本页的在线手册 |
| 左键双击图像 | 在该点添加一个衍射斑点（经峰拟合） |
| CTRL + 左键双击 | 添加一个衍射斑点并将其标记为直射（000）束 |
| 左键单击某衍射斑点 | 选择最近的衍射斑点 |
| CTRL + 右键单击某衍射斑点 | 删除最近的衍射斑点 |
| CTRL + 方向键 | 将选中的衍射斑点移动一个像素 |
| 左键拖动 / 中键拖动（空白区域） | 平移图像 |
| 鼠标滚轮 | 以光标为中心放大 / 缩小 |
| 右键拖出一个矩形框 | 放大到选定区域 |
| 右键双击 | 缩小 |
| 双击某衍射斑点的行表头（表格） | 缩放到该衍射斑点（×2） |
在主窗口中按 CTRL+SHIFT+T 可打开/关闭此窗口。
→ 全部窗口一览请参阅 21. 键盘和鼠标快捷键。
文件菜单¶
打开/保存衍射图像。支持与 Spot ID v1 相同的拖放加载方式，并会自动采用 Gatan DM3/DM4 元数据（相机长度、波长、像素尺寸）。
光学¶
入射源¶
选择辐射类型（X 射线 / 电子 / 中子）并设置能量或波长。
相机长度 / 像素尺寸¶
相机长度（mm）和探测器像素尺寸（mm 或 nm⁻¹）。加载 Gatan DM 文件时，这些值会从文件头中填入。

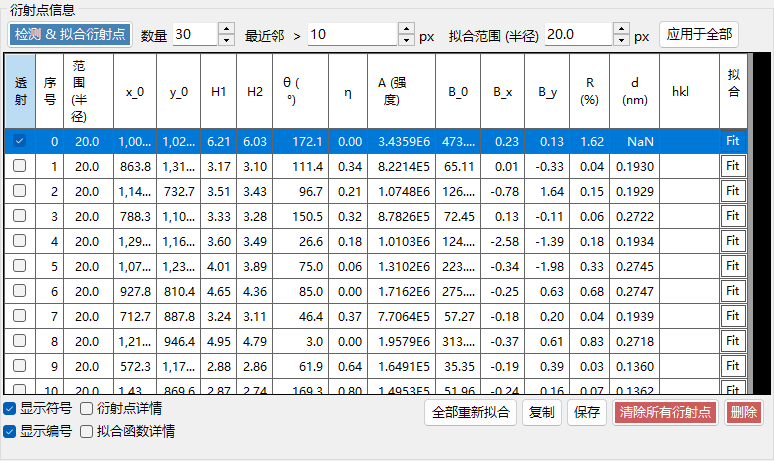

衍射点信息¶
- Detect & Fit Spots：使用局部极大值和背景扣除进行自动衍射斑点检测。
- Number：要检测的衍射斑点的最大数量。
- Nearest neighbour：检测到的衍射斑点之间允许的最小间隔（px）。比此值更接近的峰会被合并，从而防止同一衍射斑点被重复检测。
- Fitting range (radius)：用于拟合每个衍射斑点峰的圆形区域的半径（px）。该圆内的像素使用伪 Voigt 函数进行拟合。
- Apply to All：将每个衍射斑点的拟合半径设置为当前 Fitting range (radius) 的值。
- Delete spot / Clear spots：删除单个或全部已检测的衍射斑点。
- Copy to clipboard：将衍射斑点的位置和强度复制到剪贴板。

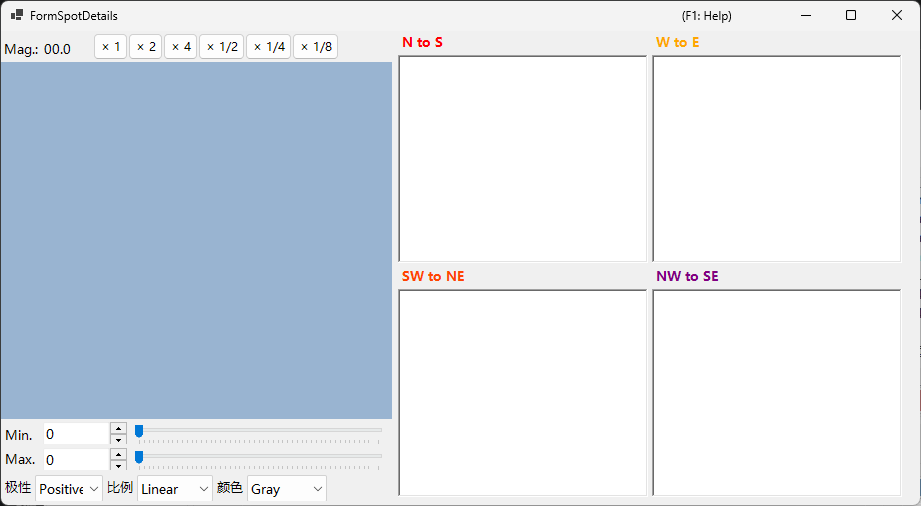

- Details of the spot：勾选后，将打开一个窗口，显示当前选中衍射斑点的详细信息。

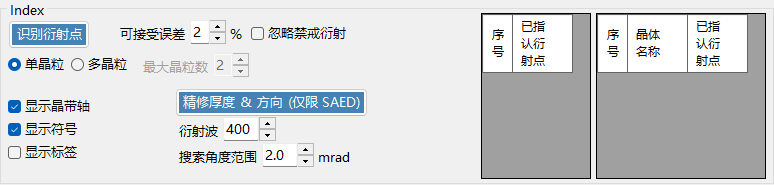

Index¶
- Identify Spots：运行指标化算法以找到最匹配的晶体和晶带轴。
- Acceptable error：设置匹配时面间距和角度的可接受偏差。
- Ignore prohibited reflections：勾选后，在搜索晶带轴时，由螺旋轴和滑移面所禁止的反射将被视为不一定满足。
- Single Grain / Multiple Grains：搜索单一取向（单晶），或搜索多个取向（多晶 / 多晶粒区域）。对于多晶粒，Max. num. of grains 设置要搜索的晶粒数量上限。
- Results：最佳匹配结果会与晶体名称、晶带轴 [uvw] 以及各衍射斑点的指数（hkl）一并显示。
相对 v1 的改进¶
- 衍射斑点检测中更好的噪声处理。
- 支持多种轮廓形状、更稳健的拟合算法。
- 采用优化搜索算法、更快速的指标化。
- 支持重叠衍射斑点和卫星反射。
