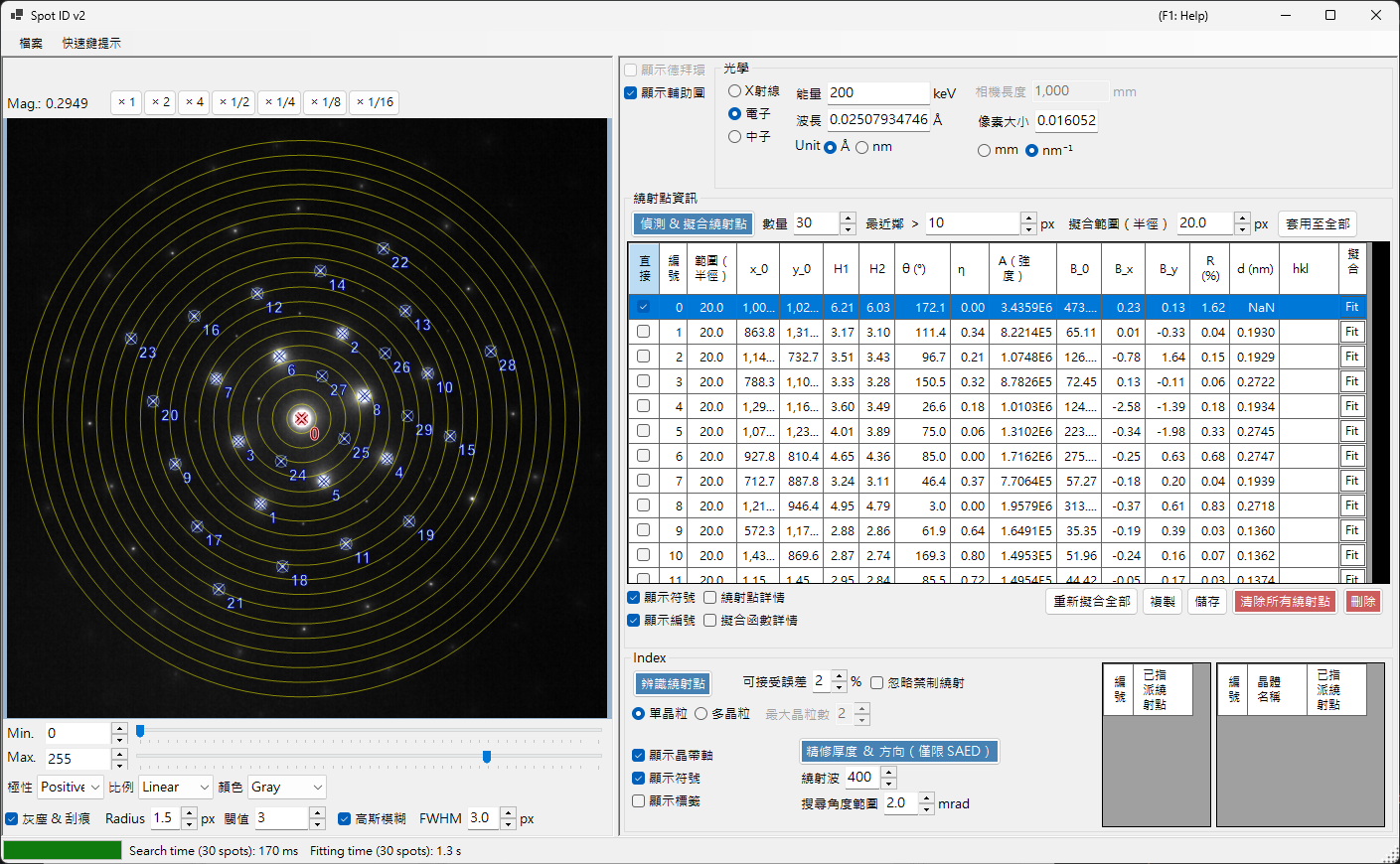

Spot ID v2¶
Spot ID v2 是 Spot ID 的增強版本，具備更佳的繞射點偵測、擬合演算法，以及更強大的標定引擎。
鍵盤與滑鼠快速鍵¶
您可直接在載入的影像上建立繞射點清單。影像窗格使用 ReciPro 標準的影像檢視導覽進行平移／縮放；繞射點編輯則新增下列組合鍵。
| 快速鍵 | 動作 |
|---|---|
| F1 | 開啟線上手冊的本頁 |
| 在影像上左鍵雙擊 | 在該點新增一個繞射點（峰值擬合） |
| CTRL + 左鍵雙擊 | 新增一個繞射點並標記為直射（000）束 |
| 左鍵點按某繞射點 | 選取最接近的繞射點 |
| CTRL + 右鍵點按某繞射點 | 刪除最接近的繞射點 |
| CTRL + 方向鍵 | 將所選繞射點移動一個像素 |
| 左鍵拖曳／中鍵拖曳（空白區域） | 平移影像 |
| 滑鼠滾輪 | 在游標處放大／縮小 |
| 右鍵拖曳出方框 | 放大至所選區域 |
| 右鍵雙擊 | 縮小 |
| 雙擊某繞射點的列首（表格） | 縮放至該繞射點（×2） |
在主視窗中以 CTRL+SHIFT+T 可開啟／關閉此視窗。
→ 請參閱 21. 鍵盤與滑鼠快速鍵，一覽各視窗的對應操作。
檔案選單¶
開啟／儲存繞射影像。支援與 Spot ID v1 相同的拖放載入方式，並會自動採用 Gatan DM3/DM4 中繼資料（相機長度、波長、像素大小）。
光學¶
入射源¶
選擇輻射類型（X 射線／電子／中子）並設定能量或波長。
相機長度／像素大小¶
相機長度（mm）與偵測器像素大小（mm 或 nm⁻¹）。載入 Gatan DM 檔案時，這些數值會自檔案標頭填入。

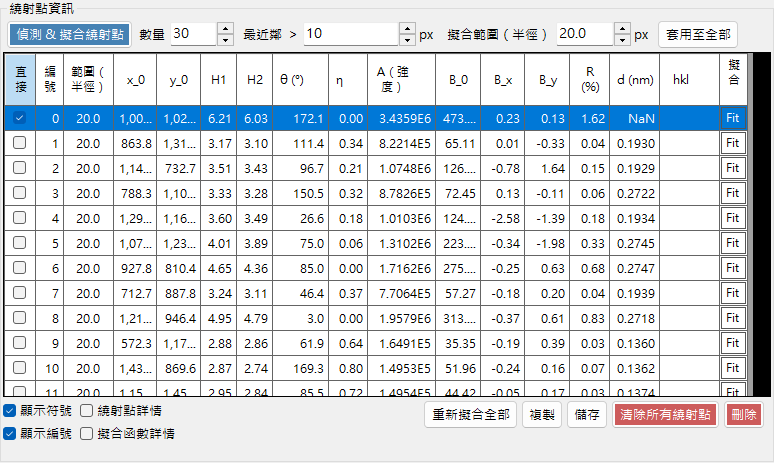

繞射點資訊¶
- Detect & Fit Spots：使用局部極大值與背景扣除的自動繞射點偵測。
- Number：要偵測的繞射點最大數量。
- Nearest neighbour：所偵測繞射點之間允許的最小間距（px）。比此距離更接近的峰會被合併，以避免重複偵測同一繞射點。
- Fitting range (radius)：用以擬合每個繞射點峰值的圓形區域半徑（px）。此圓內的像素以 pseudo-Voigt 函式擬合。
- Apply to All：將每個繞射點的擬合半徑設為目前的 Fitting range (radius) 值。
- Delete spot / Clear spots：移除個別或全部已偵測的繞射點。
- Copy to clipboard：將繞射點位置與強度複製至剪貼簿。

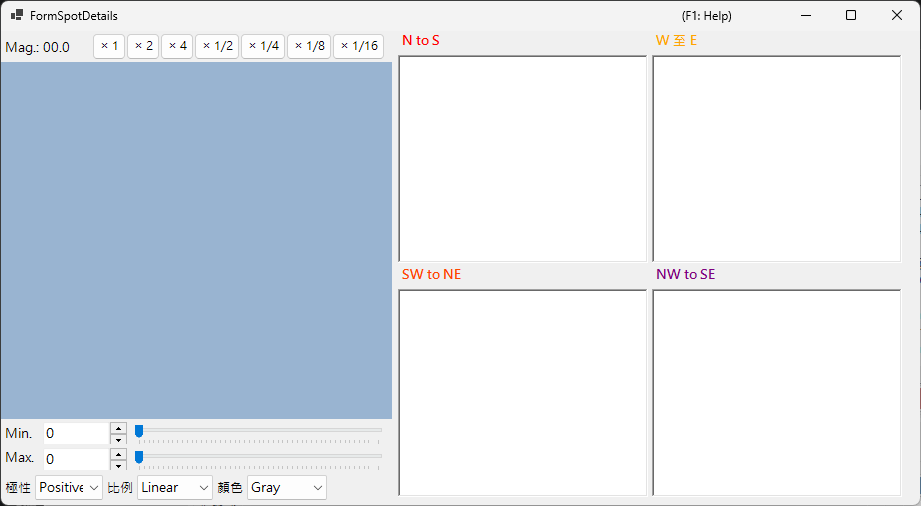

- Details of the spot：勾選後會開啟一個視窗，顯示目前所選繞射點的詳細資訊。

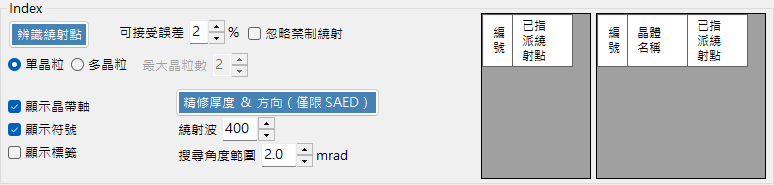

標定¶
- Identify Spots：執行標定演算法，找出最相符的晶體與晶帶軸。
- Acceptable error：設定相符判定可接受的晶面間距與角度偏差。
- Ignore prohibited reflections：勾選後，在搜尋晶帶軸時，將螺旋軸與滑移面所禁止的反射視為不必然滿足。
- Single Grain / Multiple Grains：搜尋單一取向（單晶），或搜尋多個取向（多晶／多晶粒區域）。對於多晶粒，Max. num. of grains 設定要搜尋的晶粒數量上限。
- Results：最佳相符結果會以晶體名稱、晶帶軸 [uvw] 及各繞射點指數 (hkl) 顯示。
相較於 v1 的改進¶
- 繞射點偵測中更佳的雜訊處理。
- 具多種輪廓形狀、更穩健的擬合演算法。
- 採用最佳化搜尋演算法，標定更快速。
- 支援重疊繞射點與衛星反射。
