结构查看器¶
结构查看器 使用 OpenGL 将选定晶体的结构绘制为三维图像。
键盘和鼠标快捷键¶
该窗口包含一个主三维视图，以及两个小部件——晶体轴 框（左下角）和 光源方向 框（左上角）——它们对左键拖动的响应各不相同。主视图使用 ReciPro 的标准 OpenGL 视图导航。
| 快捷键 | 操作 |
|---|---|
| F1 | 打开本页在线手册 |
| CTRL+SHIFT+C | 将渲染的图像复制到剪贴板 |
| 在主视图中左键拖动 | 旋转模型 |
| 左键双击某个原子 | 显示其坐标、最近邻距离和键角 |
| 右键向上/向下拖动，或滚动鼠标滚轮 | 缩放 |
| 中键拖动 | 平移 |
| CTRL + 右键向上/向下拖动 | 更改相机距离（仅透视模式） |
| CTRL + 右键双击 | 在正交/透视投影之间切换 |
| 拖动 晶体轴 小部件 | 旋转模型（无平面内自旋） |
| 拖动 光源 小部件 | 更改照明方向 |
来自主窗口的应用程序级 CTRL+SHIFT 快捷键在此窗口处于焦点状态时也同样有效。
→ 请参阅 21. 键盘和鼠标快捷键 以一览所有窗口。

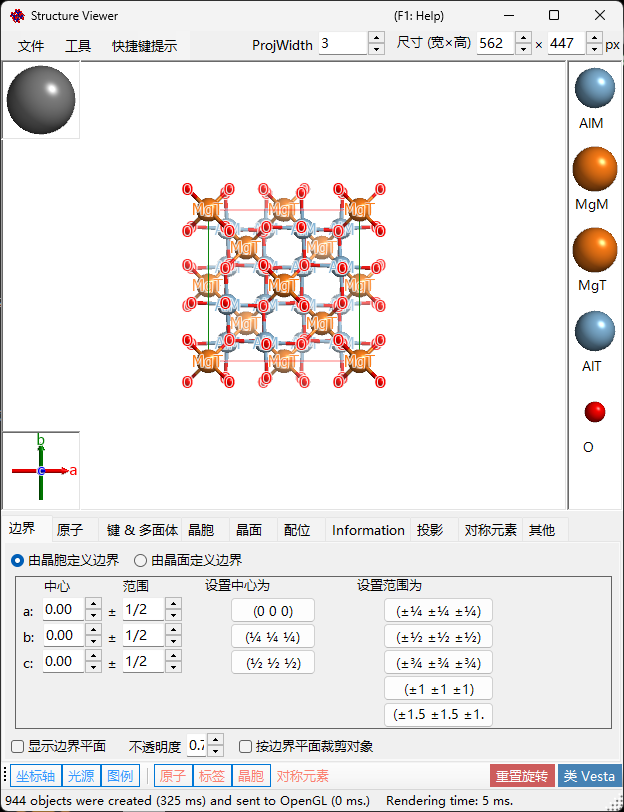

主区域¶
带有光源、晶体轴和原子图例的三维晶体结构。
窗口右上角的 Size (W×H) 框设置保存或复制渲染图像时所用的像素尺寸。 旁边的 ProjWidth 框显示投影视图的宽度（单位 nm）。编辑该值即可按数值缩放——它与视图上的右键拖动/滚轮缩放保持同步。
菜单栏¶
文件菜单¶

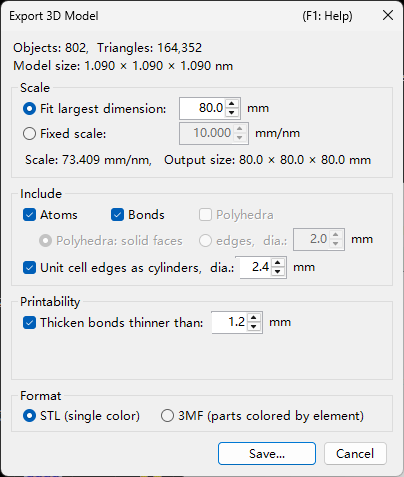

保存图像、复制到剪贴板（Ctrl+Shift+C）、保存影片（MP4）。
保存影片 会打开下方的影片设置对话框。影片可以旋转视图、平移投影中心，或两者同时进行——请勾选 Rotation 和/或 Translation：
- Rotation：使视图以 Speed（°/s；负值反转旋转方向）绕下方选择的轴旋转——当前投影（用箭头按钮选择的倾斜方向）、方向指数 [uvw]，或 晶面 (hkl) 的法线。
- Translation：使投影中心沿方向指数 [uvw] 以 Speed（晶格周期/秒）平移。此选项仅在从结构查看器打开该对话框时显示；启用期间，方向模式只能选择 方向指数。
设置影片长度（Duration）、帧率（FPS，1–120）和编码器质量（Quality，1–100；数值越大比特率越高，文件也越大），选择编解码器（H264 / H265），然后按 OK 生成 MP4 文件。勾选 Include final frame 会在 t = Duration 处额外追加一帧，使影片恰好结束于最终的取向/位置。（编码速度列表现在仅用于标注进度显示，不再影响实际编码。）
工具菜单¶
选项卡菜单¶

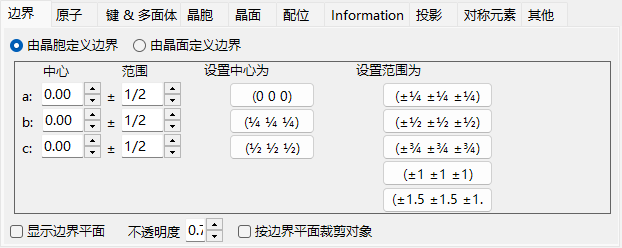

由晶胞定义的边界¶
指定晶体的绘制范围。共有两种模式，通过顶部的单选按钮切换。
在此模式下，晶胞的 a、b、c 轴是绘制范围的单位。
- 中心：绘制体积的中心分数坐标。
- 范围：a、b、c 各轴的上限/下限。
- 右侧的 预设按钮 提供常用值（例如 1×1×1 晶胞、2×2×2 晶胞）。
由晶面定义的边界¶
在此模式下，绘制区域由一组晶面界定。如果这些面未能定义出一个空间上封闭的区域，ReciPro 会自动回退为单个晶胞的边界。
边界列表¶
为当前晶体注册的所有边界面。使用 添加 / 替换 / 删除 来操作列表；最左侧的复选框可在不删除某个面的情况下临时禁用它。
要永久保存更改，您还必须在 主窗口 中按 添加 或 替换。否则，下次在主晶体列表中更改选择时，更改将丢失。
H k l 指数¶
通过米勒指数设置边界面。该复选框会包含由选定的 (hkl) 生成的晶体学等价面。
距原点的距离¶
从晶体中心到边界面的距离。单位可在 d 与 Å 之间选择。使用 d 时，距离为输入值乘以选定 (hkl) 的 d 值（晶面间距）。使用 Å 时，该值为绝对距离。更改其中之一会自动更新另一个。
显示边界平面 / 不透明度¶
显示或隐藏边界面本身。显示时，Opacity 设置透明度（0 = 透明，1 = 不透明）。
按边界平面裁剪对象¶
如果勾选，则仅渲染由边界定义的内部区域；与边界相交的原子、化学键和多面体将被裁剪。
隐藏原子¶
如果勾选，则隐藏所有原子、化学键和多面体——当只需要可视化晶胞或晶面时很有用。
原子¶
坐标、元素、占有率、半径、颜色、材质。Apply to same elements。
原子列表¶
晶体中的原子列表。使用 添加 / 替换 / 删除 来操作列表；最左侧的复选框可临时隐藏某个原子。
要永久保存更改，也请在 主窗口 中单击 添加 或 替换。
元素和位置¶
- 标签：原子的自由文本标签（用于图例和工具提示）。
- Element：化学元素 / 电离状态。
- X, Y, Z：分数坐标。0–1 之间的实数，或诸如
1/2、2/3之类的分数。 - Occ：占有率，0–1 之间的实数。
原点平移¶
将每个原子平移相同的分数偏移量。按一个预设按钮（例如，为同一空间群在原点选择 1 / 2 之间切换），或输入自定义的 (Δx, Δy, Δz) 并按 Apply custom shift。
外观¶
每个原子的半径、颜色和材质。
- Radius：绘制的原子半径。
- Atom color：表面颜色。
- Material：OpenGL 着色器所用的纹理 / 材质属性。
- 应用于相同元素：将当前的半径和颜色应用于同一元素种类的每个原子。

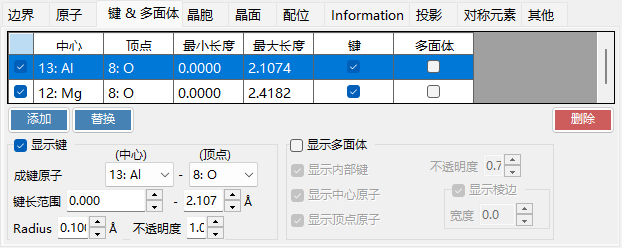

键 & 多面体¶
键长阈值、多面体显示、棱边。
化学键列表¶
为晶体注册的所有化学键/多面体规则。使用 添加 / 替换 / 删除；最左侧的复选框可临时禁用某个条目。与原子和边界一样，要使更改永久生效，需在 主窗口 中按 添加 / 替换。
化学键属性¶
- 成键原子(中心)：用作化学键 / 多面体中心原子的元素种类。
- 成键原子(顶点)：用作顶点（另一端）的元素种类。
- Length between … and …：距离的下限和上限阈值。超出此范围的原子对不会被绘制。
- Bond Radius：绘制的化学键粗细（圆柱半径）。
- 不透明度：化学键透明度（0 = 透明，1 = 不透明）。
多面体属性¶
- 显示多面体：勾选时，绘制由当前化学键定义的多面体（仅当中心/顶点组合在几何上有效时）。
- 内部键：显示/隐藏多面体内部的化学键。
- 中心原子：显示/隐藏中心原子。
- 顶点原子：显示/隐藏顶点原子。
- Color / Alpha：面颜色和透明度。
- 显示棱边：绘制连接各顶点的棱边。
- Edge Color / 宽度：棱边的颜色和线宽。
晶胞¶
平移、晶胞面、棱边。
平移¶
每个空间群都有一个默认原点。要将绘制的晶胞中心从该原点移开，请沿 a、b、c 设置平移量。
显示晶胞面¶
是否绘制界定晶胞的六个面。启用时，您可以设置面颜色和透明度。
显示棱边¶
是否绘制晶胞的棱边。棱边颜色可配置。
晶面¶
带晶体学等价面的米勒指数指定。
H k l 指数¶
通过米勒指数指定晶面。该复选框可选择性地包含由 (hkl) 生成的晶体学等价面。
平移¶
将绘制的晶面平移其 d 值（晶面间距）的整数倍——可用于可视化同一族的连续晶面。

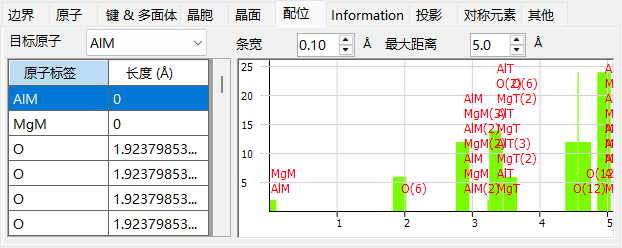

配位¶
围绕目标原子的配位表和图表。
表格（左侧）¶
列出哪些原子环绕选定的目标原子以及它们之间的距离。目标原子从表格上方的下拉菜单中选择。
图表（右侧）¶
由与表格相同的数据导出的邻原子数量与距离的直方图。调整 Bar Width，直到各柱清晰分离出配位壳层——这可对配位数给出一个直观的估计。
Information¶
渲染日志（帧时间、GPU 信息）以及选定原子的基本信息。正在建设中——字段可能会随时间增加。
投影¶
投影模式（正交/透视）、深度淡出、渲染质量、透明度模式。
投影¶
- Orthographic：完美的平行投影（视点位于无穷远处）。
- Perspective：从滑块所设视点距离进行的透视投影。
深度淡出¶
在深度方向上淡出远处的对象。比 Far 更远的对象完全透明；比 Near 更近的对象完全不透明；介于两者之间的对象进行线性插值。
投影中心¶
将投影中心设置为指定的坐标。打开 自定义 以输入任意坐标。每个坐标都会被折叠到 −0.5 至 +0.5（一个晶格周期）的范围内。Translation 影片（见文件菜单）会自动驱动这些值。
渲染质量¶
绘制质量（网格细分、抗锯齿）。质量越高速度越慢——请选择与您的 GPU 相匹配的设置。
透明度模式¶
用于半透明原子和多面体的算法。
- Approximate：快速，但当许多半透明对象重叠时可能不准确。
- Perfect：顺序无关透明度——准确但非常慢，实际上需要独立 GPU。
对称元素¶
对称元素 选项卡将空间群的对称操作直接绘制到三维模型上（用工具栏的 Symmetry Elements 按钮切换）。每一类元素都可以独立显示/隐藏：
- 旋转轴 和 螺旋轴
- 镜面 和 滑移面
- 对称中心 和 旋转反演轴
对于每一类，您都可以调整符号大小、线宽和颜色。
其他¶
- Accessory controls：设置显示大小（光球、轴、图例）。Group by element 切换图例显示。
- Bonded atoms：Show bonded atoms even if they are outside the boundaries 会继续绘制那些与绘制范围内原子成键的原子，即使它们位于范围之外。
- Label：设置原子标签的字体大小、颜色及其他属性。
工具栏¶
| 按钮 | 说明 |
|---|---|
| 坐标轴 | 显示轴的方向（大小 = 晶格常数） |
| 光照 | 设置光源方向 |
| 图例 | 原子图例 |
| 原子 | 切换原子对象 |
| 标签 | 切换原子标签 |
| 晶胞 | 切换晶胞棱边 |
| 对称元素 | 切换对称元素叠加层（见上文） |
| 重置旋转 | 返回初始取向 |
| 类 Vesta | Vesta 风格的外观 |
