附录 A4. 对称性与空间群

主窗口章节 2. 对称性信息 是 GUI 的操作指南：它告诉你哪个选项卡显示什么、哪个按钮复制哪幅示意图。本附录汇集这些表格与图形背后的晶体学与群论背景 — Hermann–Mauguin 符号究竟编码了什么，如何阅读 International Tables for Crystallography（ITA）Vol. A 样式的对称元素与一般位置示意图，以及 群关系... 窗口的超群/子群表及其术语（translationengleiche、klassengleiche、共轭类、畴、双晶律、…）到底是什么含义。

对称性信息

本附录涵盖两个窗口，理论部分按以下顺序阅读最佳：

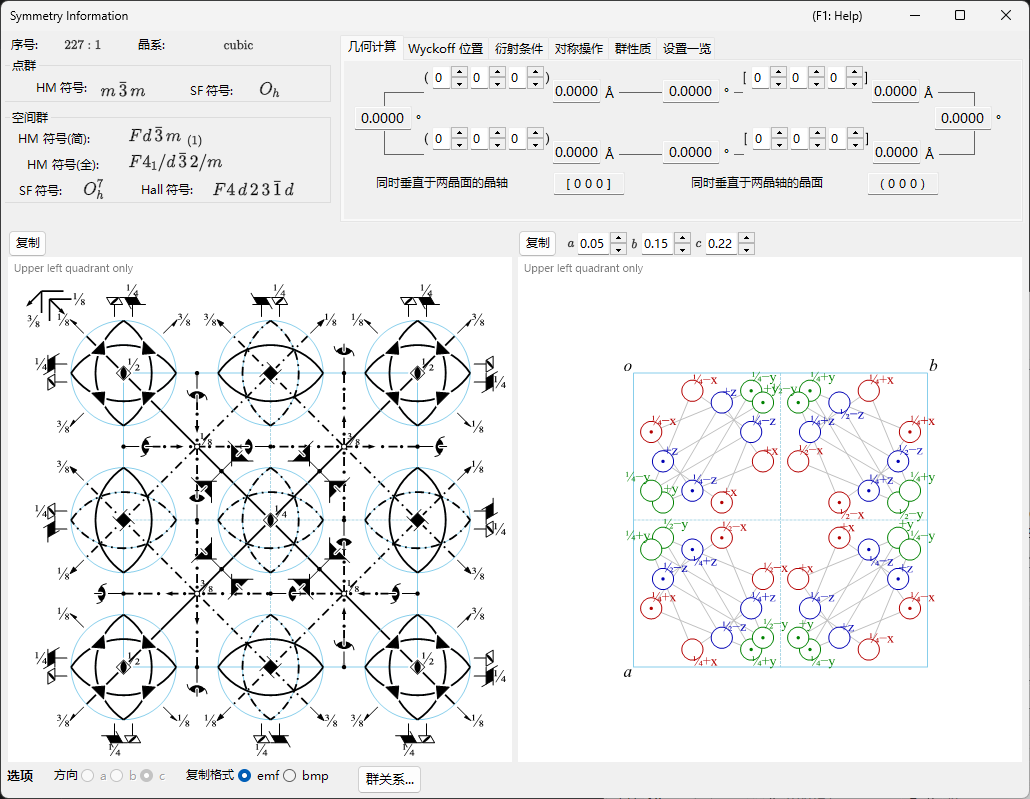

  1. A4.1. 空间群符号与对称性示意图 — Hermann–Mauguin、Schoenflies 与 Hall 符号；群性质 选项卡所示的群论分类（中心对称、Sohncke、简单型、极性、算术晶类、Patterson 对称、…）；对称操作 选项卡中每个对称操作的坐标三元组/Seitz/几何类型表述；以及对称性信息窗口底部对称元素与一般位置示意图的图形约定。
  2. A4.2. 群-子群关系 — 什么是极大子群/极小超群，Hermann 的 t-/k- 之分，以及如何阅读从对称性信息的 选项 面板打开的 群关系... 浏览器的每个选项卡（系统图、变换矩阵、轨道分裂、畴与双晶、新反射）。

A4.1 之所以放在前面，是因为 A4.2 无时无刻不在回引它：每一个子群/超群关系本身，正是用那里介绍的同一套 Hermann–Mauguin 符号、Seitz 符号和几何类型短语（"3-fold rotation"、"c-glide plane"、"screw axis"、…）来标注的。

范围与来源

ReciPro 的内置数据库完整收录了 International Tables for Crystallography Volume A（空间群对称性）与 Volume A1（空间群的极大子群）中列出的 230 种空间群类型（含 530 种收录的设置/原点选择）。本附录解释的是 ReciPro 对这些数据的呈现方式 — 记号、示意图、浏览工具 — 并假定读者已具备关于点阵、点群和对称操作概念的本科水平基础。它不能替代 ITA 本身：收录数据的权威出处仍然是 ITA（出于版权原因，ReciPro 不能逐字复制其表格 — 对于给定空间群类型的备选原点/设置，参见 设置一览 选项卡中 ReciPro 自制的一览表）。

群关系... 是一项仍在积极开发中的功能

群关系... 浏览器（A4.2）直接从空间群自身的对称操作计算 translationengleiche（t-）与 klassengleiche（k-，含同型）子群和超群（而不是取自预制表格），因此显示的每个关系都经过独立验证，而非从表格转抄。剩余的限制 — 例如同型系列只枚举到 index ≤ 4 — 已在 A4.2 的 当前限制 中写明。

另请参阅
