CBED 模擬

CBED(會聚束電子繞射,Convergent-Beam Electron Diffraction)模擬 使用布洛赫波法(Bethe)計算並顯示會聚束繞射圖樣。CBED 圖樣顯示的是繞射盤而非繞射斑點,並含有關於晶體對稱性、厚度與結構的豐富資訊。

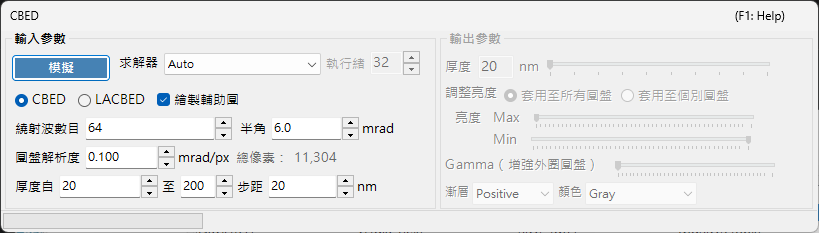

本頁列出在 繞射模擬器 中選擇 Wavelength = ElectronIncident beam = Convergence (CBED, electron only) 時所開啟之專用視窗的所有設定。將入射束切換為會聚時,Intensity calculation 會自動設為 Dynamical,並開啟此 CBED 設定視窗。關於繞射圖樣的繪製與儲存,以及繞射模擬器共通的其他操作,請參閱 總覽頁面

GUI 條件:Wave Length = Electron · Incident beam = Convergence (CBED, electron only) · Intensity calculation = Dynamical(自動)

CBED 模擬


輸入參數

輸入參數

參數 說明 預設 / 典型值
Mode CBED:標準的會聚束圖樣,每個盤對應一個反射,透射盤(000)位於中央。LACBED(Large-Angle CBED):大角度會聚束圖樣,不同反射的盤會彼此重疊。適合用於觀察高階勞厄區(HOLZ)線與對稱性 CBED
Convergence semi-angle (mrad) 會聚束圓錐的半角。決定每個繞射盤的大小(盤在倒易空間中的直徑對應於 \(2\alpha\) 5–30 mrad
Disk resolution (mrad/px) 每個盤內的角度解析度。數值越小解析度越高,但所計算的束方向數(像素數)會以平方成長,因此計算時間也以平方增加。最終得到的總像素數(= 束方向總數)顯示於右側
No. of Bloch waves 在每個入射束方向下,納入布洛赫波計算的最大束數。束數越多精度越高,但本徵值問題的成本以 \(O(N^3)\) 成長 100–500
Thickness range 試樣厚度(nm)的起始值、結束值與步進值。會一併計算多個厚度,並以輸出側的厚度滑桿切換
Solver 本徵值問題的計算引擎。Auto:自動選擇最佳的求解器。Eigenproblem (MKL):以 Intel MKL 為基礎(最快)。Eigenproblem (Eigen):Eigen C++ 函式庫。Managed:純 .NET 受控(最慢但始終可用) Auto
Thread count 計算所用的並行執行緒數
Draw disk outlines 勾選時,會繪製一個圓以標示每個繞射盤的邊界

執行 / 停止

  • Start:以目前的輸入參數開始 CBED 模擬。
  • Stop:取消執行中的計算。

輸出參數

輸出參數

計算完成後,輸出參數即可使用。所有這些參數都只改變顯示,而不會重新計算。

參數 說明
Sample thickness 以滑桿在輸入參數的厚度範圍內,選擇要顯示的試樣厚度
Brightness adjustment Common to all disks:在所有盤之間使用共通的亮度尺度,以顯示完整的 CBED 圖樣。Per disk:以全解析度顯示單一選定的盤,並在該盤內進行正規化
Brightness (Max / Min) 所顯示強度的上限與下限。當您想強調微弱特徵時可加以調整
γ (emphasis of outer disks) 伽瑪校正。用於使大角度的暗外側盤相對於中央透射盤更易觀察
Scale Positive / Negative(黑白反轉)中選擇強度漸層
Color 顯示所用的色彩對映。可從 Gray 等選項中選擇

物理背景

CBED 中,入射束被視為由不同方向的平面波所構成的圓錐。對每個方向(會聚光闌內的每一點 = 一個部分入射平面波),布洛赫波法在晶體內部求解電子薛丁格方程式,並將結果重新排列為繞射盤。HOLZ(高階勞厄區)線在盤內呈現為細緻的暗/亮線,源自高階勞厄區中的反射。它們對沿 \(c\) 軸的點陣參數十分敏感,可用於三維結構分析。

關於理論細節,請參閱 CBED 計算
