Моделирование CBED

Моделирование CBED (Convergent-Beam Electron Diffraction) рассчитывает и отображает картины дифракции сходящегося пучка с помощью метода блоховских волн (Бете). Картины CBED показывают дифракционные диски вместо рефлексов-точек и содержат богатую информацию о симметрии кристалла, толщине и структуре.

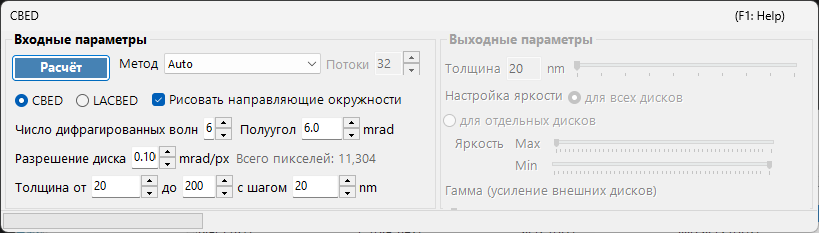

На этой странице перечислены все настройки специального окна, которое открывается, когда в Симуляторе дифракции вы выбираете Wavelength = Electron и Incident beam = Convergence (CBED, electron only). При переключении падающего пучка на сходящийся параметр Intensity calculation автоматически устанавливается в Dynamical, и это окно настроек CBED открывается. О рисовании и сохранении картин дифракции, а также о других операциях, общих для симулятора дифракции, см. обзорную страницу.

Условия GUI: Wave Length = Electron · Incident beam = Convergence (CBED, electron only) · Intensity calculation = Dynamical (автоматически)

Моделирование CBED


Входные параметры

Входные параметры

Параметр Описание По умолчанию / Типично
Mode CBED: стандартная картина со сходящимся пучком, в которой каждый диск соответствует одному рефлексу, с проходящим диском (000) в центре. LACBED (Large-Angle CBED): картина со сходящимся пучком и большим углом, в которой диски разных рефлексов перекрываются. Полезна для наблюдения линий HOLZ (higher-order Laue zone) и симметрии CBED
Convergence semi-angle (mrad) Полуугол конуса сходящегося пучка. Определяет размер каждого дифракционного диска (диаметр диска в обратном пространстве соответствует \(2\alpha\)) 5–30 mrad
Disk resolution (mrad/px) Угловое разрешение внутри каждого диска. Меньшие значения дают более высокое разрешение, но число рассчитываемых направлений пучка (пикселей) растёт квадратично, поэтому и время расчёта возрастает квадратично. Результирующее общее число пикселей (= общее число направлений пучка) показано справа
No. of Bloch waves Максимальное число пучков, включаемых в расчёт методом блоховских волн при каждом направлении падающего пучка. Большее число пучков даёт более высокую точность, но затраты на решение задачи на собственные значения растут как \(O(N^3)\) 100–500
Thickness range Начальное, конечное значения и шаг толщины образца (nm). Несколько толщин рассчитываются вместе и переключаются ползунком толщины на стороне вывода
Solver Расчётный движок для задачи на собственные значения. Auto: автоматически выбирает наилучший решатель. Eigenproblem (MKL): на основе Intel MKL (самый быстрый). Eigenproblem (Eigen): библиотека Eigen C++. Managed: чисто управляемый .NET (самый медленный, но всегда доступен) Auto
Thread count Число параллельных потоков для расчёта
Draw disk outlines Если флажок установлен, рисуется окружность, обозначающая границу каждого дифракционного диска

Run / Stop

  • Start : запускает моделирование CBED с текущими входными параметрами.
  • Stop : отменяет выполняющийся расчёт.

Выходные параметры

Выходные параметры

После завершения расчёта выходные параметры становятся доступными. Все они изменяют только отображение без повторного расчёта.

Параметр Описание
Sample thickness Выбирает ползунком отображаемую толщину образца в пределах диапазона толщин входных параметров
Brightness adjustment Common to all disks: использует общую шкалу яркости для всех дисков, чтобы отобразить полную картину CBED. Per disk: отображает один выбранный диск в полном разрешении, нормированный внутри этого диска
Brightness (Max / Min) Верхний и нижний пределы отображаемой интенсивности. Настраивайте, когда нужно выделить слабые особенности
γ (emphasis of outer disks) Гамма-коррекция. Используется, чтобы сделать тёмные внешние диски при больших углах более заметными по сравнению с центральным проходящим диском
Scale Выбирает градацию интенсивности из Positive / Negative (чёрно-белое инвертирование)
Color Цветовая карта, используемая для отображения. Выберите из Gray и других

Физическая основа

В CBED падающий пучок рассматривается как конус плоских волн с разными направлениями. Для каждого направления (каждой точки внутри апертуры сходимости = парциальной падающей плоской волны) метод блоховских волн решает уравнение Шрёдингера для электрона внутри кристалла, и результаты компонуются как дифракционные диски. Линии HOLZ (higher-order Laue zone) появляются как тонкие тёмные/светлые линии внутри дисков и возникают из-за рефлексов в высших зонах Лауэ. Они чувствительны к параметру решётки вдоль оси \(c\) и полезны для трёхмерного структурного анализа.

Подробности теории см. в разделе Расчёт CBED.
